Dürkopp Adler 610-01 Serviceanleitung Seite 37

Justierscheibe zur Armwellenkurbel einstellen
Abdeckung
• Kopfdeckel entfernen ( S. 15)
• Armdeckel entfernen ( S. 16)

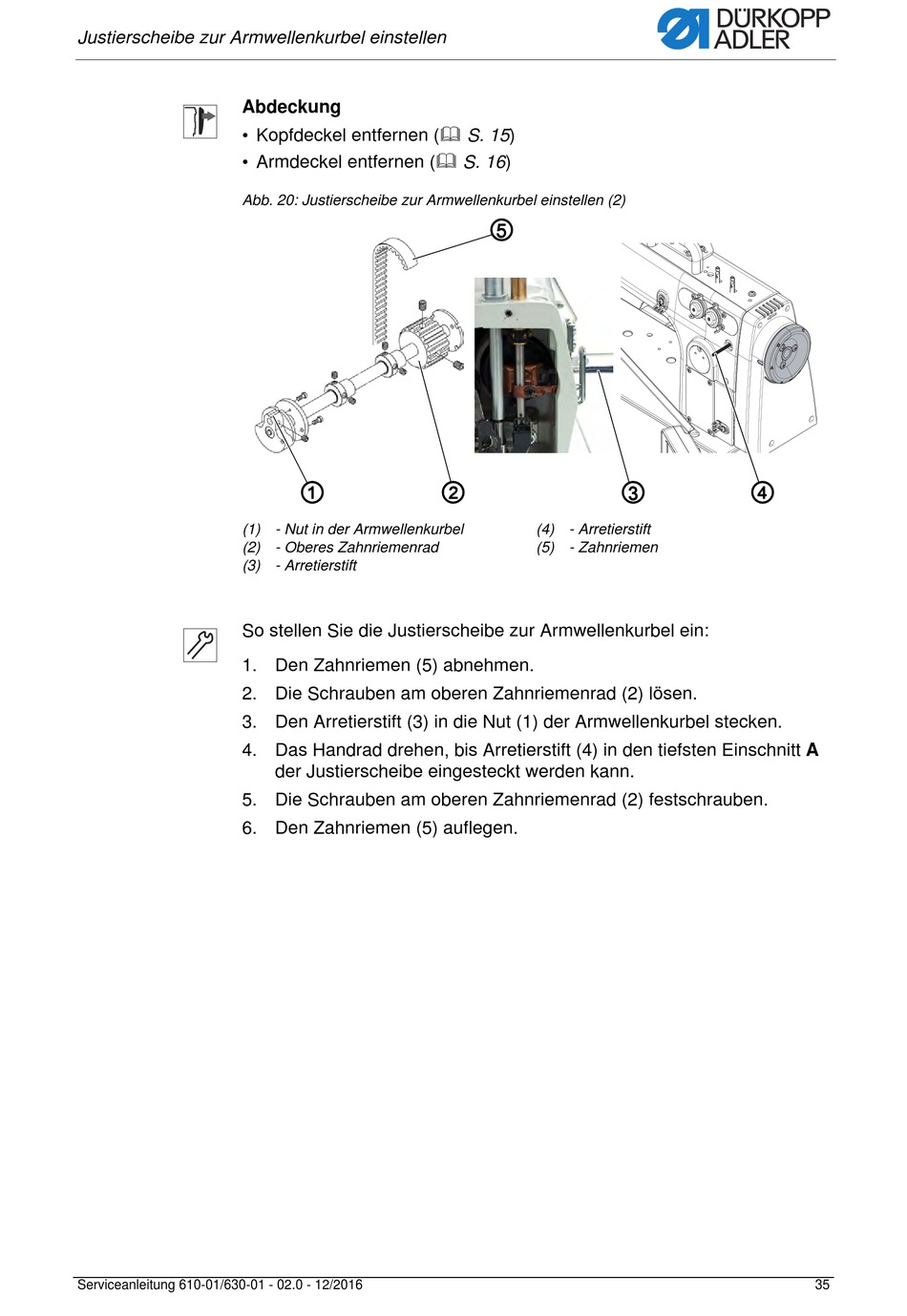

Abb. 20: Justierscheibe zur Armwellenkurbel einstellen (2)
(1) - Nut in der Armwellenkurbel
(2) - Oberes Zahnriemenrad
(3) - Arretierstift
So stellen Sie die Justierscheibe zur Armwellenkurbel ein:
1. Den Zahnriemen (5) abnehmen.
2. Die Schrauben am oberen Zahnriemenrad (2) lösen.
3. Den Arretierstift (3) in die Nut (1) der Armwellenkurbel stecken.
4. Das Handrad drehen, bis Arretierstift (4) in den tiefsten Einschnitt A
5. Die Schrauben am oberen Zahnriemenrad (2) festschrauben.
6. Den Zahnriemen (5) auflegen.
Serviceanleitung 610-01/630-01 - 02.0 - 12/2016
① ②
der Justierscheibe eingesteckt werden kann.
⑤
③
(4) - Arretierstift
(5) - Zahnriemen
④
35
