19.3.2 Stator montieren

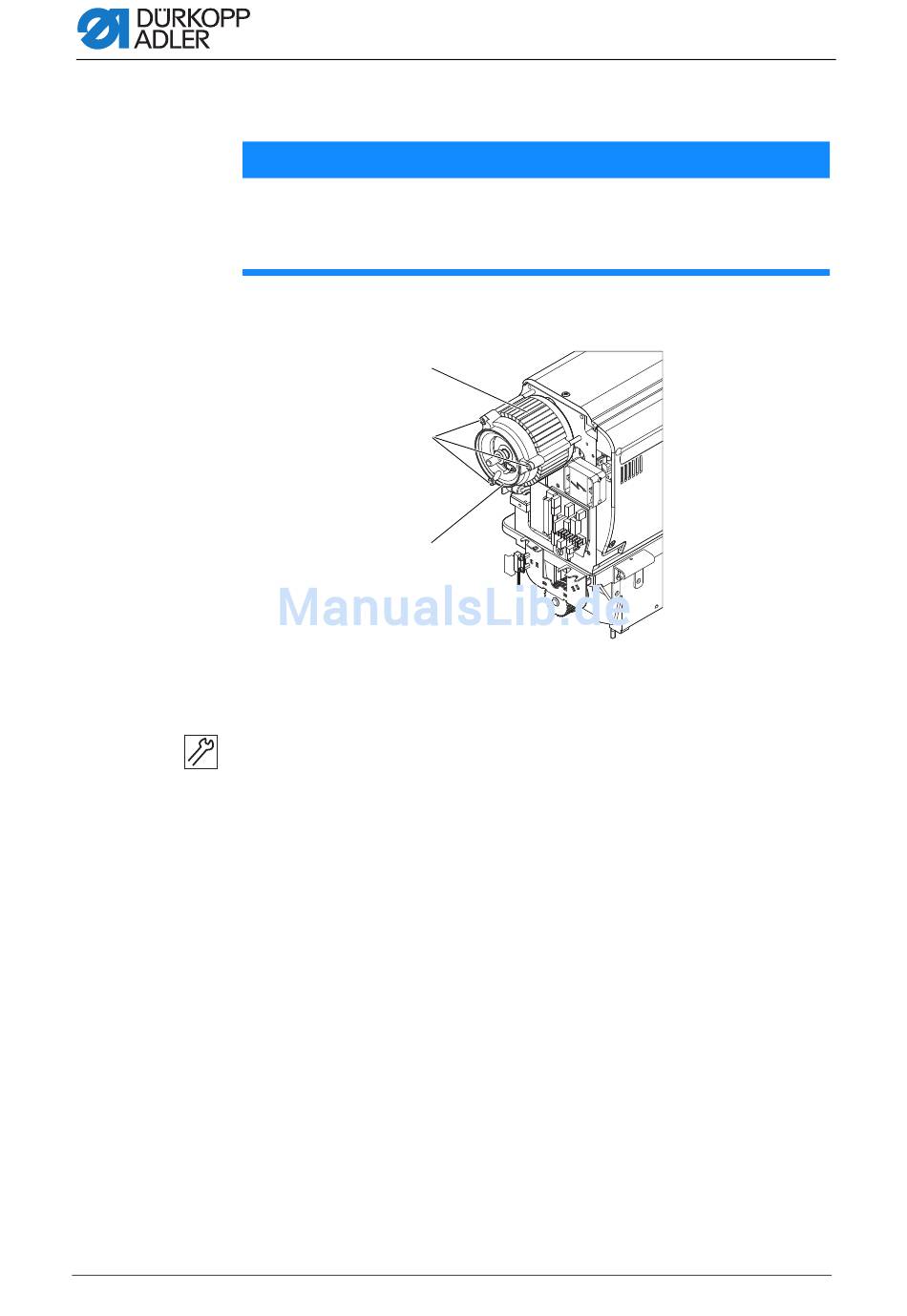

Abb. 83: Stator montieren
(1) - Stator mit Ring
(2) - Schrauben
So montieren Sie den Stator:
1. Stator mit Ring (1) auf die Welle schieben, dabei die Ringaussparung
2. Abdeckplatte (3) aufsetzen.
3. Schrauben (2) gleichmäßig festschrauben, so dass ein gleichmäßiger
94
HINWEIS
Sachschäden möglich!
Der Stator kann durch magnetische Einwirkung angezogen werden.
Kontrolliert und vorsichtig arbeiten.
①
②
③
für das Kabel beachten.
Spalt zwischen Abdeckplatte (3) und Welle besteht.
Integrierter Motor
(3) - Abdeckplatte
