14 Spuler

14.1 Spulerrad und Mitnehmerrad einstellen (Langarm-

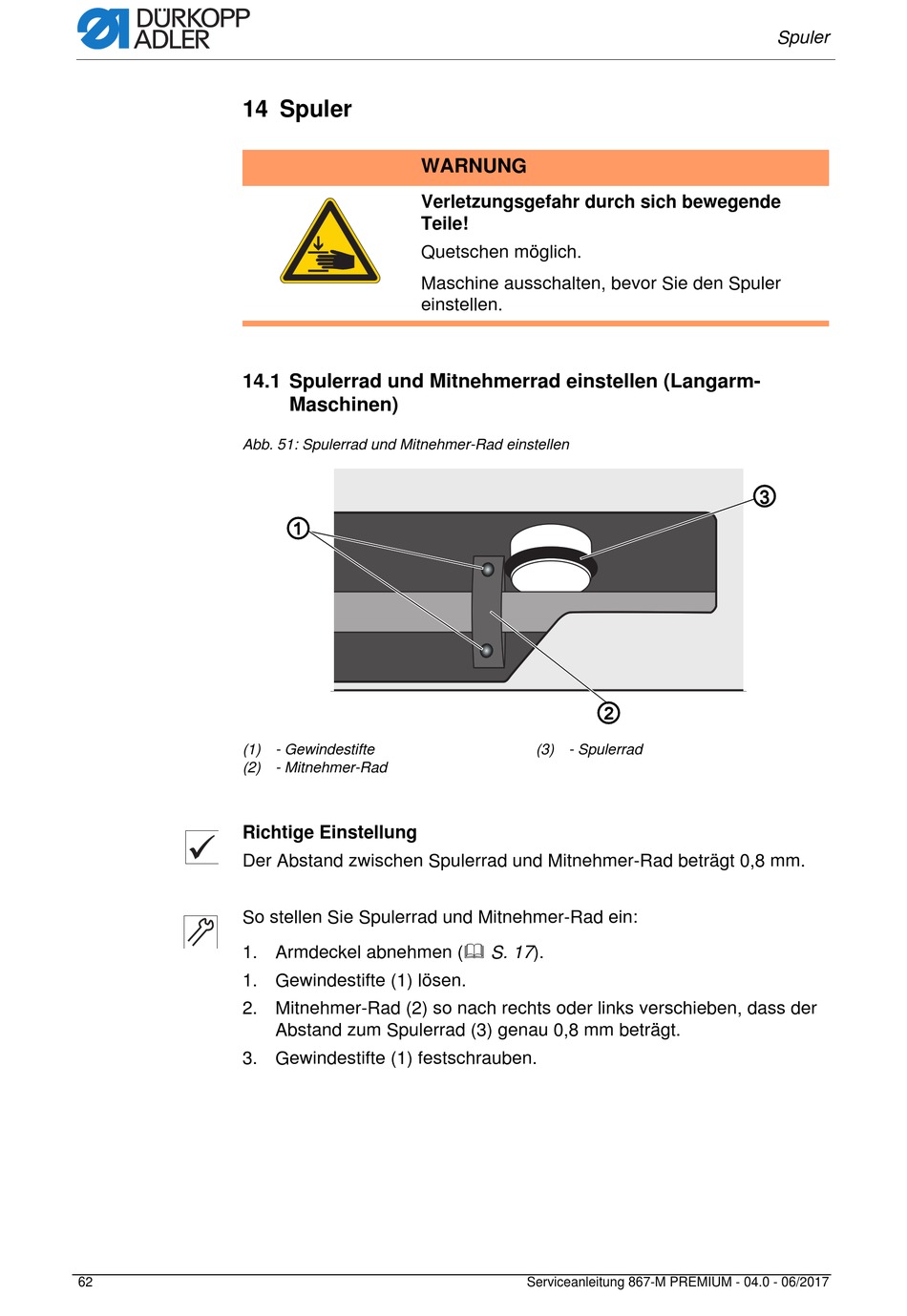

Abb. 51: Spulerrad und Mitnehmer-Rad einstellen
(1) - Gewindestifte
(2) - Mitnehmer-Rad
Richtige Einstellung
Der Abstand zwischen Spulerrad und Mitnehmer-Rad beträgt 0,8 mm.
So stellen Sie Spulerrad und Mitnehmer-Rad ein:
1. Armdeckel abnehmen ( S. 17).
1. Gewindestifte (1) lösen.
2. Mitnehmer-Rad (2) so nach rechts oder links verschieben, dass der
3. Gewindestifte (1) festschrauben.
62
WARNUNG
Verletzungsgefahr durch sich bewegende
Teile!
Quetschen möglich.
Maschine ausschalten, bevor Sie den Spuler
einstellen.
Maschinen)
①
Abstand zum Spulerrad (3) genau 0,8 mm beträgt.
②
(3) - Spulerrad
Serviceanleitung 867-M PREMIUM - 04.0 - 06/2017
Spuler
③
