3.2.2 Langstreckenfunk-Antenne
Zusammenbau und Montage
(5)

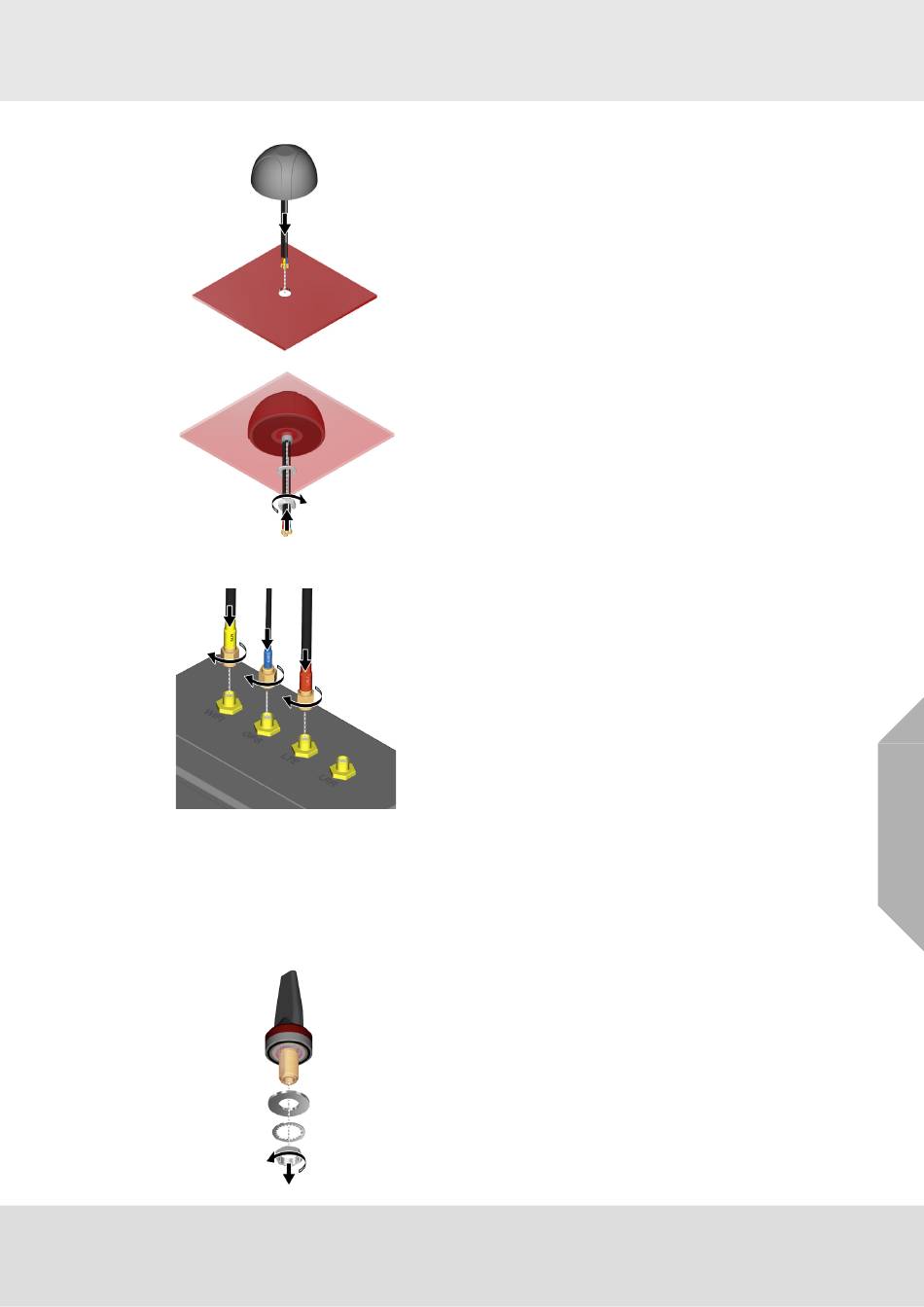

Führen Sie die Antennenkabel durch das
Loch.
(6)
Bringen Sie die Antenne auf der Fläche an.
Die Klebefläche haftet vollständig auf der
Fläche.
(7)
Setzen Sie die Unterlegscheibe, die Feder-
scheibe und die Kontermutter wieder ein.
(8)
Ziehen Sie die Kontermutter mit einem
Drehmoment von 50 Nm fest.
(9)
Schließen Sie die Antennenkabel an die
entsprechenden MSA-HUB-Antennenan-
schlüsse an.
Hinweis: GPS- und LTE-Verbindung zur zukünf-
tigen Verwendung. Das MIMO-1-Kabel muss an
die LTE-Schnittstelle am MSA HUB ange-
schlossen werden. Das MIMO-2-Kabel muss gut
gesichert, aber nicht unbedingt am Montageort
isoliert sein.
Die Mehrfachantenne ist montiert.
(10) Entfernen Sie Grate, besonders am Dach
unter dem Loch.
(11) Entfernen Sie alle Farbe von einer
schmalen ringförmigen Fläche um das
Loch herum.
(12) Entfernen Sie Kontermutter, Zahnscheibe
und Unterlegscheibe.
NOTE: Die abgebildete Antenne kann vom Origi-
nalprodukt abweichen.
MSA HUB
DE
16
