Zusammenbau und Montage

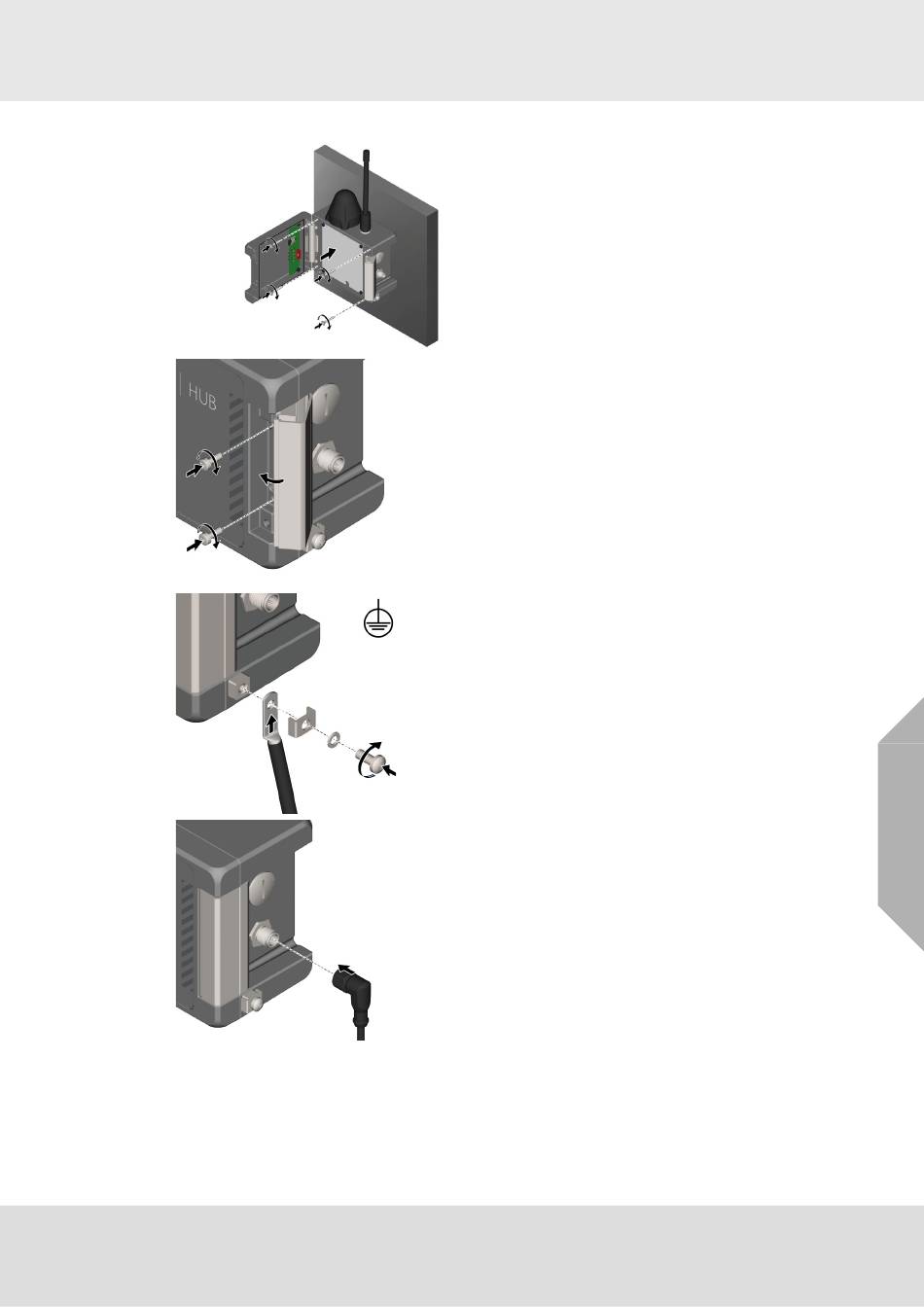

Hinweis: Wenn keine Wandhalterungen
verwendet werden, montieren Sie das Gerät
direkt auf der Fläche.
Verwenden Sie vier geeignete Schrauben und
ein Drehmoment von 5 Nm.
(5)
Schließen Sie den Gehäusedeckel und
ziehen Sie die Deckelschrauben mit einem
Drehmoment von 1,5 Nm an.
(6)
Schließen Sie die rechten Verbindungs-
stücke.
(7)
Wahlweise:
Lösen Sie die Erdungsklemme.
a) Führen Sie das Erdungskabel ein und
ziehen Sie die Erdungsklemme wieder
mit einem Drehmoment von 2 Nm an.
(8)
Stecken Sie den Stromstecker ein und
drehen Sie die Überwurfmutter mit einem
SW14-Schraubenschlüssel auf ein
Drehmoment von 1,2–1,5 Nm fest.
Das Gerät ist zusammengebaut.
MSA HUB
DE
14
