Hachette ROUTEMASTER RM857 Bauanleitung Seite 12

1
43A
2
46J
43A
46K
1

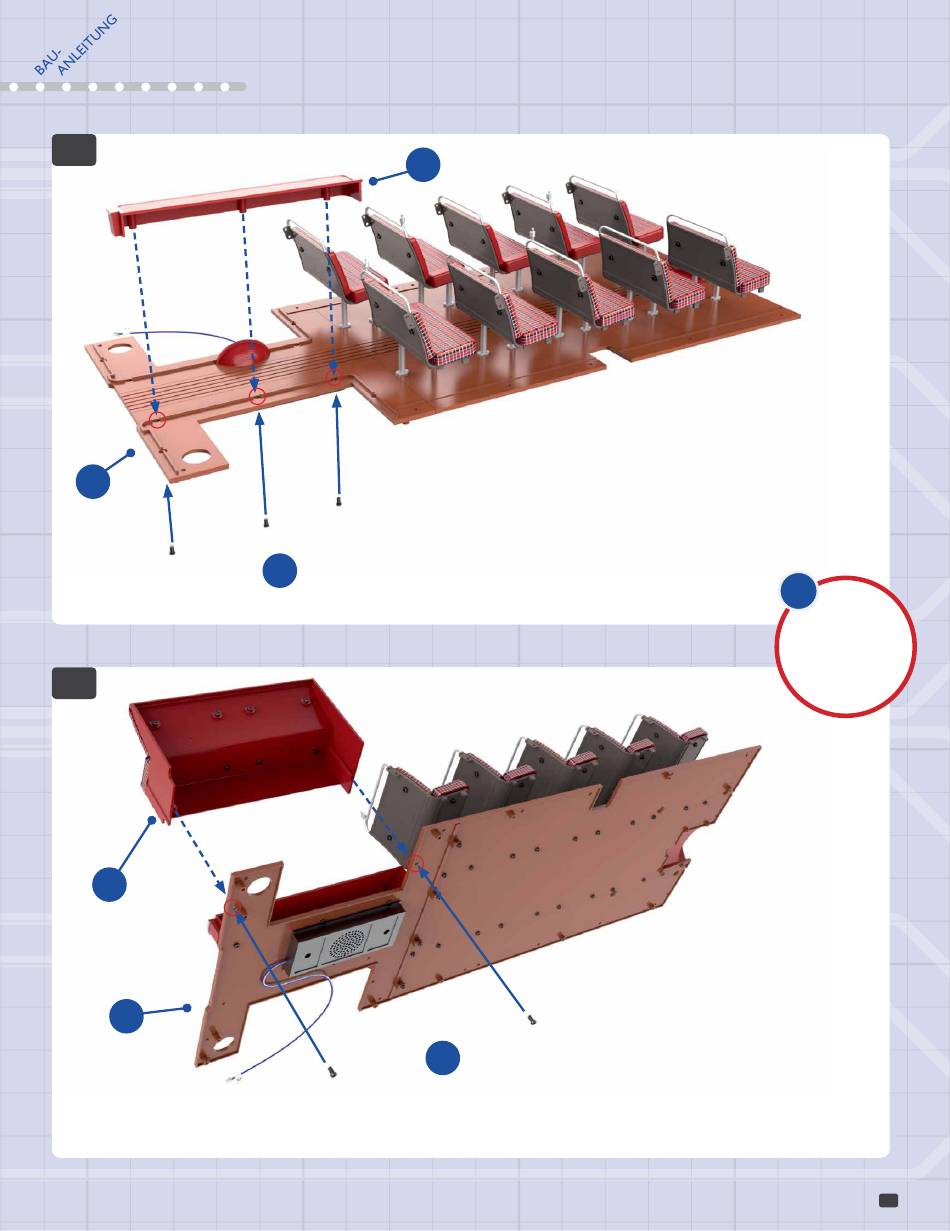

Positionieren Sie die rechte Fußauflage 46K so,
dass ihre Unterkante den erhöhten Rand auf
dem Unterdeck 43A von außen umschließt und
ihre drei Schraubenaufnahmen mit den rot
eingekreisten Löchern im Unterdeck fluchten.
JP
Befestigen Sie die Fußauflage mit drei Schrauben JP.
x3
JP
x2
2
Platzieren Sie das rechte Bankgestell 46J
hinter der Fußauflage. Auch hier umschließt
die Unterkante den erhöhten Rand auf dem
Unterdeck 43A von außen. Stimmen die beiden
Schraubenaufnahmen mit den rot eingekreisten
Löchern im Unterdeck überein, fixieren Sie
beide Teile mit zwei Schrauben JP aneinander.
4
Die
Teile und
Schrauben für
die Schritte 1 bis 4
stammen aus der
Bauphase 46.
12
