Federklemmen steckbar

Federleiste 100% fehlsteckgeschützt;
WAGO CAGE CLAMP®-Anschluss
Querschnitt von 0,08 mm² bis 1,5 mm² (von AWG 28 bis AWG 14)
Spannung CSA 300 V / Strom CSA 10 A
Bemessungsspannung: EN 250 V
Bemessungsstossspannung: 2,5 kV
Nennstrom: 10 A
Abisolierlänge: 7 mm (0,28 in)

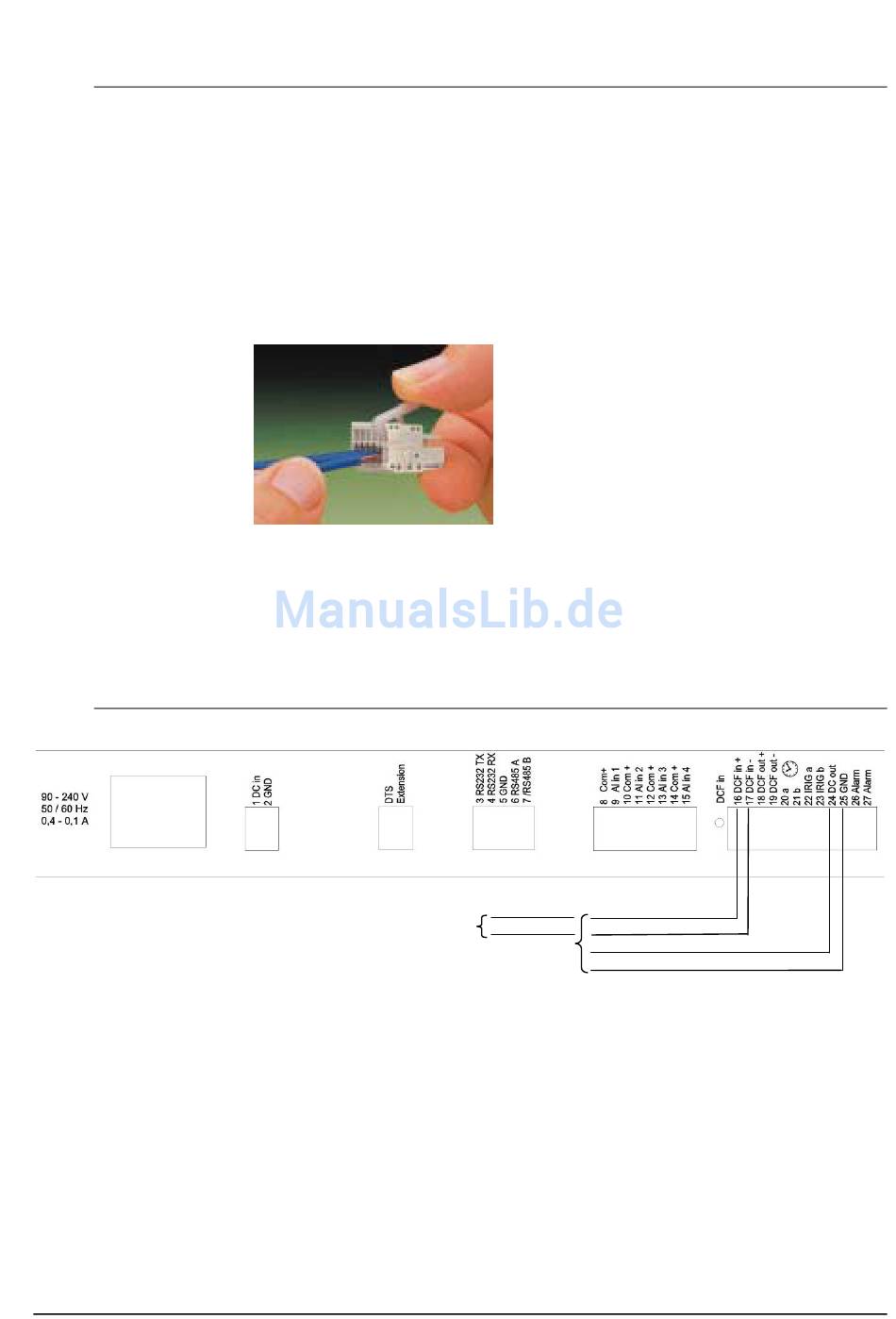

Abgezogene Federklemme mit Betätigungswerkzeug:
2 Stück Betätigungswerkzeuge werden im Beipack mitgeliefert.
A.5

Anschluss GPS 4500, DCF 450 / 4500 oder GNSS 3000

Anschluss DCF oder
GPS Empfänger
GNSS 3000 gemäss Manual Bx 800813 Kap. 9.2 Anschluss Schemata DCF Current Loop
© MOBATIME
DCF Empfänger
GPS 4500
97 / 120
weiss
braun
gelb
grün
