Energieversorgung; Versorgungsspannung; Elektrischer Anschluss; Klemmen - Endress+Hauser iTEMP TMT85 Technische Information

Versorgungsspannung

Elektrischer Anschluss

4

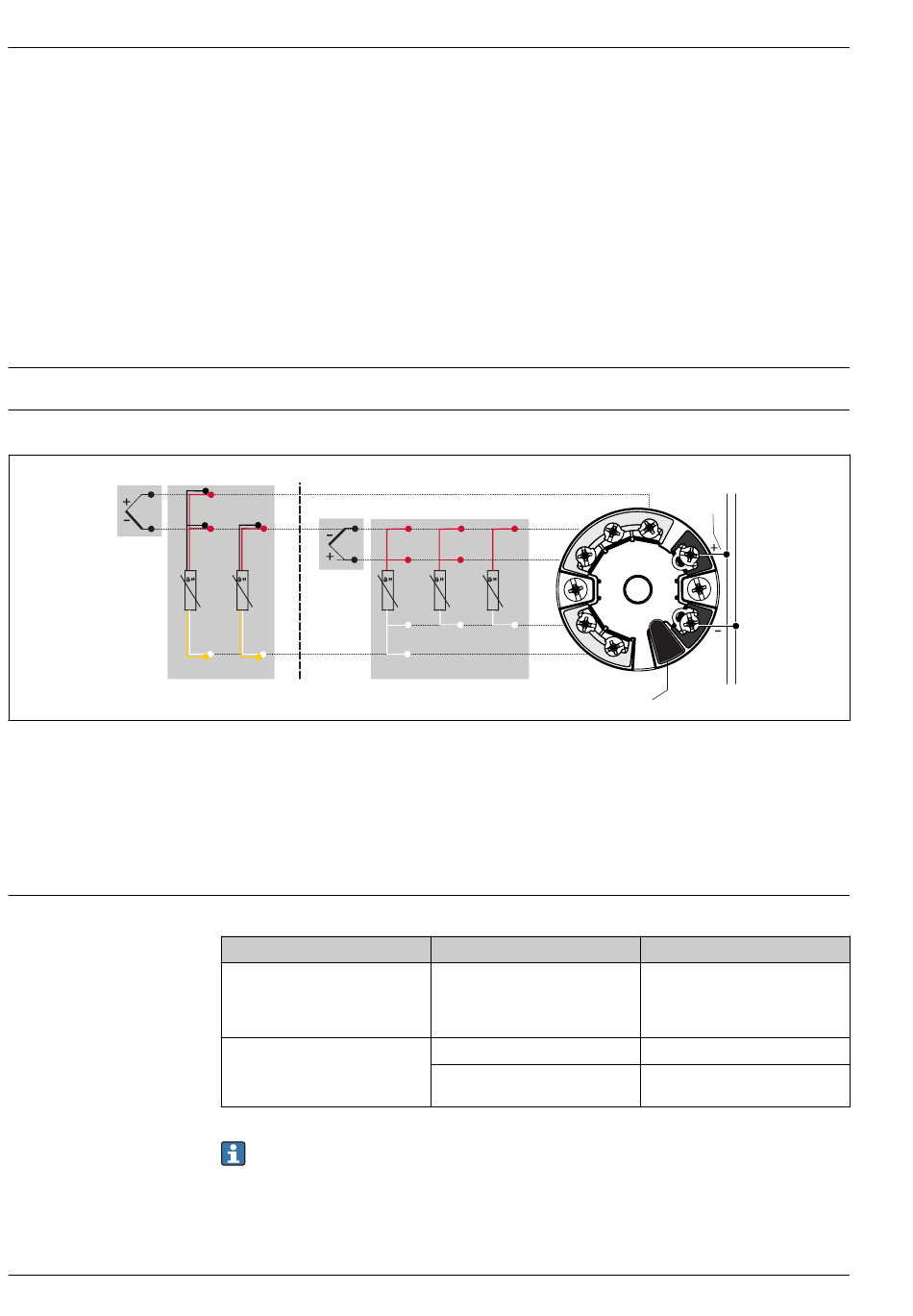

 3 Klemmenanschlussbelegung des Kopftransmitters
1 Sensoreingang 1, RTD und Ω, 2-, 3- und 4-Leiter
2 Sensoreingang 1, TC und mV
3 Sensoreingang 2, RTD und Ω, 2- und 3-Leiter
4 Sensoreingang 2, TC und mV
5 Display-Anschluss, Service-Schnittstelle
6 Busanschluss und Spannungsversorgung

Klemmen

8
PID
Dieser Funktionsblock beinhaltet die Eingangskanal-Verarbeitung, die proportional-integral- diffe-
rential Regelung (PID) und die analoge Ausgangskanal-Verarbeitung. Realisierbar sind einfache
Regelkreise, Regelungen mit Störgrößenaufschaltung, Kaskadenregelung und Kaskadenregelung mit
Begrenzung.
Input Selector (ISEL)
Der Block zur Signalauswahl (Input Selector Block - ISEL) ermöglicht die Auswahl von bis zu vier Ein-
gängen und erzeugt einen Ausgang basierend auf der konfigurierten Aktion.

Energieversorgung

U = 9...32 V DC, polaritätsunabhängig (max. Spannung U
3 2
RD (BK)
WH (YE)
Wahlweise Schraub- oder Federklemmen für Sensor- und Versorgungsleitungen:
Klemmenausführung
Schraubklemmen (mit Laschen an
den Feldbusklemmen für einfachen
Anschluss eines Handbediengerä-
tes, z. B. FieldXpert, FC475, Trex)
Federklemmen (Leitungsausfüh-
rung, Abisolierlänge = min.
10 mm (0,39 in)
Bei Federklemmen und der Verwendung von flexiblen Leitern mit einem Leitungsquerschnitt ≤
0,3 mm² müssen Aderendhülsen verwendet werden. Ansonsten wird bei Anschluss von flexib-
len Leitungen an Federklemmen empfohlen, keine Aderendhülsen zu verwenden.
1
RD
5
4
WH
Leitungsausführung
Starr oder flexibel
Starr oder flexibel
Flexibel mit Aderendhülsen mit/
ohne Kunststoffhülse
iTEMP TMT85
= 35 V)
b
6
7
6
1+
2-
3
5
Leitungsquerschnitt
≤ 2,5 mm² (14 AWG)
0,2 ... 1,5 mm² (24 ... 16 AWG)
0,25 ... 1,5 mm² (24 ... 16 AWG)
