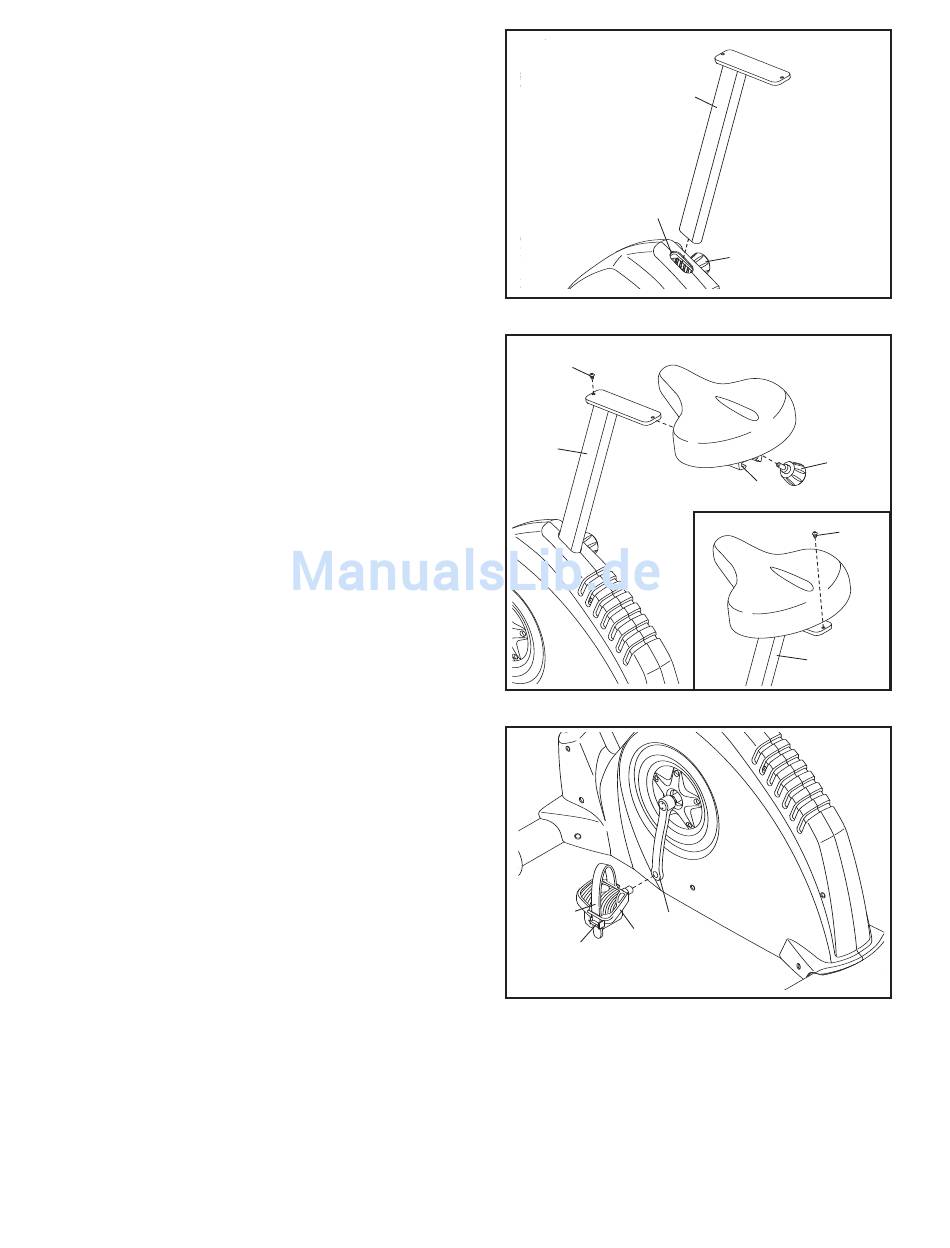

8. Drehen Sie den Knopf des Sattelpfostens (20) zwei-
oder dreimal gegen den Uhrzeigersinn, um ihn zu
lockern. Ziehen Sie dann den Sattelstangenknopf
nach außen und schieben Sie die Sattelstange (11)
durch den Rahmen (1). Schieben Sie die
Sattelstange nach oben oder nach unten in die
gewünschte Position und lassen Sie den
Sattelstangenknopf wieder los. Bewegen Sie die
Sattelstange leicht nach oben oder unten, um
sicherzugehen, dass der Sattelstangenknopf in
einem der Löcher an der Sattelstange eingeras-
tet ist. Drehen Sie nun den Knopf im Uhrzeigersinn
bis er festsitzt.
9. Befestigen Sie eine M6 x 10mm Schraube (46) an
der Sattelstange (11). Schieben Sie dann die
Sattelhalterung (19) auf die Sattelstange. Stellen
Sie die Sattelhalterung auf die gewünschte Position
ein und ziehen Sie den Sattelknopf (31) an der
Sattelhalterung fest.
Siehe Einsatzzeichnung. Befestigen Sie eine weitere
M6 x 10mm Schraube (46) an der Sattelstange (11).
10.Suchen Sie das linke Pedal (24) aus, welches mit
einem "L" gekennzeichnet ist. Mit einem verstellbaren
Schraubenschlüssel drehen Sie das Linke Pedal
gegen den Uhrzeigersinn in den linken Kurbelarm
(15) ein. Ziehen Sie das rechte Pedal (nicht abgebil-
det) im Uhrzeigersinn am rechten Kurbelarm (nicht
abgebildet) fest. Wichtig: Ziehen Sie beide Pedale
so fest wie möglich an. Nach einer wochenlangen
Benutzung des Heimfahrrades ziehen Sie die
Pedale unbedingt nach. Um die Pedale in
Bestleistung zu erhalten, müssen sie hin und wie-
der nachgezogen werden.
Drücken Sie den Vorsprung auf der Seite des linken
Pedals (24) nieder und stellen Sie den Pedalriemen
auf die gewünschte Position ein. Stellen Sie den
anderen Pedalriemen (nicht abgebildet) auf die
gleiche Weise ein.
11. Achten Sie darauf, dass alle Teile fest angezogen sind, bevor Sie das Heimfahrrad benutzen.
Anmerkung: Einige Teile könnten übrig bleiben, nachdem der Aufbau fertig ist. Benutzen Sie dieses
Gerät nur auf ebenem Fußboden, der mit einer Unterlage abgeschützt ist.
8
9
46
11
10
Riemen
24
Klappe
8
11
1
20
31
19
11
15
46
