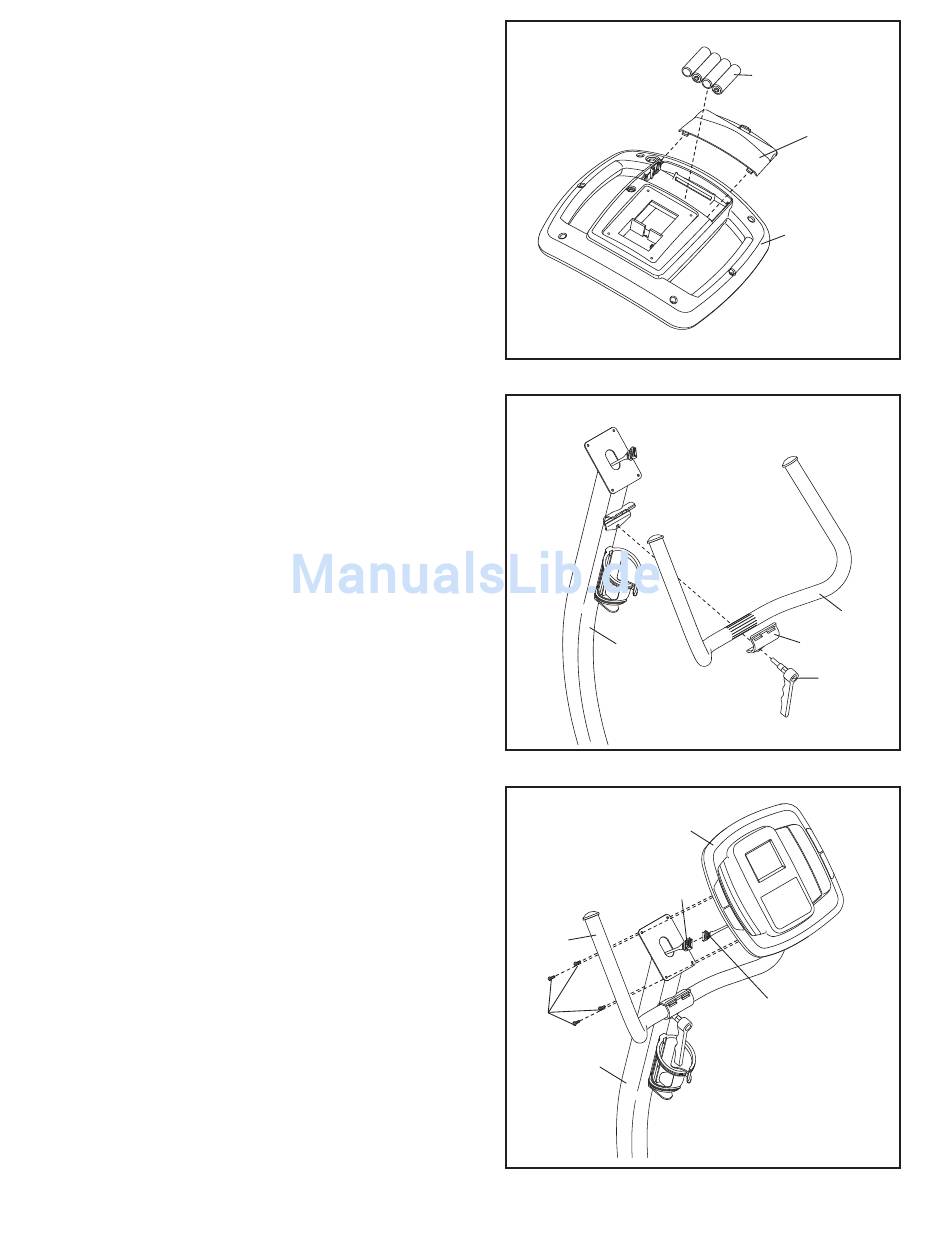

5. Der Computer (9) braucht vier 1,5V (D) Batterien;
alkalische Batterien werden empfohlen. Drücken Sie
auf die Klappe des Batteriedeckels und entfernen
Sie ihn. Dann legen Sie vier Batterien ins
Batteriefach ein. Achten Sie darauf, dass die
Batterien zeichnungsgemäß im
Batteriengehäuse ausgerichtet sind. Schließen
Sie wieder den Batteriendeckel.
6. Befestigen Sie die Haltestange (7) mit der
Griffstangen-Halterung (22) und dem Einstellgriff
(10) am Haltestangenpfosten (6). Anmerkung: Der
Einstellgriff funktioniert wie ein Schraubenschlüssel.
Drehen Sie den Einstellgriff im Uhrzeigersinn, zie-
hen Sie ihn von der Haltestange weg, drehen Sie
ihn gegen den Uhrzeigersinn, drücken Sie ihn in
Richtung Haltestange und drehen Sie ihn schließlich
nochmals im Uhrzeigersinn. Wiederholeln Sie die-
sen Vorgang, bis die Haltestange festsitzt.
7. Während eine zweite Person den Computer (9) an
die Haltestange (7) hinhält, verbinden Sie den
Computerkabelbaum mit dem oberen Kabelbaum
(51). Schieben Sie dann überflüssiges Kabel von
oben nach unten in den Haltestangenpfosten (6)
hinein.
Befestigen Sie den Computer (9) mit vier M4 x
16mm Schrauben (54) an der Haltestange (7).
Achten Sie darauf, dass Sie die Kabelbäume
nicht einklemmen.
5
6
6
7
7
54
6
7
Batterien
Deckel des
Batteriegehäuses
9
7
22
10
9
51
Computer-
kabelbaum
Achten Sie darauf,
die Kabel nicht
abzuklemmen.
