5.2.3. Saugleitung
Hinweis!
Bauseits empfehlen wir, einen flexiblen Saugschlauch (im RM-Anschluss-Set für RM5, DEHOUST-Artikel-Nr. 821095 enthalten)
zu installieren, hierdurch:
•
werden Schwingungs- und Geräuschübertragungen vermieden,
•
werden Montageungenauigkeiten ausgeglichen,
Beim Verlegen kann Schmutz in die Saugleitung gelangen! Wenn Sie dies nicht ausschließen können, muss die Saugleitung
vor Anschluss an das Gerät gespült werden! Zwischen dem Gerät und dem Auffangbehälter muss ein Rückschlagventil instal-
liert sein, in Schwimmende Entnahme DEHOUST-TWIST/SAFF oder Haus-Anschluss-Set enthalten.
Da in der Saugleitung Rohrreibungsverluste entstehen ist es notwendig, mindestens eine 1" Leitung (z.B. PE-Rohr) zu verwen-
den.
•
Die Saugleitung muss bis zum Gerät stetig ansteigend verlegt werden!
o
Mögliche Längen- und Höhenunterschiede, siehe Abbildung 11.
o
Des Weiteren ist darauf zu achten das montierte Verschraubungen oder z.B. benötigte Schellen ausrei-
chend fest anzuziehen, damit im späteren Regenwasserbetrieb keine Fremdluft angesaugt wird. Sonst geht
das Gerät auf Störung.
•
Saugleitung geradlinig (auf direktem Weg) verlegen.
•
Saugleitung dicht und spannungsfrei mit der 3-teiligen-Verschraubung des Regenmanager
dung 10
o
Da die 3-teilige-Verschraubung mittels einem O-Ring abdichtet, ist ein übermäßig starkes Festziehen zu
vermeiden. Die 3-teilige-Verschraubung mit maximal 20-25 Nm handfest) anziehen.
o
Achten Sie darauf, dass die Rohrverbindung genau in der Flucht liegt und keine Verspannungen aufweist,
da es sonst zu Undichtigkeiten im Gerät kommen kann.
•
Die Saugleitung ist zur sicheren Fixierung mit Rohrschellen zu versehen. Die erste Rohrschelle nicht weiter als 10-15
cm vom Gerät entfernt installieren.
o
Verhindert Verspannungen des Gerätes.

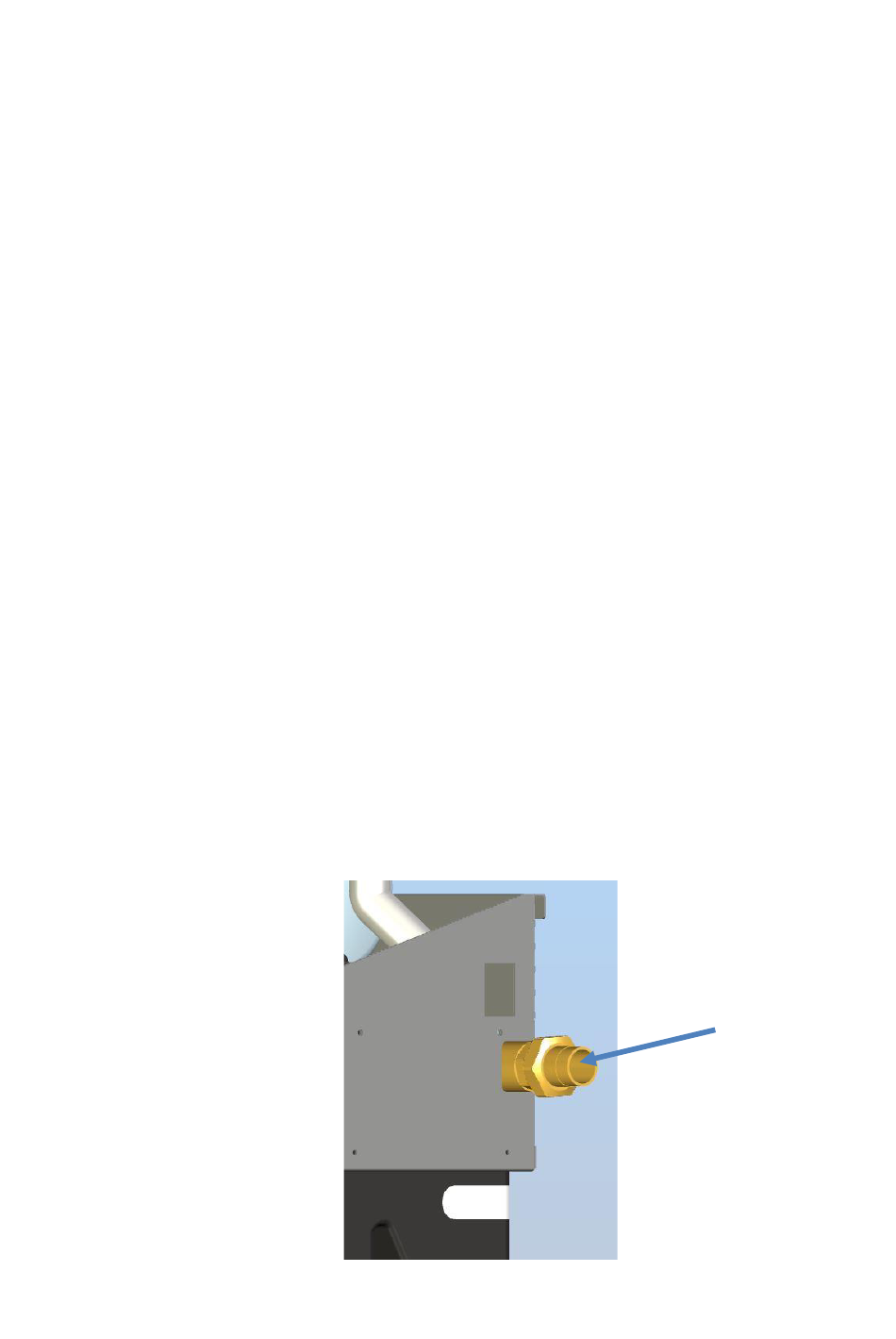

Abbildung 10: Anschluss der Saugleitung
17
®
verbinden, siehe Abbil-
Sauganschluss
