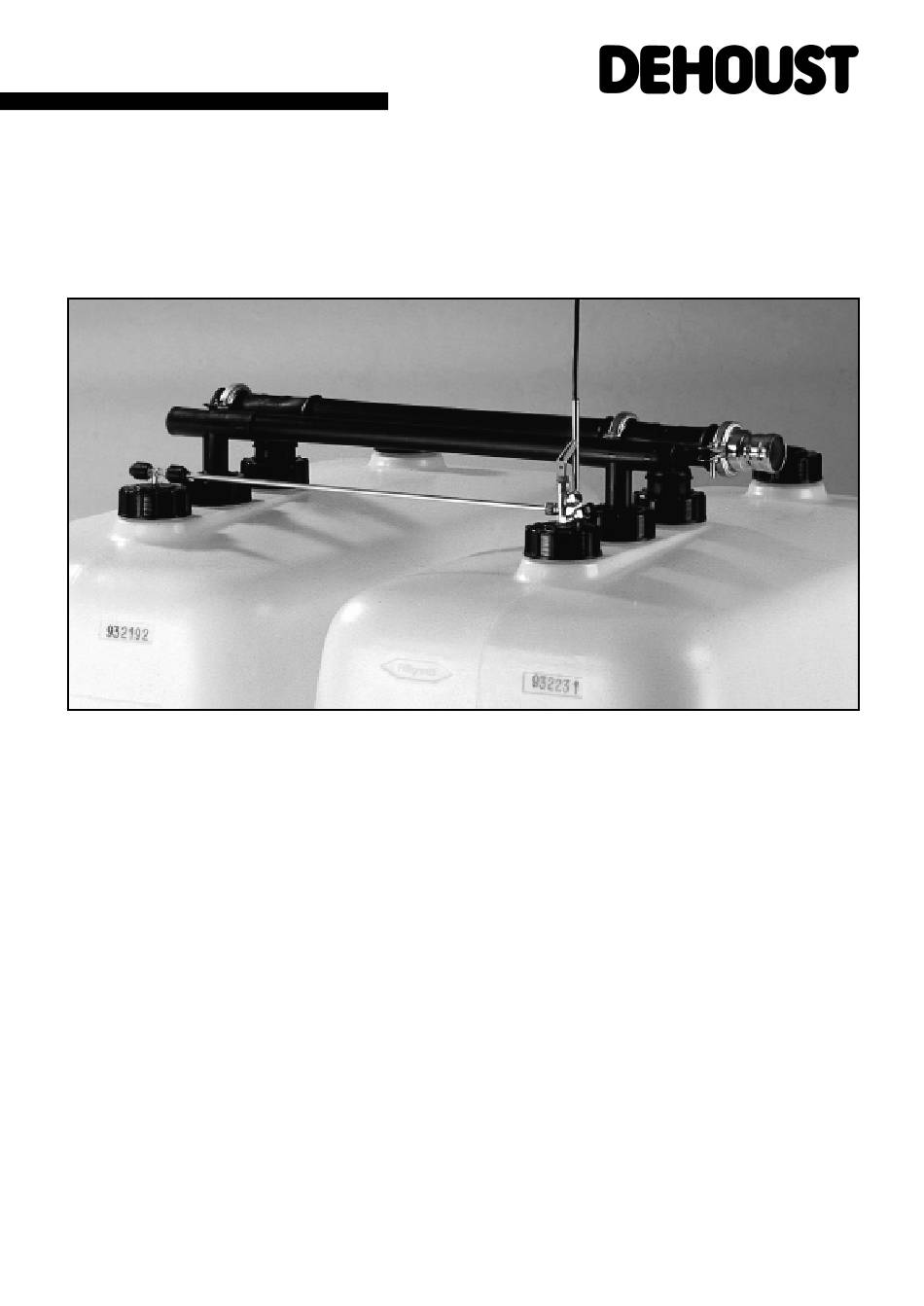

dehoust PE Plus 1000 Montageanweisung

Montageanweisung für Heizöl-Batterie-Tanks
PE Plus 1000 - 2000 (KW -0-03/2/760) Z-40.21-137
PE Plus 1665 (KW -0-03/2/840)
PE 2500 - 4000 (KW -0-03/2/1035)
1. Transport
Bei Lagerung und Transport ist darauf zu achten, daß die
Behälter nicht durch Aufsetzen auf starre Gegenstände wie
Nägel, Stahlspäne etc. beschädigt werden. Das Schieben
der Tanks über rauhe Böden ist zu vermeiden. Verschmutzte
Behälter können mit Wasser gereinigt werden. Die Tanks
dürfen auf der Baustelle nicht unsachgemäß beansprucht
werden.
2. Aufstellung
Tankanlagen dürfen nur von einem Fachbetrieb aufgestellt
werden. Alle Tanks müssen auf glattem ebenen Boden in
Räumen aufgestellt werden, die den baurechtlichen Anfor-
derungen an Heizöllagerräume entsprechen und nicht an-
derweitig genutzt werden. Diese Räume sind als Auffang-
räume nach TRbF 210 Nr. 3.5 und 3.6 auszubilden. Bei
Lagermengen bis 5.000 l darf sich eine Feuerstelle im Lager-
raum befinden. Sie muß außerhalb des Auffangraumes ste-
hen; der Mindestabstand zwischen Tank und Feuerungs-
anlage (Feuerstelle, Schornstein und Verbindungsstücke)
muß 1 m betragen sofern nicht ein Strahlenschutz z.B. durch
die Auffangwanne vorhanden ist. Im privaten Wohnungsbau
gelten die Vorschriften der Feuerungs-verordnung.
Die Lagerbehälter sind nur in fertige Auffangräume einzu-
bringen; im übrigen sind die Auflagen der Bauartzulas-
sungsbescheinigung und BPG des DIBt zu beachten.
Bis zu 5 Tanks gleicher Größe können zu Tankbatterien zu-
sammengeschlossen werden. Mit dem Zubehör Erweite-
BEHÄLTER- u. APPARATEBAU
Z-40.21-247
Z-40.21-138
rung zweireihig, können auch Tanks hintereinander aufge-
stellt werden.
Tank oder Tankbatterie müssen an einer Stirn- und an einer
angrenzenden Längsseite einen Wandabstand von minde-
stens 40 cm haben, von den beiden übrigen Wänden und
voneinander mindestens 5 cm. Die eingeformte Kennzeich-
nung auf der Tankwandung muß von einer der zugänglichen
Seiten (40 cm Wandabstand) lesbar sein.

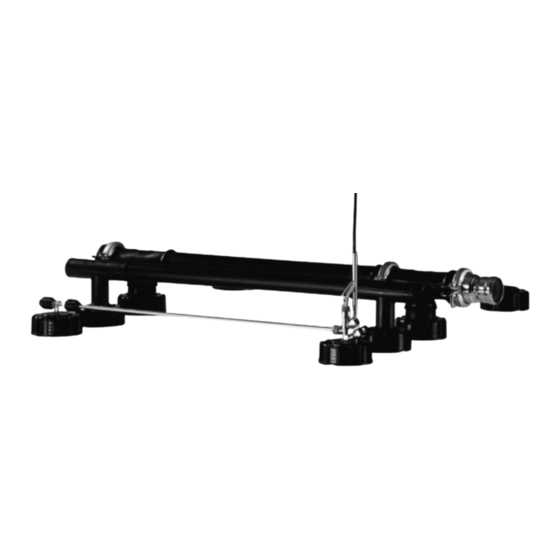

3. Montage eines Tanksystems
3.1. Tankaufstellung Nebeneinander
Die Tanks PE 1000, PE 1100, PE 1500 und PE 2000 sind mit
einem Mittenabstand von 760 mm, die Tanks PE 1665 mit
einem Mittenabstand von 840 mm und die Tanks PE 2500,
PE 3000 und PE 4000 mit einem Mittenabstand von 1035
mm aufzustellen. Sie werden mittels Laschen (7) bzw. Dis-
tanzrohren zunächst lose verbunden. Die Lasche 94051 wird
für die Tanks PE 1000, PE 1100, PE 1500 und PE 2000 ein-
gesetzt.
Es dürfen max. 5 Tanks einer Größe zu einer Batterie zusam-
mengeschlossen werden. Dazu darf nur das mitgelieferte
Zubehör verwendet werden.
Der Lochabstand a1 = 90 mm muß bei den Tanks PE 1000,
PE 1100 und PE 1500 eingehalten werden, der Lochabstand
a2 = 100 mm gilt für PE 2000.
Für die Tanks PE 2500, PE 3000 und PE 4000 kommt die
Lasche 94044 mit dem Mittenabstand a3 = 105 mm zum
Einsatz. Die Laschen (7) sind auf vorstehenden Gewinde-
