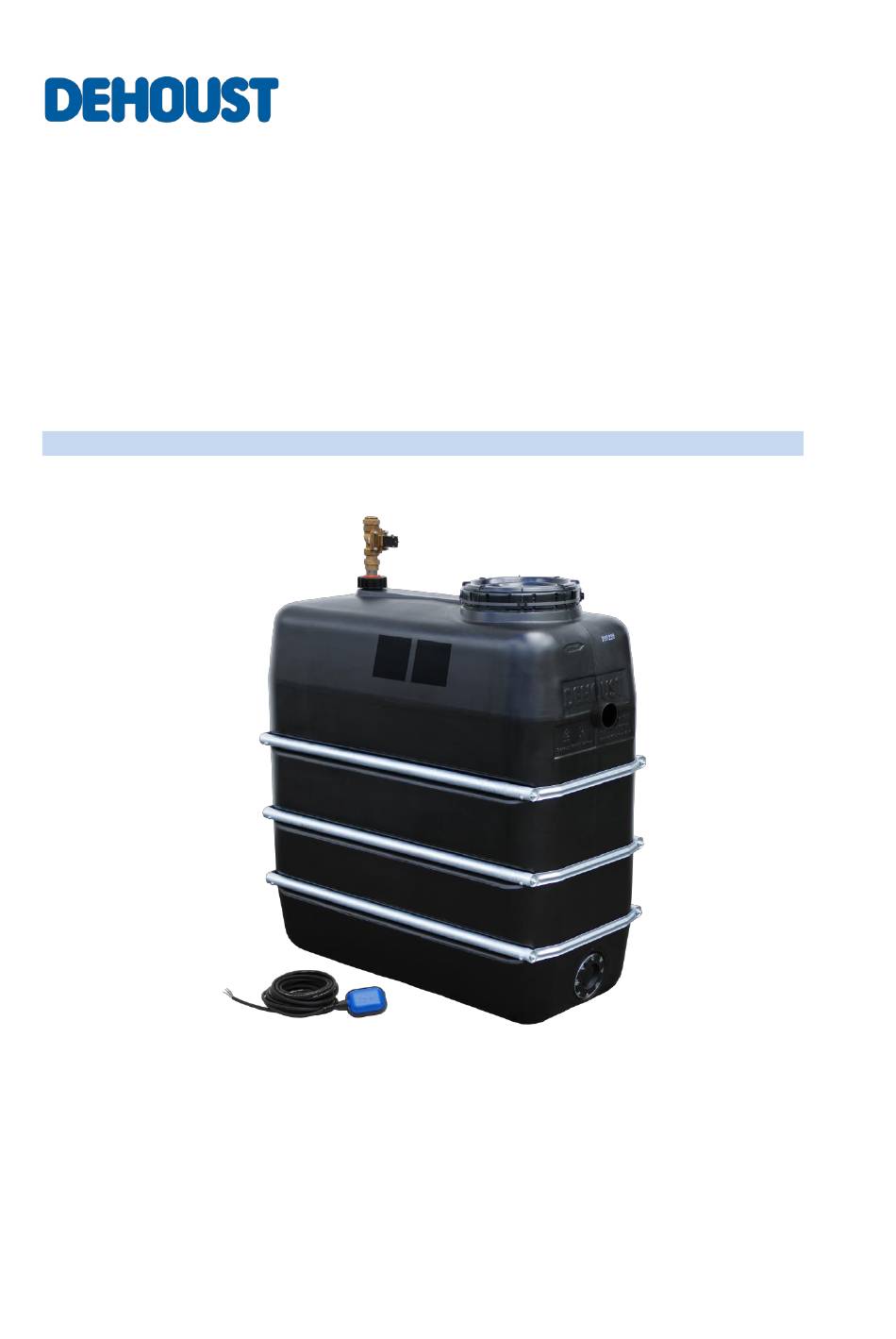

- Seite 1 Trennbehälter nach DIN EN 1717 Typ AB und DIN 1988-100 mit Überlauf DN 100 / 150 und Magnetventil 1" / 1½“ Zum Schutz des Trinkwassers vor Betriebswasser der Gefährdungsklasse 5 gemäß DIN EN 1717 Bedienungs- und Installationsanleitung Stand: 01.10.2022...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweis ......................1 1.1. Sicherheitshinweise in dieser Anleitung ....................1 1.2. Allgemeine Sicherheitshinweise ......................1 1.3. Weitere Sicherheitsbestimmungen ..................... 1 1.4. Folgen und Gefahren bei Nichtbeachtung der Anleitung ..............2 1.5. Sorgfaltspflicht des Betreibers ......................2 1.6. Sicherheitshinweise für Wartungs-, Inspektions- und Montagearbeiten ..........2 1.7. - Seite 3 Anhang ......................... 13 Stromlaufplan ....................... 14...
-
Seite 4: Sicherheitshinweis
1. Sicherheitshinweis 1.1. Sicherheitshinweise in dieser Anleitung Mit diesem Zeichen gekennzeichnete Stellen geben Hinweise auf technische Informationen und Anwen- dungstipps, die Schäden an der Anlage vermeiden sollen. Dieses Symbol bezeichnet keinen Sicherheitshinweis. Mit diesem Zeichen gekennzeichnete Stellen weisen darauf hin, dass leichte Körperverletzung oder leichter Sach- schaden eintreten kann, wenn die entsprechenden Vorsichtsmaßnahmen nicht beachtet werden. -
Seite 5: Folgen Und Gefahren Bei Nichtbeachtung Der Anleitung
1.4. Folgen und Gefahren bei Nichtbeachtung der Anleitung • Die Nichtbeachtung dieser Anleitung führt zum Verlust der Gewährleistungs- und Schadensersatzansprüche. • Die Nichtbeachtung kann beispielsweise folgende Gefährdungen nach sich ziehen: − Gefährdung von Personen durch elektrische, thermische, mechanische und chemische Einwirkungen −... -
Seite 6: Meldepflicht Von Betriebswasseranlagen
2.2. Gesetzliche Gewährleistungspflicht (Auszug) Es gilt die gesetzliche Gewährleistung nach § 437 BGB. Innerhalb der Garantiezeit beseitigt DEHOUST kostenlos Funktionsstörungen, die auf Fabrikations- oder Materialfehler zurück- zuführen sind. Dies umfasst sämtliche Störungen, die trotz nachweislich vorschriftsmäßiger Installation, sachgemäßem Betrieb und Beachtung der Betriebs- und Installationsanleitungen, auftreten. -
Seite 7: Beschreibung
3. Beschreibung Der Trennbehälter übernimmt die Trennung des Trinkwassers von Flüssigkeiten der Kategorie 5 nach DIN EN 1717 und verhin- dert die Rückverkeimung des Trinkwassernetzes. Die DIN EN 1717 schreibt für die Trennung der Flüssigkeiten aus Kategorie 5 den freien Trinkwasserauslauf Typ AA oder AB vor. Beispiele für Flüssigkeiten der Kategorie 5 sind Regenwasser, Betriebs- wasser aus Grauwassernutzung, Brunnenwasser, ferner Anwendungen aus den Bereichen Landwirtschaft, Schlachthäuser, Laboreinrichtungen, Unterflurberegnungsanlagen. -
Seite 8: Lieferumfang
3.3. Lieferumfang Anschlussfertige Trennbehälter, bestehend aus: • Vorlagebehälter • Notüberlaufstutzen an Vorlagebehälter • Trennbehälter gemäß DIN EN 1717 • Schwimmerschalter zur Ansteuerung der Trinkwassernachspeisung • Anschlussleitung der Trennbehälter inkl. 2 m Anschlusskabel • Bedienungsanleitung 3.4. Aufbau Abbildung 1: Aufbau des Trennbehälter 3.5. -
Seite 9: Nicht Bestimmungsgemäße Verwendung
Gerät nicht angestoßen und nicht fallengelassen wird. Das Produkt ist in einem trockenen, kühlen und son- nengeschützten sowie frostsicheren Raum zu lagern. Bei Warenübergabe jede Verpackungseinheit auf Beschädigungen prüfen. Bei Transportschäden den genauen Schaden fest- stellen, dokumentieren und umgehend schriftlich an DEHOUST melden. 5. Montage 5.1. Auftstellraum Der Trennbehälter ist in einen frostfreien, trockenen sowie gut belüfteten Raum ebenerdig und waagerecht aufzustellen. -
Seite 10: Betriebswasserleitung
Die Betriebswasserleitung mit dem Anschluss des Trennbehälter verbinden und eindichten. Je nachdem welcher Tanktyp (AQF oder DF) genutzt wird, stehen die verschiedensten Anschlussmöglichkeiten zur Verfügung, schauen Sie hierzu im Datenblatt nach dem passenden Zubehör oder lassen sich bei DEHOUST beraten. Die Druckleitung spannungsfrei anschließen. Es dürfen keine Kräfte auf den Anschluss der Anlage gebracht werden. -
Seite 11: Notüberlaufstutzen
5.3. Notüberlaufstutzen Den Notüberlaufstutzen (Vgl. 3.2) des Trennbehälter mit dem Kanalanschluss oder einer geeigneten Hebeanlage verbinden. Dieser Überlauf wird dann wirksam, wenn das Magnetventil der Trinkwassernachspeisung eine Funktionsstörung aufweisen sollte und das Wasser dadurch über den maximalen Füllstand im Vorlagebehälter ansteigt. Zur Vermeidung von Geruchsbelästigungen ist der Einbau eines Siphons in den Kanalüberlauf empfehlenswert. -
Seite 12: Notüberlaufschlitz Typ Ab
5.4. Notüberlaufschlitz Typ AB Sollte es zu einer Rückstauung, aufgrund Kanalrückstauung/Defekt Hebeanlage, bis in den Vorlagebehälter des Trennbehälter kommen, wird das Wasser über den seitlichen Tanknotüberlaufschlitz in den Aufstellraum abgeführt. Dieser freie Überlauf ist nach DIN EN 1717 zwingend zum Schutz der Trinkwasserleitung vorgeschrieben. Der Aufstellraum muss zwingend über einen geeigneten Bodenablauf/Pumpensumpf verfügen, um die überlau- fende Wassermenge bei Rückstauung über den Trinkwassernachspeisetrichter des Vorlagebehälters sicher abführen zu können. -
Seite 13: Inbetriebnahme
6. Inbetriebnahme Die Inbetriebnahme nur von qualifiziertem Fachpersonal durchführen lassen (Vgl. 1.5). Vor Inbetriebnahme der Trennbehälter müssen folgende Punkte sichergestellt sein: • Der Trennbehälter ist vorschriftsmäßig elektrisch mit allen Schutzeinrichtungen angeschlossen. • Die einschlägigen VDE- bzw. länderspezifischen Vorschriften sind eingehalten und werden erfüllt. •... -
Seite 14: Wasseranschlüsse Prüfen
Bei Reinigungen dürfen keine Flüssigkeiten in die elektrischen Bauteile gelangen. 7.1.2. Wasseranschlüsse prüfen Überprüfen des Trinkwasser- und Betriebswasseranschlusses auf Beschädigungen, Dichtigkeit und poröse oder abgescheuerte Stellen. Gegebenenfalls Schläuche/Leitungen erneuern und eindichten. Zeitraum: halbjährlich 7.1.3. Magnetventil Überprüfen des Magnetventils auf Dichtigkeit und Funktion. Hierzu Betriebswasserverbraucher öffnen und warten bis Füllstand im Trennbehälter soweit abgesunken ist, das der Schwimmerschalter das Magnetventil öffnet. -
Seite 15: Druckstöße Trinkwasserleitung
Dabei darf sich der Füllstand im Vorlagebehälter nicht soweit absenken, dass die Druckerhöhungsanlage in den Trocken- laufschutz schaltet. Sollte dennoch die Druckerhöhungsanlage in den Trockenlaufschutz schalten, so muss die Druckseite ebenfalls eingedrosselt werden. 9. Entsorgung Das Verpackungsmaterial ist der Altpapierverwertung zuzuführen. Das Produkt ist frei an den Hersteller, DEHOUST GmbH – Bereich GEP zu senden. -
Seite 16: Anhang
10. Anhang Abbildung 6: Meldebogen Betriebswasseranlage... - Seite 17 11. Stromlaufplan Abbildung 7: Stromlaufplan...
