5.2.2. Betriebswasserdruckleitung
Hinweis!
Bauseits empfehlen wir, einen flexiblen Panzerschlauch und ein Manometer (im RM-Anschluss-Set für RM5, DEHOUST-Artikel-
Nr. 821095 enthalten) zu installieren, hierdurch:
•
werden Schwingungs- und Geräuschübertragungen vermieden,
•
werden Montageungenauigkeiten ausgeglichen,
•
ist die Druckleitung jederzeit absperrbar,
•
sind Reparaturen mit geringem Aufwand möglich,
1)
Druckleitung dicht und fest mit dem Druckausgang des Schaltautomaten verbinden und nach oben heraus führen, siehe
Abbildung 9.
a)
Achten Sie darauf, dass die Rohrverbindung genau in der Flucht liegt und keine Verspannungen aufweist, da es sonst
zu Undichtigkeiten kommen kann.
2)
Die Saug- und Druckleitung ist zur sicheren Fixierung mit Rohrschellen zu versehen.
3)
Die erste Rohrschelle nicht weiter als 10-15 cm vom RM5 entfernt installieren.
a)
Verhindert Verspannungen im Gerät.
Die Druckleitung spannungsfrei anschließen. Es dürfen keine Kräfte auf den Messing-Gewindeanschluss der
Anlage gebracht werden.
Je nach Anwendungsfall (z.B. Tröpfchenbewässerung im Garten) ist der Einbau eines separaten Trinkwasser-
ausdehnungsgefäßes zu prüfen. Durch den Einbau eines solchen Gefäßes wird das evtl. "Takten" der Pumpe
verhindert. Nutzen Sie zur Auslegung ein geeignetes Auslegungsprogramm.
Ein ständiges Takten der Pumpe kann dazu führen, dass zunächst der Durchflusswächter defekt geht und in der
Folge die Pumpe nicht mehr abgeschaltet wird. Sofern dann keine Wasserabnahme stattfindet, erleidet die Pum-
pe dadurch einen irreparablen Schaden. Der Anlaufkondensator der Pumpe kann ebenfalls frühzeitig Schaden
nehmen.
Das Membran-Druckausdehnungsgefäß muss für den Betrieb mit Betriebswasser geeignet sein. Der Vordruck im
Membran-Druckausdehnungsgefäß muss 0,3 bis 0,5 bar unter dem Einschaltdruck der Pumpe liegen.

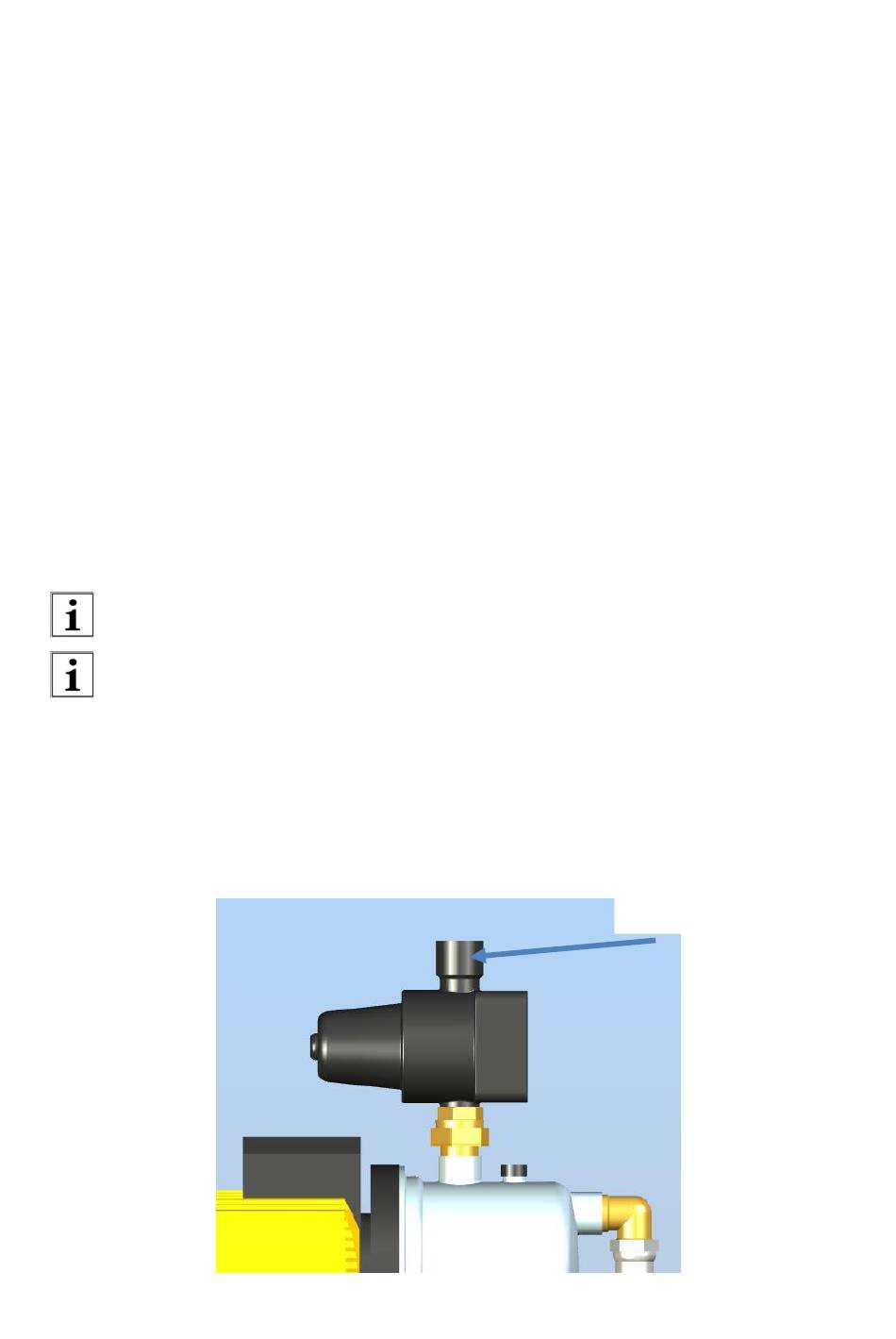

Abbildung 9: Anschluss der Betriebswasserdruckleitung
16
Betriebswasserdruckleitung
