Bitte entfernen Sie vor der Montage, die Haube des RM5, indem Sie die Haube an beiden Seiten in Höhe der Blechkonsole ca.
2 cm auseinanderziehen und nach vorne abziehen.
1.
Wandhalterung waagerecht an Befestigungsort halten und Befestigungslöcher anzeichnen.
2.
Befestigungslöcher (8 mm Bohrer) bohren und Dübel setzen.
3.
Um den Wandhalter schallentkoppelt zu montieren, die 3 Gummitülle in die Bohrungen des Wandhalters stecken.
-
Dicke Seite der Gummitülle Richtung Hauswand (siehe Abbildung 7: Wandmontage Bild 1)
4.
Wandhalterung mit den Gummitüllen mittels Schrauben und Unterlegscheiben sicher befestigen (siehe Abbildung 7:
Wandmontage Bild 1)
-
Achten Sie darauf, dass der dünne Teil der Gummitüllen in den Bohrungen des Wandhalters sitzt,
-
Achten Sie darauf, dass die Wandhalterung waagerecht ausgerichtet ist.
5.
Die zwei beiliegenden Gummi-Abstandshalter (M6 x 15 mm) in die Gewindelöcher auf der unteren Rückseite des
RM5 einschrauben (siehe Abbildung 7: Wandmontage Bild 2).
6.
RM5 mit dessen rückseitiger Aufhängung von oben in die Aufnahme der Wandhalterung einsetzen und in diese feste
eindrücken.
-
Achten Sie darauf, dass der Gummi-Kantenschutz ordnungsgemäß auf der rückseitigen Aufhängung sitzt.
-
Mit den Gummi-Anstandshalter waagerecht ausrichten.

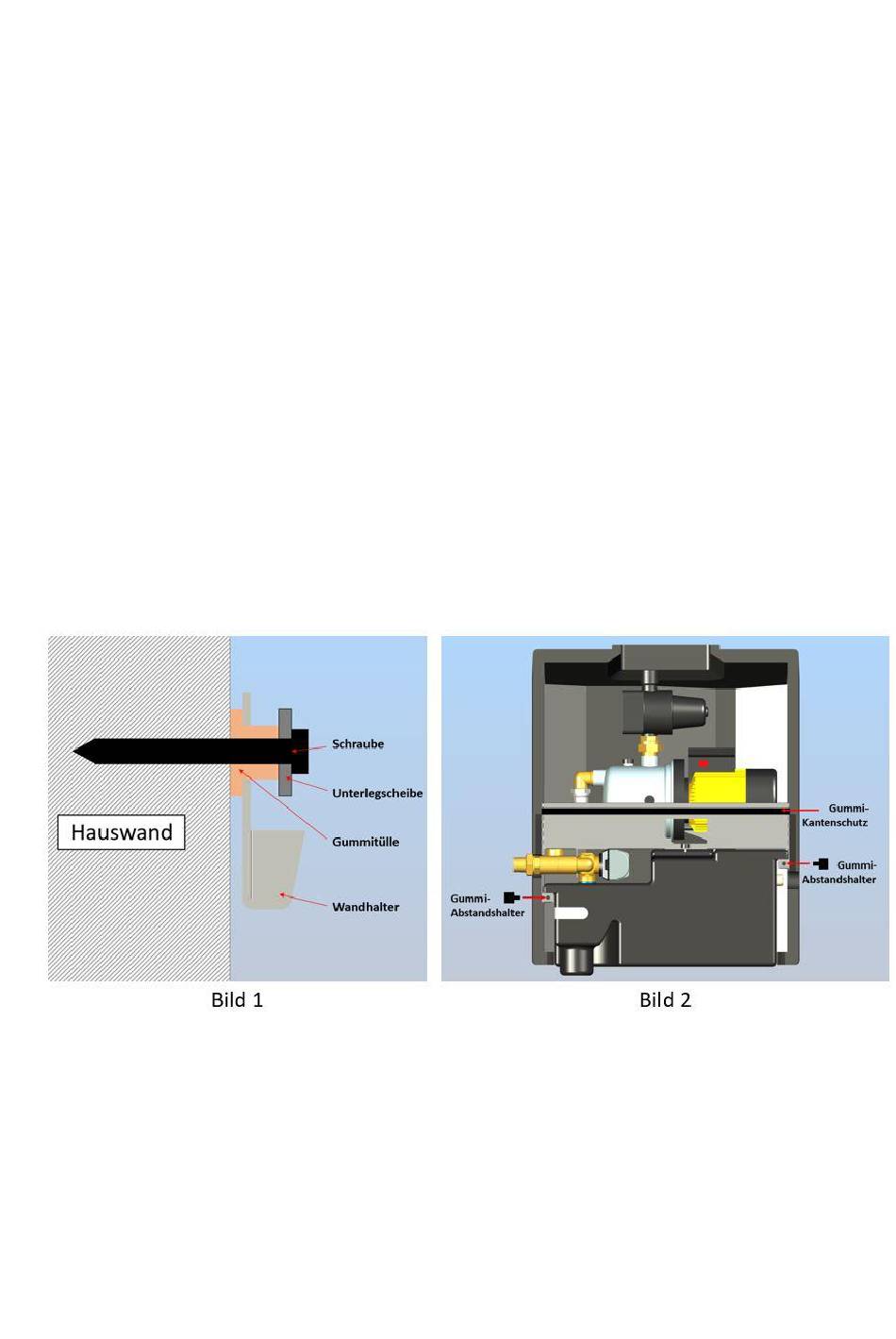

Abbildung 7: Wandmontage
13
