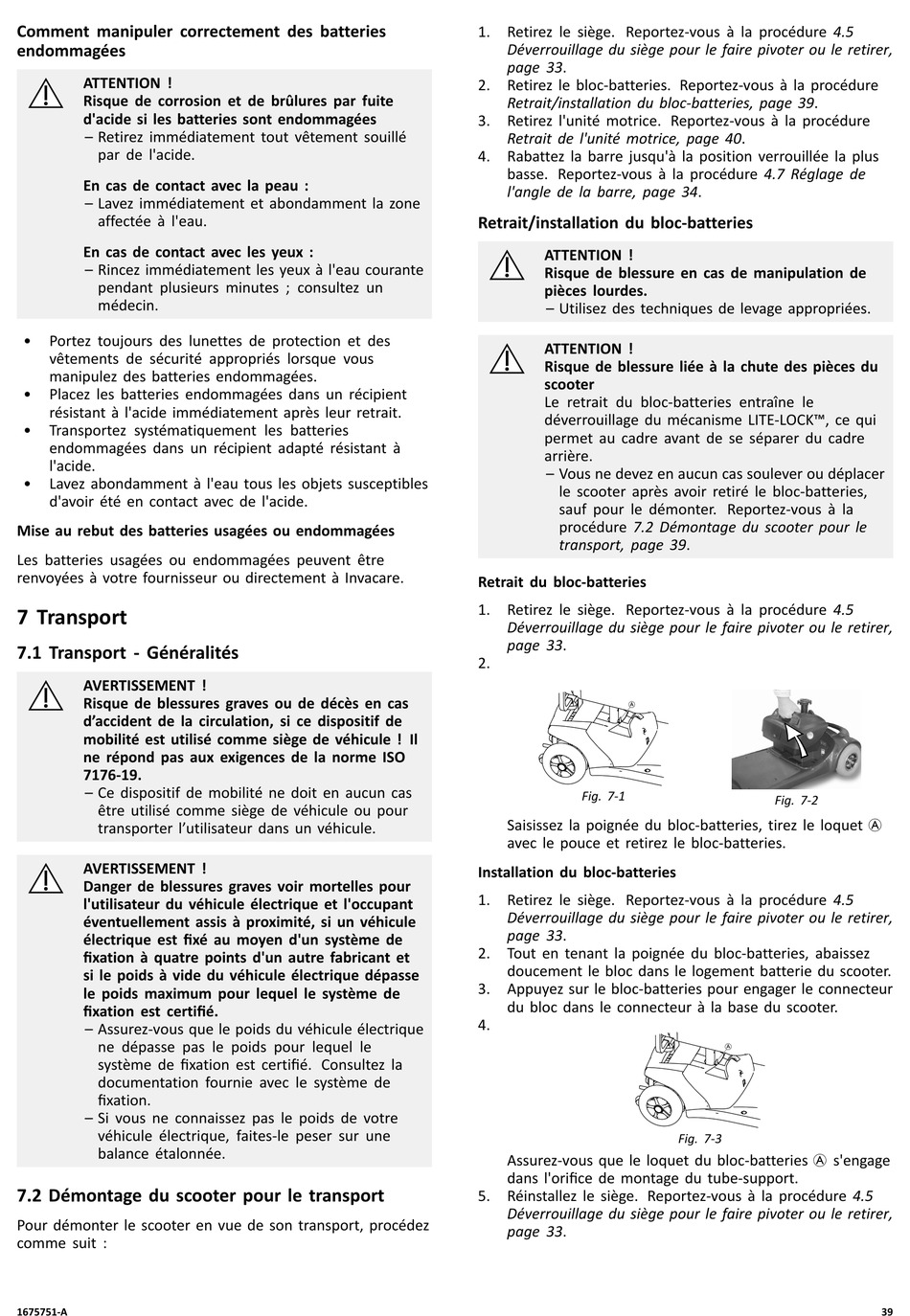

Transport - Invacare Colibri Gebrauchsanweisung

Comment manipuler correctement des batteries
endommagées
ATTENTION !
Risque de corrosion et de brûlures par fuite
d'acide si les batteries sont endommagées
– Retirez immédiatement tout vêtement souillé
par de l'acide.
En cas de contact avec la peau :
– Lavez immédiatement et abondamment la zone
affectée à l'eau.
En cas de contact avec les yeux :
– Rincez immédiatement les yeux à l'eau courante
pendant plusieurs minutes ; consultez un
médecin.
• Portez toujours des lunettes de protection et des
vêtements de sécurité appropriés lorsque vous
manipulez des batteries endommagées.
• Placez les batteries endommagées dans un récipient
résistant à l'acide immédiatement après leur retrait.
• Transportez systématiquement les batteries
endommagées dans un récipient adapté résistant à
l'acide.
• Lavez abondamment à l'eau tous les objets susceptibles
d'avoir été en contact avec de l'acide.
Mise au rebut des batteries usagées ou endommagées
Les batteries usagées ou endommagées peuvent être
renvoyées à votre fournisseur ou directement à Invacare.

7 Transport

7.1 Transport - Généralités
AVERTISSEMENT !
Risque de blessures graves ou de décès en cas
d'accident de la circulation, si ce dispositif de
mobilité est utilisé comme siège de véhicule ! Il
ne répond pas aux exigences de la norme ISO
7176-19.
– Ce dispositif de mobilité ne doit en aucun cas
être utilisé comme siège de véhicule ou pour
transporter l'utilisateur dans un véhicule.
AVERTISSEMENT !
Danger de blessures graves voir mortelles pour
l'utilisateur du véhicule électrique et l'occupant
éventuellement assis à proximité, si un véhicule
électrique est fixé au moyen d'un système de
fixation à quatre points d'un autre fabricant et
si le poids à vide du véhicule électrique dépasse
le poids maximum pour lequel le système de
fixation est certifié.
– Assurez-vous que le poids du véhicule électrique
ne dépasse pas le poids pour lequel le
système de fixation est certifié. Consultez la
documentation fournie avec le système de
fixation.
– Si vous ne connaissez pas le poids de votre
véhicule électrique, faites-le peser sur une
balance étalonnée.
7.2 Démontage du scooter pour le transport
Pour démonter le scooter en vue de son transport, procédez
comme suit :
1675751-A
1. Retirez le siège. Reportez-vous à la procédure 4.5
Déverrouillage du siège pour le faire pivoter ou le retirer,
page 33.
2. Retirez le bloc-batteries. Reportez-vous à la procédure
Retrait/installation du bloc-batteries, page 39.
3. Retirez l'unité motrice. Reportez-vous à la procédure
Retrait de l'unité motrice, page 40.
4. Rabattez la barre jusqu'à la position verrouillée la plus
basse. Reportez-vous à la procédure 4.7 Réglage de
l'angle de la barre, page 34.
Retrait/installation du bloc-batteries
ATTENTION !
Risque de blessure en cas de manipulation de
pièces lourdes.
– Utilisez des techniques de levage appropriées.
ATTENTION !
Risque de blessure liée à la chute des pièces du
scooter
Le retrait du bloc-batteries entraîne le
déverrouillage du mécanisme LITE-LOCK™, ce qui
permet au cadre avant de se séparer du cadre
arrière.
– Vous ne devez en aucun cas soulever ou déplacer
le scooter après avoir retiré le bloc-batteries,
sauf pour le démonter. Reportez-vous à la
procédure 7.2 Démontage du scooter pour le
transport, page 39.
Retrait du bloc-batteries
1. Retirez le siège. Reportez-vous à la procédure 4.5
Déverrouillage du siège pour le faire pivoter ou le retirer,
page 33.
2.
Fig. 7-1
Saisissez la poignée du bloc-batteries, tirez le loquet A
avec le pouce et retirez le bloc-batteries.
Installation du bloc-batteries
1. Retirez le siège. Reportez-vous à la procédure 4.5
Déverrouillage du siège pour le faire pivoter ou le retirer,
page 33.
2. Tout en tenant la poignée du bloc-batteries, abaissez
doucement le bloc dans le logement batterie du scooter.
3. Appuyez sur le bloc-batteries pour engager le connecteur
du bloc dans le connecteur à la base du scooter.
4.
Assurez-vous que le loquet du bloc-batteries A s'engage
dans l'orifice de montage du tube-support.
5. Réinstallez le siège. Reportez-vous à la procédure 4.5
Déverrouillage du siège pour le faire pivoter ou le retirer,
page 33.
Fig. 7-2
Fig. 7-3
39
