ALLGEMEINE BESCHREIBUNG

LEGENDE
1 – Gewichtshalterbrett
2 – Monitor
3 – Abstand-Durchmesserstaster
4 – Schraubspindel
5 – Schutzgehäuse
6 – Fußpedalbremse
7 – Hauptschalter
8 – Greifzange für Anbringung des Gewichtes
9 – Schnellspannnutmutter
BEDIENUNGS- UND
WARTUNGSHANDBUCH
LIBRAK350 - LIBRAK350PRO
10 – Druckring
11 – Greifzange für Gewichte
12 – Wägensgegengewicht
13 – Kegel + Schutzwanne
14 – Manueller Taster
15 – Breitentaster
(serienmäßig bei einigen Modellen)
16 – Geländekegel D.88 -132 (serienmäßig bei
einigen Modellen)

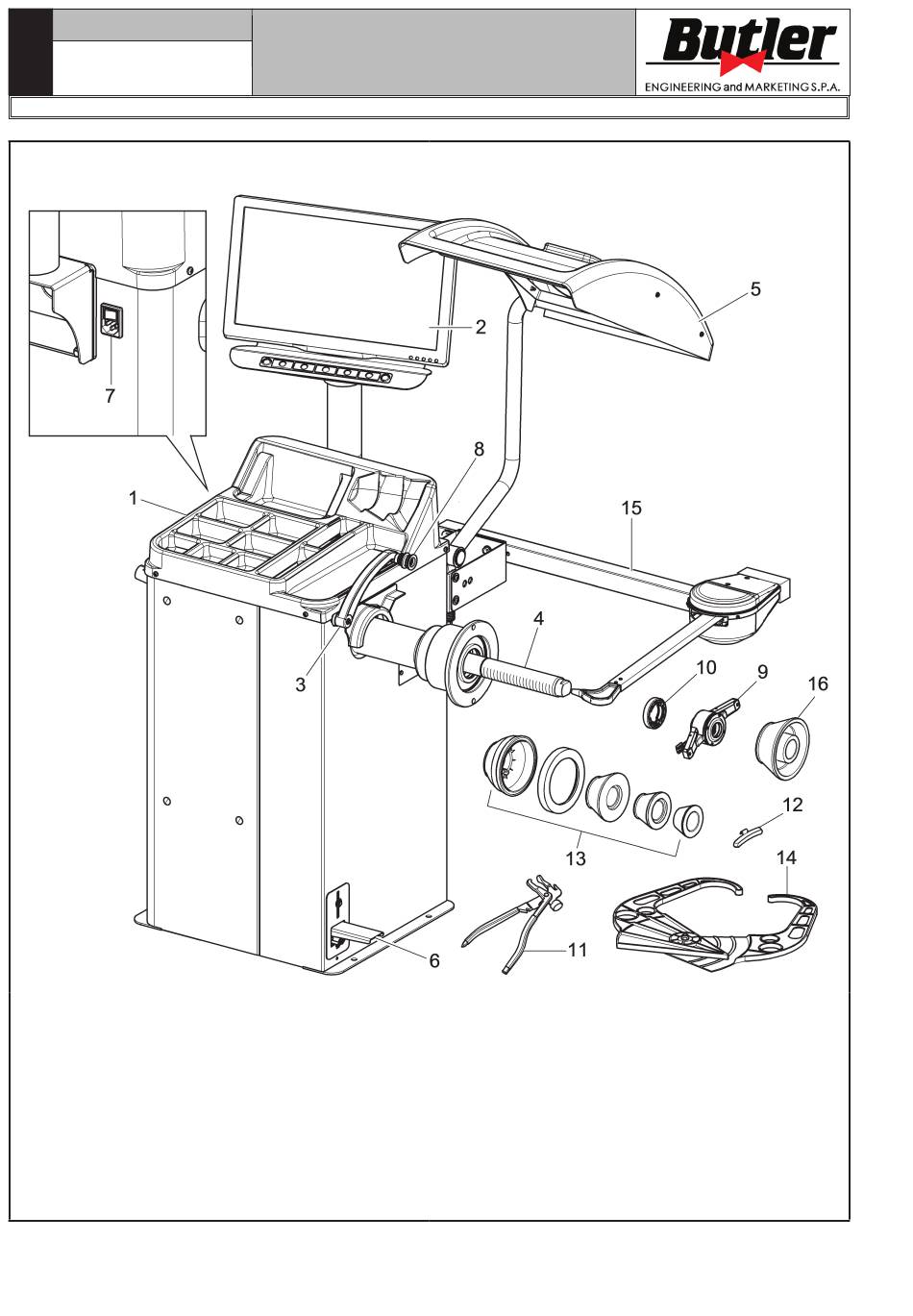

Abb. 1
