Bedientafel; Radauswuchten; Ein- Und Ausschalten Der Vorrichtung - Butler Librak350 Betriebsanleitung

1296-M024-01
DE
Seite 19 von 61
MAN MUSS DEN DRUCKRING
(ABB. 17 PKT. 1) MONTIEREN,
MIT DER SEITE DER ZÄHNE,
ODER ENTLADUNGEN ZUR NUT-
MUTTER, GERICHTET (ABB. 17
PKT. 2).

12.0 BEDIENTAFEL

Die Radauswuchtmaschinen verfügen einer Bedientafel
mit einer Tastatur, um zu interagieren und die Befehle
in grafischer Form auf dem Monitor zu betätigen.
Auf diesem Monitor gibt es alle die Informationen für
ein richtige Radauswuchtverfahren wie z.B., wo er
die Klebe- oder Klammergewichte anzubringen hat,
welche Auswuchtmethode oder Optionen gerade ver-
wendet werden sowie die korrekte Drehrichtung des
Rads für das korrekte Anordnen der internen/externen
Gewichte.

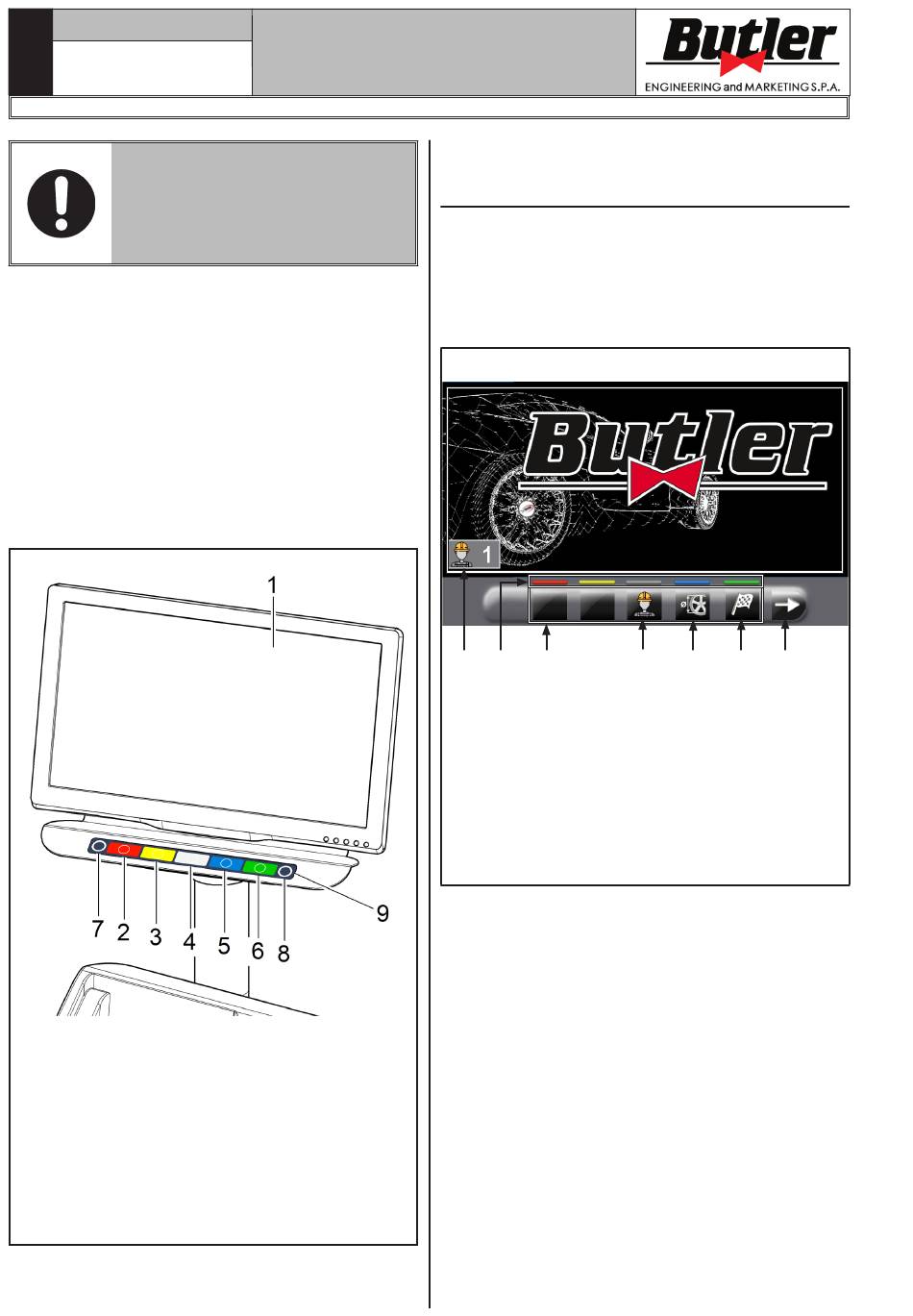

LEGENDE
1 – Monitor
2 – Taste Funktionen (rot)
3 – Taste Funktionen (gelb)
4 – Taste Funktionen (grau)
5 – Taste Funktionen (blau)
6 – Taste Funktionen (grün)
7 – Taste vorherige Seite
8 – Taste nächste Seite/Druck
9 – Knopfschalttafel (Tastatur mit 7 Tasten)
BEDIENUNGS- UND
WARTUNGSHANDBUCH
LIBRAK350 - LIBRAK350PRO

13.0 RADAUSWUCHTEN

13.1 Ein- und Ausschalten der Vorrichtung

Drücken Sie den Hauptschalter auf "ON" (Abb. 13
Pkt. 1), der in der Rückseite des Gerätes liegt.
Warten Sie einige Sekunden, bis das komplette Laden
des operationellen Programms. Das Gerät ist betriebs-
bereit, wenn der "Home"-Symbol Hauptbildschirm auf
dem Monitor sichtbar wird.
Abb. 19
Abb. 18
A B
LEGENDE
A – Anzeigefläche der Informationen/Operationen
B – Farbidentifikationstasten zu bedienen
C – Funktionssymbole
1 – Programmtaste und Erfassung des Messwerts
2 – Knopf Raddurchlauf
3 – Gehen Sie zur nächsten Seite
4 – Benutzermanagement (wenn aktiviert) (Ma-
C 4
nagement der Benutzer nicht aktiviert bei
Lieferung der Maschine)
1 2 3
