9.0

MONTAGE DER MASCHINE

JEDER AUCH NUR KLEINSTE
MECHANISCHE EINGRIFF MUSS
DURCH QUALIFIZIERTES FACH-
P E R S O N A L D U R C H G E F Ü H R T
WERDEN.
Nach dem Auspacken der verschiedenen Bauteile, ihre
Unversehrtheit und Abwesenheit eventueller Anomali-
en kontrollieren, dann unter Befolgung der folgenden
Anweisungen, und unter Beachtung der anliegenden
Abbildungen, die Montage vornehmen.
9.1

Verankerungssystem

Die verpackte Maschine ist durch voreingestellter Lö-
cher am Rahmen an der Halterungspalette befestigte.
Sie sind in der Abbildung unten angegeben. Diese
Löcher müssen auch für die Befestigung am Boden
verwendet werden, indem Bodenanker verwendet
werden (ausgeschlossenen von Lieferung). Vor dem
vollständigen Befestigen kontrollieren Sie dass, die
Verankerungspunkte auf die gleiche Ebene stellen und
korrekt die Befestigungsfläche berühren. Anderenfalls
unterbauen Sie zwischen die Maschine und die untere
Fläche, wie auf Abb. 4.
IM FALL RÄDER, DIE MEHR ALS
30 KG / 66 LBS WIEGEN, BENUTZT
WERDEN, MUSS MAN MIT DÜBEL
ERDEN.
BEDIENUNGS- UND
WARTUNGSHANDBUCH
LIBRAK350 - LIBRAK350PRO

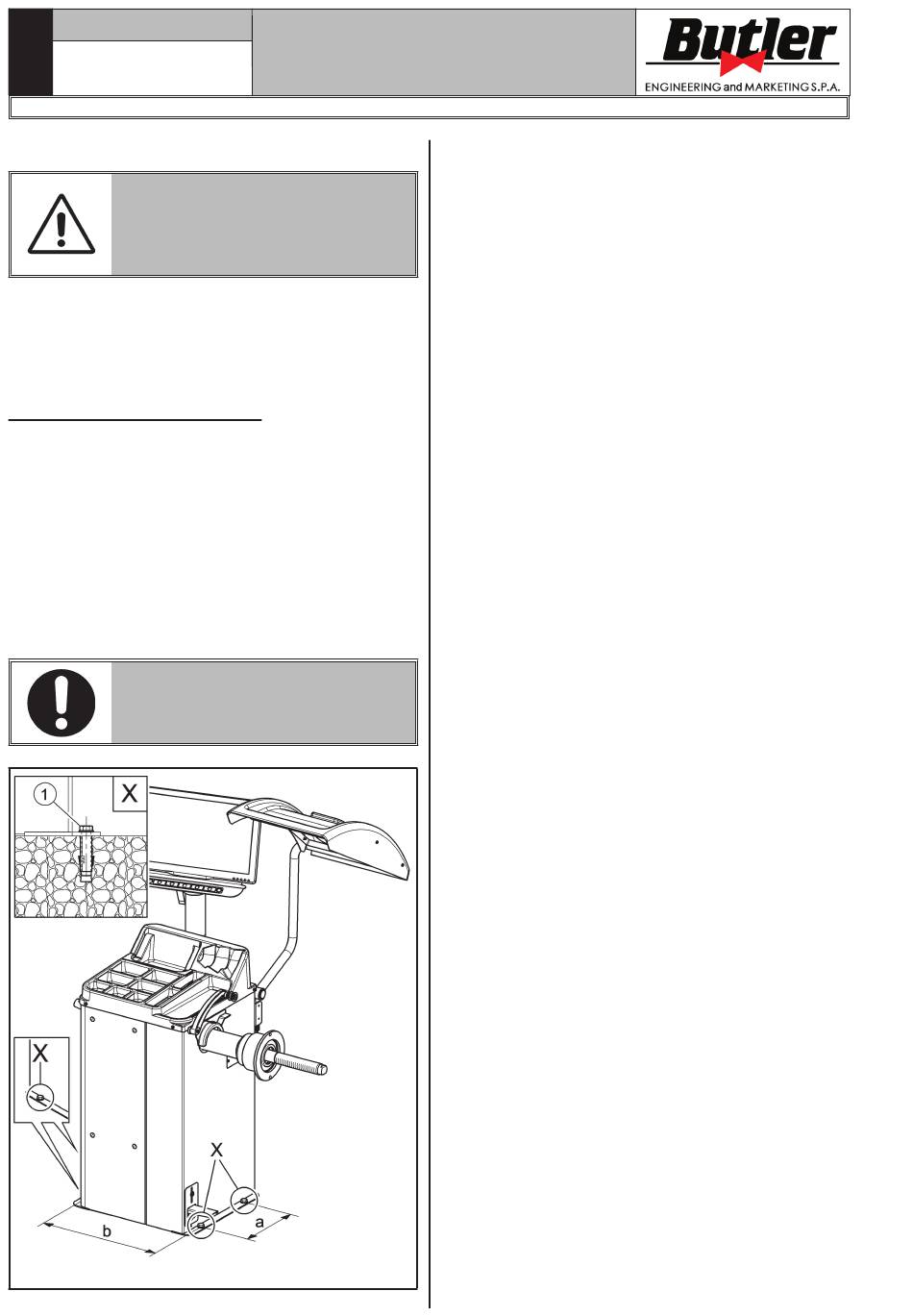

Abb. 4
a= 270 mm / 10.63"
b= 480 mm / 18.90"
• Um das Produkt am Boden zu befestigen, verwenden
Sie Dübel (Abb._4 Pkt. 1) mit einem Gewindeschaft
M8 (UNC 5/16), die für den Boden geeignet sind, auf
dem die Reifenmontiermaschine befestigt wird, und
in einer Anzahl gleich der Anzahl der am unteren
Rahmen angeordneten Befestigungslöcher;
• Löcher in den Boden bohren, die zum Einsetzen der
gewählten Dübel geeignet sind, entsprechend den
Löchern im unteren Rahmen;
• Stecken Sie die Dübel in die Löcher im Boden durch
die Löcher am unteren Rahmen und ziehen Sie die
Gewindeelemente fest;
• Ziehen Sie die Dübel am Grundrahmen mit einem
Drehmoment fest, das dem vom Dübelhersteller
angegebenen Drehmoment entspricht.
