Verwendung von Maschinen mit deakti-
viertem automatischen Taster
Die Eingabe der Maße (Durchmesser, Breite und Abstand)
der Felge muss manuell durchgeführt werden. Das Lesen
dieser Maße kann wie folgt vorgenommen werden:
- visuelles Ablesen auf Mess-Skala des Tasters (Abstand);
- Werteablesen auf Felge (Durchmesser und Breite);
- Erkennung Wertsbreite mit manuellem Taster (Breite)
(siehe Abb. 31).

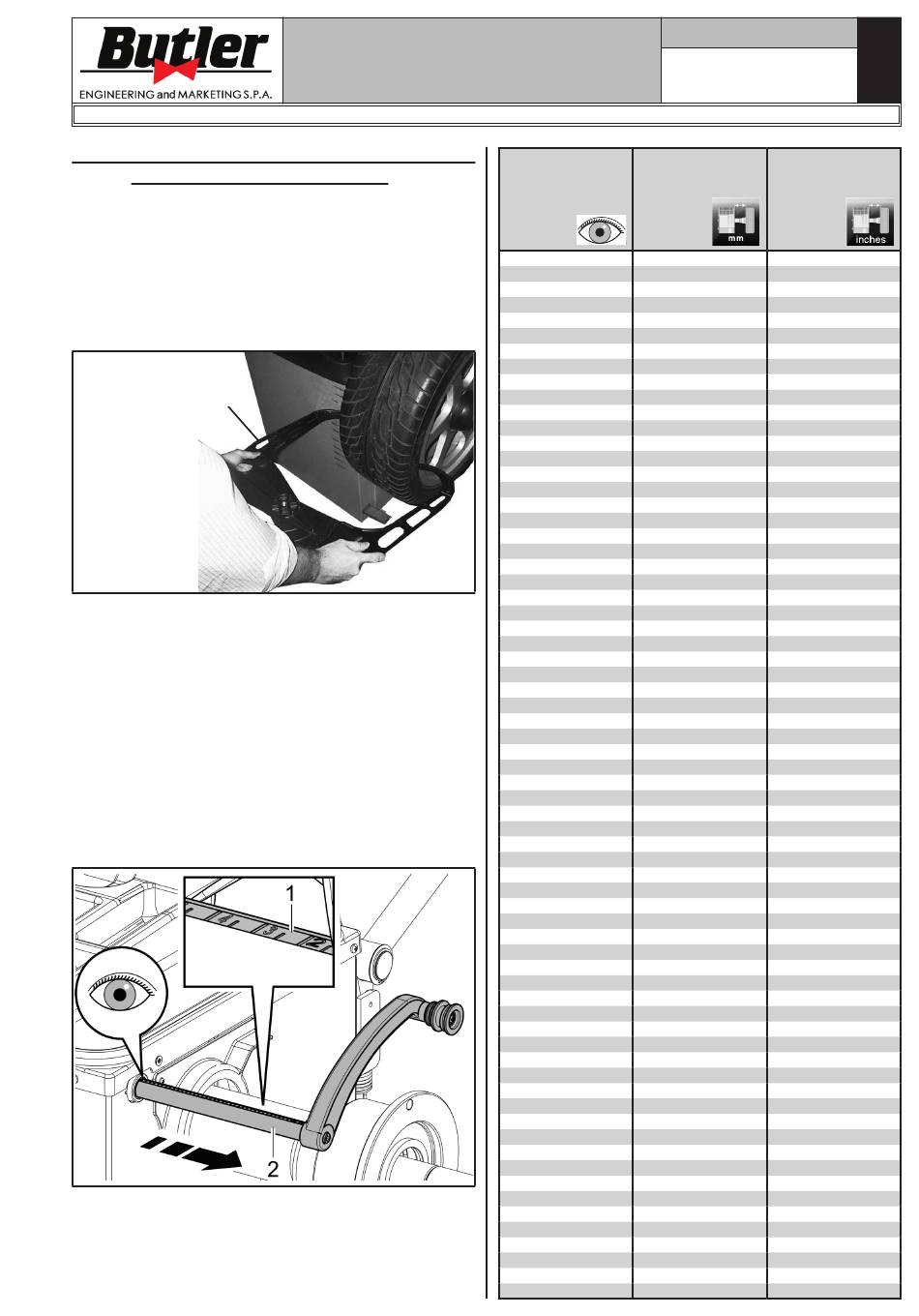

MANUELLER TASTER
Manuelle Breitemes-
sung
Abb. 31
• Visuelles Ablesen auf Mess-Skala des Tasters (Ab-
stand);
Wenn es notwendig ist oder Sie den Abstand der Felge von
der Maschine manuell eingeben möchten, müssen Sie mit
dem Arm des Abstand-Durchmesser Tasters wie unten
beschrieben vorgehen:
- Entfernen Sie den Arm des Abstand-Durchmesser Tas-
ters und bringen Sie die Gewichtszange in Kontakt mit
dem inneren Teil der Felge, wie in Abb. 21 gezeigt wird.
- Lesen Sie den Wert auf der Mess-Skala (Bez. 1 in der
folgenden Abbildung) ab, die am Arm des Abstand-
Durchmesser Tasters (Bez. 2 in der folgenden Abbildung
gezeigt) befestigt ist;
• Suchen Sie in der linken Spalte der Tabelle den erkann-
• Suchen Sie in der linken Spalte der Tabelle den erkann-
ten Wert und identifizieren Sie den entsprechenden
einzufügenden Wert;
• Geben Sie den einzugebenden Wert in das entsprechen-
de Feld auf dem Display ein.
BEDIENUNGS- UND
WARTUNGSHANDBUCH
LIBRAK350 - LIBRAK350PRO
WERT GEMESSEN
AUF DER GRA-
DUIERTEN
SKALA
1296-M024-01
Seite 30 von 61
WERT IN
MILLIMETER
ZU EINGEBEN
0,5
5
1
10
1,5
15
2
20
2,5
25
3
30
3,5
35
4
40
4,5
45
5
50
5,5
55
6
60
6,5
65
7
70
7,5
75
8
80
8,5
85
9
90
9,5
95
10
100
10,5
105
11
110
11,5
115
12
120
12,5
125
13
130
13,5
135
14
140
14,5
145
15
150
15,5
155
16
160
16,5
165
17
170
17,5
175
18
180
18,5
185
19
190
19,5
195
20
200
20,5
205
21
210
21,5
215
22
220
22,5
225
23
230
23,5
235
24
240
24,5
245
25
250
25,5
255
26
260
26,5
265
27
270
27,5
275
28
280
28,5
285
29
290
29,5
295
30
300
30,5
305
31
310
31,5
315
32
320
32,5
325
33
330
33,5
335
34
340
DE
WERT IN
ZÖLLE
ZU EINGEBEN
0.20
0.40
0.60
0.80
1.00
1.20
1.40
1.60
1.80
1.95
2.15
2.35
2.55
2.75
2.95
3.15
3.35
3.55
3.75
3.95
4.15
4.35
4.55
4.70
4.90
5.10
5.30
5.50
5.70
5.90
6.10
6.30
6.50
6.70
6.90
7.10
7.30
7.50
7.70
7.90
8.10
8.25
8.45
8.65
8.85
9.05
9.25
9.45
9.65
9.85
10.05
10.25
10.45
10.65
10.85
11.00
11.20
11.40
11.60
11.80
12.00
12.20
12.40
12.60
12.80
13.00
13.20
13.40
