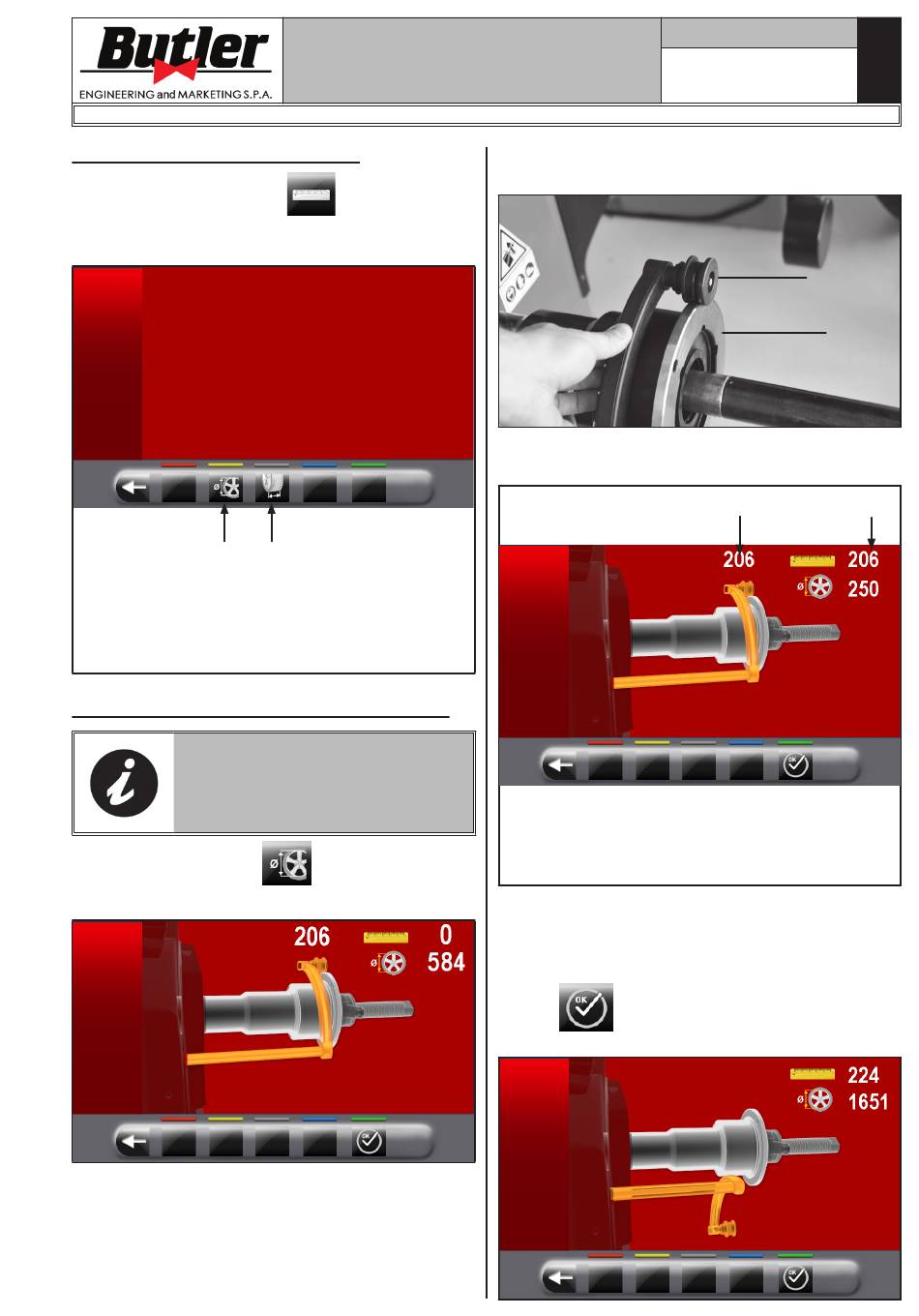

14.3.3 Kalibrierung des Tasters

Durch Drücken des Knopfs
erscheint der folgende Bildschirminhalt auf dem Mo-
nitor:
1
LEGENDE
1 – Kalibrierung des Abstand-Durchmesserstas-
ters
2 – Kalibrierung des Breitentasters (serienmäßig
bei einigen Modellen)
Kalibrierung des Abstand-Durchmesserstasters
DIE IN DEN FOLGENDEN ABBIL-
DUNGEN GEZEIGTEN ZAHLEN-
WERTE DIENEN LEDIGLICH DER
VERANSCHAULICHUNG.
Durch Drücken der Taste
Anzeige auf dem Monitor:
BEDIENUNGS- UND
WARTUNGSHANDBUCH
LIBRAK350 - LIBRAK350PRO
(Abb. 44 Pkt. 3)
2
erscheint die folgende
Seite 52 von 61
Den Taster (Abb. 45 Pkt. 1) auf die Spindelflansch
(Abb. 45 Pkt. 2) stellen.
Abb. 45
Auf dem Monitor erscheint der folgende Bildschirminhalt,
für das Anzeigen der gemessenen Werte:
Abb._46
LEGENDE
1 – Beispiel für einen vom Messgerät erfassten
Wert
2 – Wertbeispiel auf Schraubspindel
- Der Wert neben dem Symbol "Messstab" (Abb._46
Pkt. 1) muss gleich oder ±1 mm (0.04") sein, bezo-
gen auf das, was über dem Messgerät angegeben ist
(Abb._46 Pkt. 2).
- Knopf drücken. Auf dem Bildschirm erscheint
der im Folgenden wiedergegebene Bildschirm:
1296-M024-01
DE
1
2
2
