6.3 Elektrischer Anschluss

Der Leistungsanschluss der Wärmepumpe erfolgt
über ein handelsübliches 3-adriges Kabel.
Das Kabel ist bauseits beizustellen und der Lei-
tungsquerschnitt gemäß der Leistungsaufnahme
der Wärmepumpe (siehe Anhang Geräteinforma-
tion) sowie der einschlägigen VDE- (EN-) und VNB-
Vorschriften zu wählen.
In der Leistungsversorgung für die Wärmepumpe
ist eine Abschaltung mit mindestens 3 mm Kontakt-
öffnungsabstand (z.B. EVU-Sperrschütz, Leistungs-
schütz), sowie ein 1-poliger Sicherungsautomat vor-
zusehen (Auslösestrom gemäß Geräteinformation).
Die Steuerspannung wird über den Wärmepumpen-
regler zugeführt.
Die Stromversorgung des Wärmepumpenreglers
mit 230V AC-50 Hz, erfolgt gemäß seiner eigenen
Gebrauchsanweisung (Absicherung 16 A).
Die Steuerleitung (nicht im Lieferumfang enthalten)
wird mit einem mehrpoligen Steckverbinder mit dem
Wärmepumpenregler verbunden. In der Wärmepum-
pe ist der Steckverbinder am Geräteboden in unmit-
telbarer Nähe der Leitungsdurchführung durch den
Boden zu verwenden. Genauere Anweisungen sind
der Gebrauchsanweisung des Wärmepumpen-
reglers zu entnehmen.
Detaillierte Informationen siehe Anhang Stromlauf-
pläne.

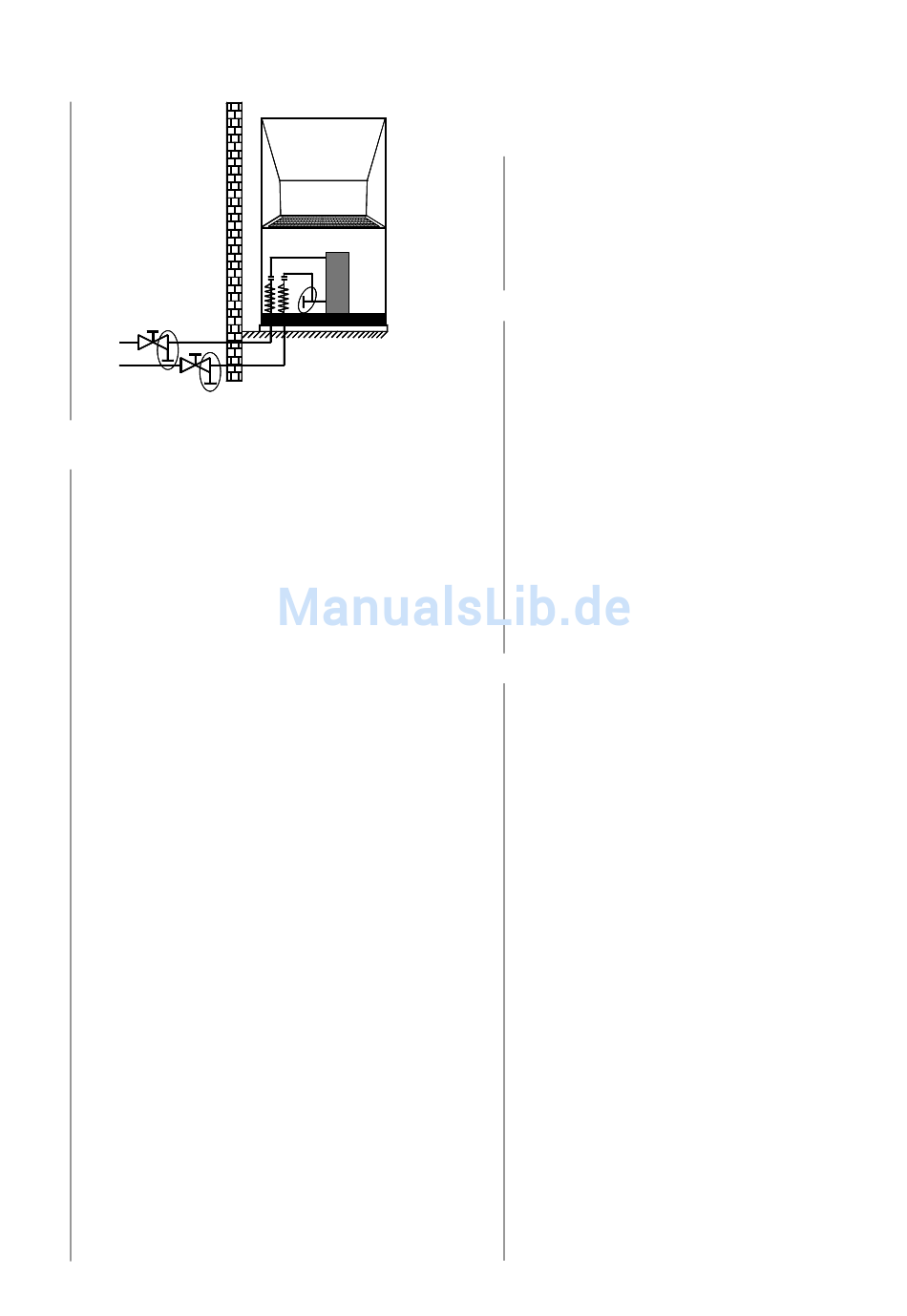

3
7
7

INBETRIEBNAHME

7.1 Allgemein

Um eine ordnungsgemäße Inbetriebnahme zu ge-
währleisten, sollte diese von einem vom Werk auto-
risierten Kundendienst durchgeführt werden. Nur
dann wird eine verlängerte Garantie von insgesamt
3 Jahren gewährt (vgl. Garantieleistung). Die Inbe-
triebnahme hat im Heizbetrieb zu erfolgen.

7.2 Vorbereitung

Vor der Inbetriebnahme müssen folgende Punkte
geprüft werden:
- Alle Anschlüsse der Wärmepumpe müssen, wie
in Kapitel 6 beschrieben, montiert sein.
- Im Heizkreislauf müssen alle Schieber, die den
korrekten Fluss des Heizwassers behindern könn-
ten, geöffnet sein.
- Der Luftansaug-/-ausblasweg muss frei sein.
- Die Drehrichtung des Ventilators muss der Pfeil-
richtung entsprechen.
- Die Einstellungen des Wärmepumpenreglers
müssen gemäß seiner Gebrauchsanweisung an
die Heizungsanlage angepasst sein.
- Der Kondensatablauf muss sichergestellt sein.

7.3 Vorgehensweise

Die Inbetriebnahme der Wärmepumpe erfolgt über
den Wärmepumpenregler. Die Einstellungen müs-
sen gemäß dessen Anleitung vollzogen werden.
Wird der Mindestheizwasserdurchsatz mittels Über-
strömventil sichergestellt, so ist dieses auf die Hei-
zungsanlage abzustimmen. Eine falsche Einstellung
kann zu verschiedenen Fehlerbildern und einem
erhöhten Energiebedarf führen. Um das Über-
strömventil richtig einzustellen, empfehlen wir fol-
gende Vorgehensweise:
a) Alle Heizkreise öffnen und das Überströmventil
schließen. Die resultierende Temperaturdifferenz
zwischen Vor- und Rücklauf ist zu ermitteln.
b) Schließen Sie alle Heizkreise, die auch im Be-
trieb je nach Nutzung geschlossen sein können,
so dass der vom Wasserdurchsatz ungünstigste
Betriebszustand vorliegt.
c) Das Überströmventil ist in diesem Betriebszu-
stand soweit zu öffnen, bis sich annähernd die
Temperaturdifferenz einstellt, die unter a) bei ge-
schlossenem Überströmventil mit offenen Heiz-
kreisen gemessen wurde.
Störungen während des Betriebes werden ebenfalls
am Wärmepumpenregler angezeigt und können, wie
in der Gebrauchsanweisung des Wärmepumpen-
reglers beschrieben, behoben werden.
