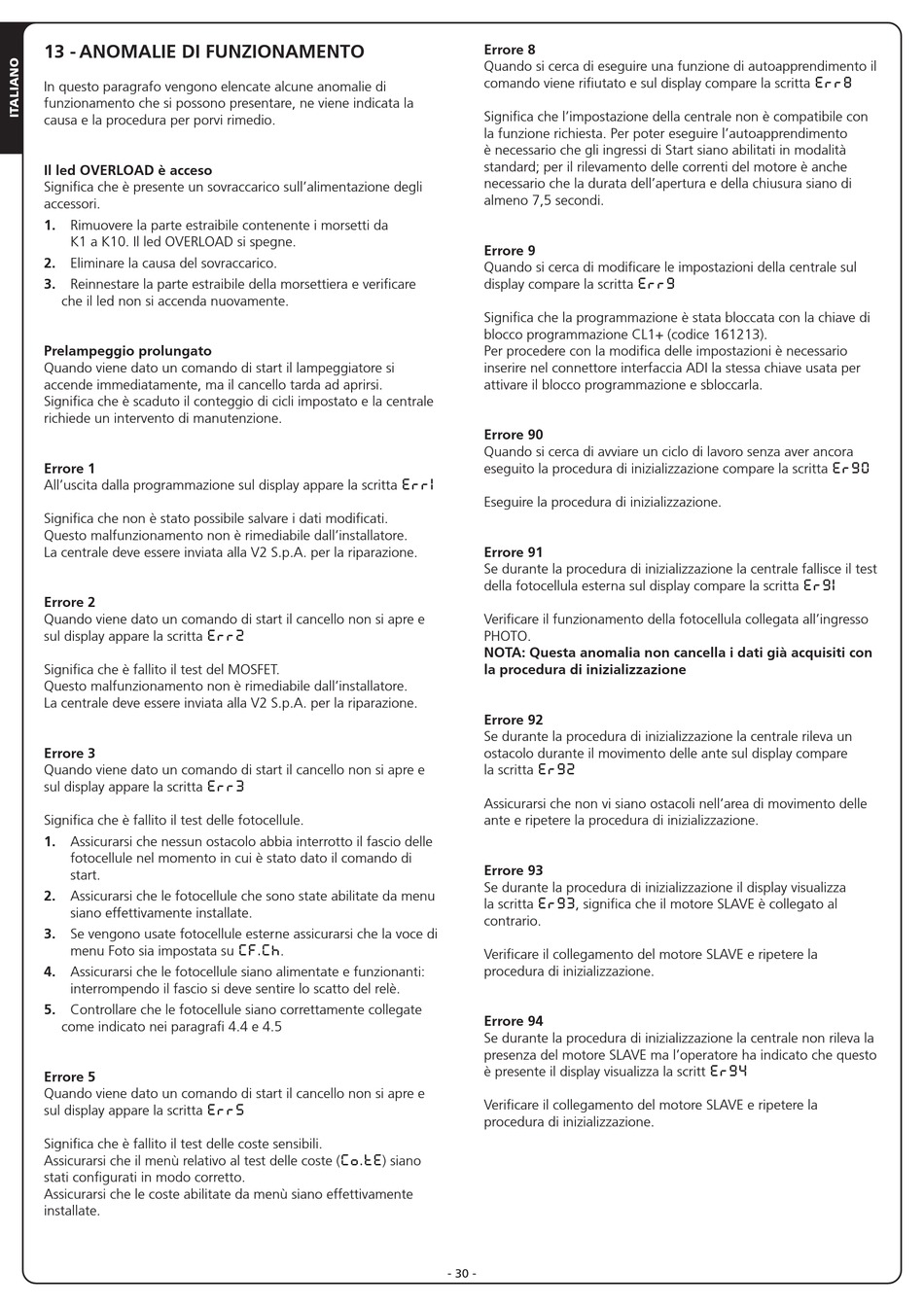

13 - ANOMALIE DI FUNZIONAMENTO

In questo paragrafo vengono elencate alcune anomalie di
funzionamento che si possono presentare, ne viene indicata la
causa e la procedura per porvi rimedio.
Il led OVERLOAD è acceso
Significa che è presente un sovraccarico sull'alimentazione degli
accessori.
1. Rimuovere la parte estraibile contenente i morsetti da
K1 a K10. Il led OVERLOAD si spegne.
2. Eliminare la causa del sovraccarico.
3.
Reinnestare la parte estraibile della morsettiera e verificare
che il led non si accenda nuovamente.
Prelampeggio prolungato
Quando viene dato un comando di start il lampeggiatore si
accende immediatamente, ma il cancello tarda ad aprirsi.
Significa che è scaduto il conteggio di cicli impostato e la centrale
richiede un intervento di manutenzione.
Errore 1
All'uscita dalla programmazione sul display appare la scritta
Significa che non è stato possibile salvare i dati modificati.
Questo malfunzionamento non è rimediabile dall'installatore.
La centrale deve essere inviata alla V2 S.p.A. per la riparazione.
Errore 2
Quando viene dato un comando di start il cancello non si apre e
Err2
sul display appare la scritta
Significa che è fallito il test del MOSFET.
Questo malfunzionamento non è rimediabile dall'installatore.
La centrale deve essere inviata alla V2 S.p.A. per la riparazione.
Errore 3
Quando viene dato un comando di start il cancello non si apre e
Err3
sul display appare la scritta
Significa che è fallito il test delle fotocellule.
1. Assicurarsi che nessun ostacolo abbia interrotto il fascio delle
fotocellule nel momento in cui è stato dato il comando di
start.
2. Assicurarsi che le fotocellule che sono state abilitate da menu
siano effettivamente installate.
3. Se vengono usate fotocellule esterne assicurarsi che la voce di
menu Foto sia impostata su
4. Assicurarsi che le fotocellule siano alimentate e funzionanti:
interrompendo il fascio si deve sentire lo scatto del relè.
5. Controllare che le fotocellule siano correttamente collegate
come indicato nei paragrafi 4.4 e 4.5
Errore 5
Quando viene dato un comando di start il cancello non si apre e
Err5
sul display appare la scritta
Significa che è fallito il test delle coste sensibili.
Assicurarsi che il menù relativo al test delle coste (
stati configurati in modo corretto.
Assicurarsi che le coste abilitate da menù siano effettivamente
installate.
Err1
CF.Ch
.
Co.tE
) siano
Errore 8
Quando si cerca di eseguire una funzione di autoapprendimento il
comando viene rifiutato e sul display compare la scritta
Significa che l'impostazione della centrale non è compatibile con
la funzione richiesta. Per poter eseguire l'autoapprendimento
è necessario che gli ingressi di Start siano abilitati in modalità
standard; per il rilevamento delle correnti del motore è anche
necessario che la durata dell'apertura e della chiusura siano di
almeno 7,5 secondi.
Errore 9
Quando si cerca di modificare le impostazioni della centrale sul
display compare la scritta
Significa che la programmazione è stata bloccata con la chiave di
blocco programmazione CL1+ (codice 161213).
Per procedere con la modifica delle impostazioni è necessario
inserire nel connettore interfaccia ADI la stessa chiave usata per
attivare il blocco programmazione e sbloccarla.
Errore 90
Quando si cerca di avviare un ciclo di lavoro senza aver ancora
eseguito la procedura di inizializzazione compare la scritta
Eseguire la procedura di inizializzazione.
Errore 91
Se durante la procedura di inizializzazione la centrale fallisce il test
della fotocellula esterna sul display compare la scritta
Verificare il funzionamento della fotocellula collegata all'ingresso
PHOTO.
NOTA: Questa anomalia non cancella i dati già acquisiti con
la procedura di inizializzazione
Errore 92
Se durante la procedura di inizializzazione la centrale rileva un
ostacolo durante il movimento delle ante sul display compare
Er92
la scritta
Assicurarsi che non vi siano ostacoli nell'area di movimento delle
ante e ripetere la procedura di inizializzazione.
Errore 93
Se durante la procedura di inizializzazione il display visualizza
Er93
la scritta , significa che il motore SLAVE è collegato al
contrario.
Verificare il collegamento del motore SLAVE e ripetere la
procedura di inizializzazione.
Errore 94
Se durante la procedura di inizializzazione la centrale non rileva la
presenza del motore SLAVE ma l'operatore ha indicato che questo
è presente il display visualizza la scritt
Verificare il collegamento del motore SLAVE e ripetere la
procedura di inizializzazione.
- 30 -
Err9
Er91
Er94
Err8
Er90
