m

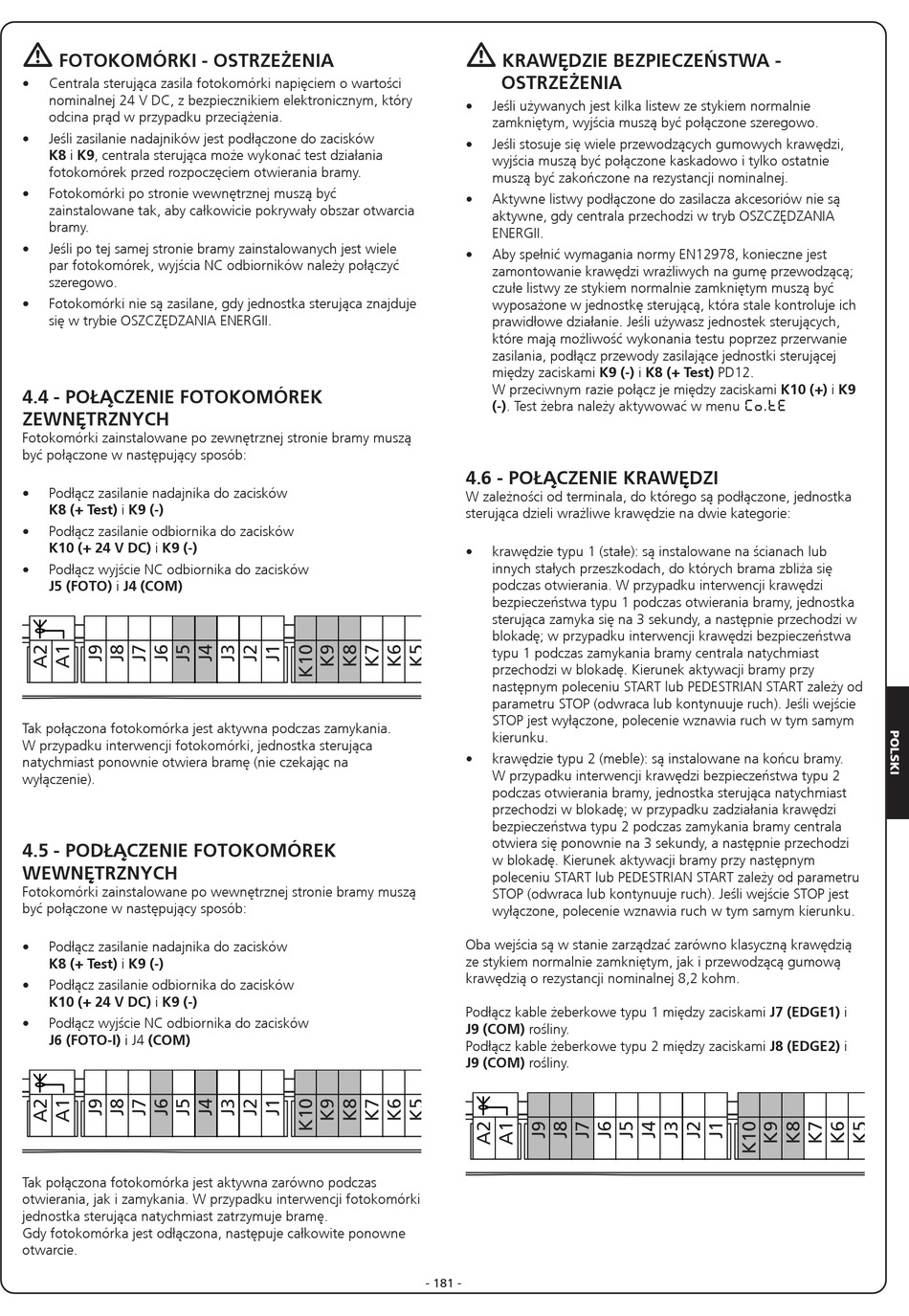

FOTOKOMÓRKI - OSTRZEŻENIA
•
Centrala sterująca zasila fotokomórki napięciem o wartości
nominalnej 24 V DC, z bezpiecznikiem elektronicznym, który
odcina prąd w przypadku przeciążenia.
•
Jeśli zasilanie nadajników jest podłączone do zacisków
K8 i K9, centrala sterująca może wykonać test działania
fotokomórek przed rozpoczęciem otwierania bramy.
•
Fotokomórki po stronie wewnętrznej muszą być
zainstalowane tak, aby całkowicie pokrywały obszar otwarcia
bramy.
•
Jeśli po tej samej stronie bramy zainstalowanych jest wiele
par fotokomórek, wyjścia NC odbiorników należy połączyć
szeregowo.
•
Fotokomórki nie są zasilane, gdy jednostka sterująca znajduje
się w trybie OSZCZĘDZANIA ENERGII.
4.4 - POŁĄCZENIE FOTOKOMÓREK
ZEWNĘTRZNYCH
Fotokomórki zainstalowane po zewnętrznej stronie bramy muszą
być połączone w następujący sposób:
•
Podłącz zasilanie nadajnika do zacisków
K8 (+ Test) i K9 (-)
•
Podłącz zasilanie odbiornika do zacisków
K10 (+ 24 V DC) i K9 (-)
•
Podłącz wyjście NC odbiornika do zacisków
J5 (FOTO) i J4 (COM)
+
Tak połączona fotokomórka jest aktywna podczas zamykania.
W przypadku interwencji fotokomórki, jednostka sterująca
TERY
natychmiast ponownie otwiera bramę (nie czekając na
wyłączenie).
4.5 - PODŁĄCZENIE FOTOKOMÓREK
WEWNĘTRZNYCH
Fotokomórki zainstalowane po wewnętrznej stronie bramy muszą
być połączone w następujący sposób:
•
Podłącz zasilanie nadajnika do zacisków
K8 (+ Test) i K9 (-)
•
Podłącz zasilanie odbiornika do zacisków
K10 (+ 24 V DC) i K9 (-)
•
Podłącz wyjście NC odbiornika do zacisków
J6 (FOTO-I) i J4 (COM)
+
Tak połączona fotokomórka jest aktywna zarówno podczas
otwierania, jak i zamykania. W przypadku interwencji fotokomórki
TERY
jednostka sterująca natychmiast zatrzymuje bramę.
Gdy fotokomórka jest odłączona, następuje całkowite ponowne
otwarcie.
Max 500mA
RECEIVER
Control unit model: PD12
POWER SUPPLY
Max 500mA
+
BATTERY
RECEIVER
- 181 -
m
KRAWĘDZIE BEZPIECZEŃSTWA -
OSTRZEŻENIA
•
Jeśli używanych jest kilka listew ze stykiem normalnie
zamkniętym, wyjścia muszą być połączone szeregowo.
•
Jeśli stosuje się wiele przewodzących gumowych krawędzi,
wyjścia muszą być połączone kaskadowo i tylko ostatnie
muszą być zakończone na rezystancji nominalnej.
•
Aktywne listwy podłączone do zasilacza akcesoriów nie są
aktywne, gdy centrala przechodzi w tryb OSZCZĘDZANIA
ENERGII.
•
Aby spełnić wymagania normy EN12978, konieczne jest
zamontowanie krawędzi wrażliwych na gumę przewodzącą;
czułe listwy ze stykiem normalnie zamkniętym muszą być
wyposażone w jednostkę sterującą, która stale kontroluje ich
prawidłowe działanie. Jeśli używasz jednostek sterujących,
które mają możliwość wykonania testu poprzez przerwanie
zasilania, podłącz przewody zasilające jednostki sterującej
między zaciskami K9 (-) i K8 (+ Test) PD12.
W przeciwnym razie połącz je między zaciskami K10 (+) i K9
(-). Test żebra należy aktywować w menu
4.6 - POŁĄCZENIE KRAWĘDZI
W zależności od terminala, do którego są podłączone, jednostka
sterująca dzieli wrażliwe krawędzie na dwie kategorie:
•
krawędzie typu 1 (stałe): są instalowane na ścianach lub
innych stałych przeszkodach, do których brama zbliża się
podczas otwierania. W przypadku interwencji krawędzi
bezpieczeństwa typu 1 podczas otwierania bramy, jednostka
sterująca zamyka się na 3 sekundy, a następnie przechodzi w
blokadę; w przypadku interwencji krawędzi bezpieczeństwa
typu 1 podczas zamykania bramy centrala natychmiast
przechodzi w blokadę. Kierunek aktywacji bramy przy
następnym poleceniu START lub PEDESTRIAN START zależy od
parametru STOP (odwraca lub kontynuuje ruch). Jeśli wejście
STOP jest wyłączone, polecenie wznawia ruch w tym samym
kierunku.
M2
•
krawędzie typu 2 (meble): są instalowane na końcu bramy.
24Vdc
W przypadku interwencji krawędzi bezpieczeństwa typu 2
podczas otwierania bramy, jednostka sterująca natychmiast
przechodzi w blokadę; w przypadku zadziałania krawędzi
bezpieczeństwa typu 2 podczas zamykania bramy centrala
otwiera się ponownie na 3 sekundy, a następnie przechodzi
w blokadę. Kierunek aktywacji bramy przy następnym
poleceniu START lub PEDESTRIAN START zależy od parametru
STOP (odwraca lub kontynuuje ruch). Jeśli wejście STOP jest
wyłączone, polecenie wznawia ruch w tym samym kierunku.
Oba wejścia są w stanie zarządzać zarówno klasyczną krawędzią
ze stykiem normalnie zamkniętym, jak i przewodzącą gumową
M1
krawędzią o rezystancji nominalnej 8,2 kohm.
24Vdc
Podłącz kable żeberkowe typu 1 między zaciskami J7 (EDGE1) i
J9 (COM) rośliny.
Podłącz kable żeberkowe typu 2 między zaciskami J8 (EDGE2) i
24 Vdc
J9 (COM) rośliny.
M2
24Vdc
Co.tE
Max 500mA
RECEIVER
