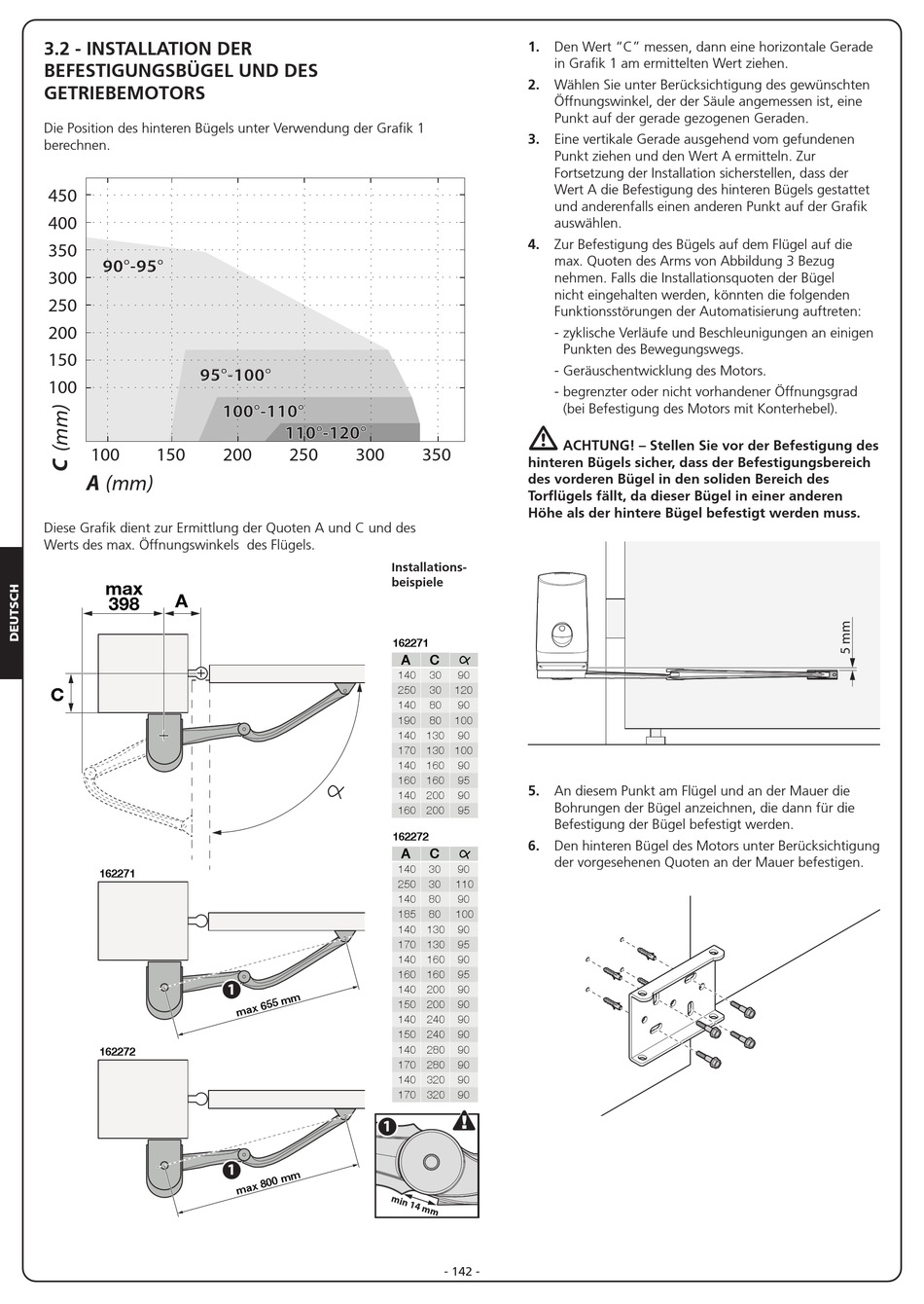

Installation Der Befestigungsbügel Und Des Getriebemotors - V2 ZORUS Bedienungsanleitung

3.2 - INSTALLATION DER
BEFESTIGUNGSBÜGEL UND DES
GETRIEBEMOTORS
Die Position des hinteren Bügels unter Verwendung der Grafik 1
berechnen.
450
400
350
90°-95°
300
250
200
150
95°-100°
100
100 150
A (mm)
Diese Grafik dient zur Ermittlung der Quoten A und C und des
Werts des max. Öffnungswinkels des Flügels.
max
A
398
C
162271
162272
100°-110°
110°-120°
200 250 300
Installations-
beispiele
162271
162272
1
1
1
1. Den Wert "C" messen, dann eine horizontale Gerade
in Grafik 1 am ermittelten Wert ziehen.
2. Wählen Sie unter Berücksichtigung des gewünschten
Öffnungswinkel, der der Säule angemessen ist, eine
Punkt auf der gerade gezogenen Geraden.
3.
Eine vertikale Gerade ausgehend vom gefundenen
Punkt ziehen und den Wert A ermitteln. Zur
Fortsetzung der Installation sicherstellen, dass der
Wert A die Befestigung des hinteren Bügels gestattet
und anderenfalls einen anderen Punkt auf der Grafik
auswählen.
4.
Zur Befestigung des Bügels auf dem Flügel auf die
max. Quoten des Arms von Abbildung 3 Bezug
nehmen. Falls die Installationsquoten der Bügel
nicht eingehalten werden, könnten die folgenden
Funktionsstörungen der Automatisierung auftreten:
- zyklische Verläufe und Beschleunigungen an einigen
Punkten des Bewegungswegs.
- Geräuschentwicklung des Motors.
- begrenzter oder nicht vorhandener Öffnungsgrad
(bei Befestigung des Motors mit Konterhebel).
m
ACHTUNG! – Stellen Sie vor der Befestigung des
350
hinteren Bügels sicher, dass der Befestigungsbereich
des vorderen Bügel in den soliden Bereich des
Torflügels fällt, da dieser Bügel in einer anderen
Höhe als der hintere Bügel befestigt werden muss.
A C
140 30 90
250 30 120
140 80 90
190 80 100
140 130 90
170 130 100
140 160 90
160 160 95
5. An diesem Punkt am Flügel und an der Mauer die
140 200 90
Bohrungen der Bügel anzeichnen, die dann für die
160 200 95
Befestigung der Bügel befestigt werden.
6.
Den hinteren Bügel des Motors unter Berücksichtigung
A C
der vorgesehenen Quoten an der Mauer befestigen.
140 30 90
250 30 110
140 80 90
185 80 100
140 130 90
170 130 95
140 160 90
160 160 95
140 200 90
150 200 90
140 240 90
150 240 90
140 280 90
170 280 90
140 320 90
170 320 90
