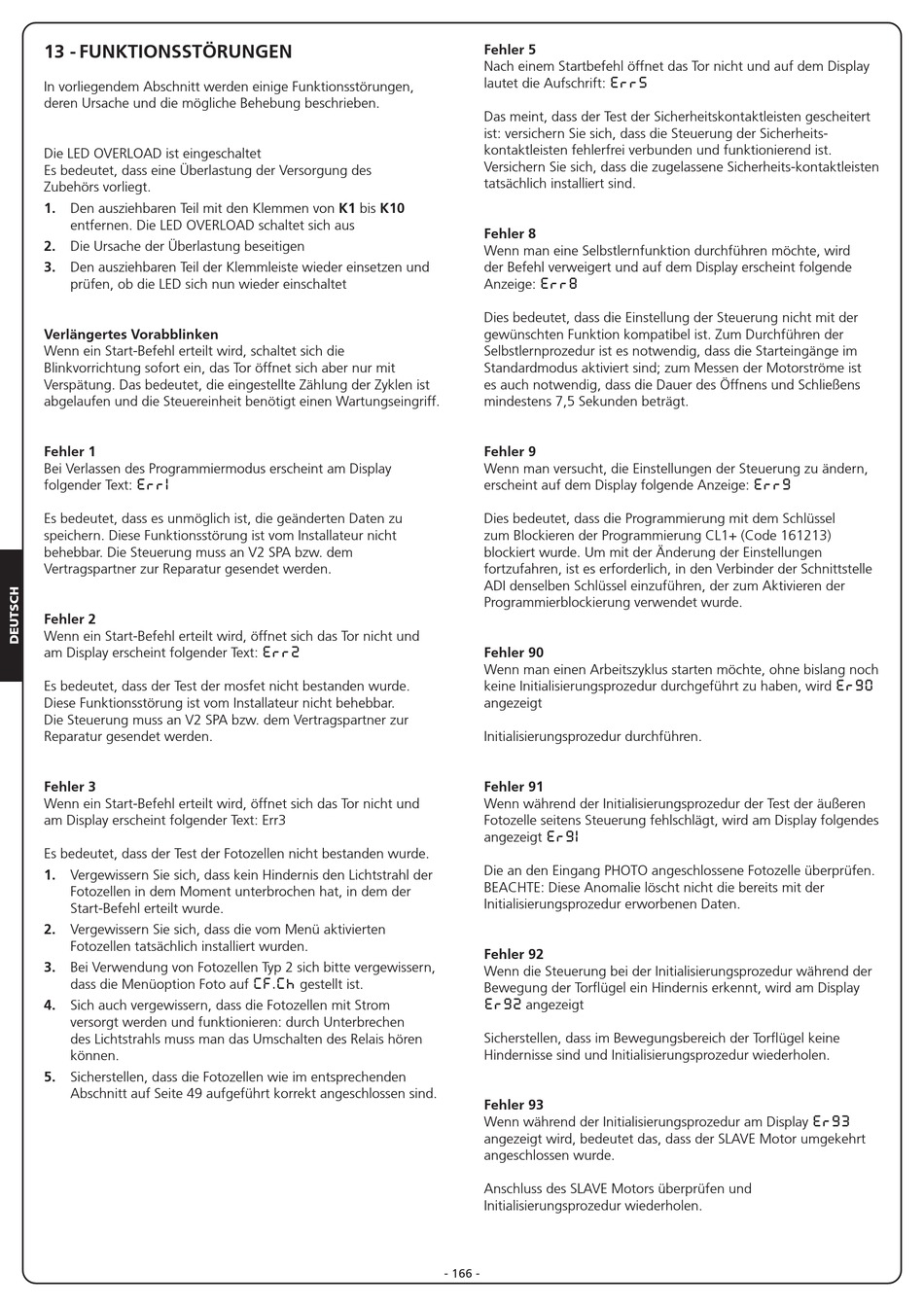

13 - FUNKTIONSSTÖRUNGEN
In vorliegendem Abschnitt werden einige Funktionsstörungen,
deren Ursache und die mögliche Behebung beschrieben.
Die LED OVERLOAD ist eingeschaltet
Es bedeutet, dass eine Überlastung der Versorgung des
Zubehörs vorliegt.
1. Den ausziehbaren Teil mit den Klemmen von K1 bis K10
entfernen. Die LED OVERLOAD schaltet sich aus
2.
Die Ursache der Überlastung beseitigen
3. Den ausziehbaren Teil der Klemmleiste wieder einsetzen und
prüfen, ob die LED sich nun wieder einschaltet
Verlängertes Vorabblinken
Wenn ein Start-Befehl erteilt wird, schaltet sich die
Blinkvorrichtung sofort ein, das Tor öffnet sich aber nur mit
Verspätung. Das bedeutet, die eingestellte Zählung der Zyklen ist
abgelaufen und die Steuereinheit benötigt einen Wartungseingriff.
Fehler 1
Bei Verlassen des Programmiermodus erscheint am Display
Err1
folgender Text:
Es bedeutet, dass es unmöglich ist, die geänderten Daten zu
speichern. Diese Funktionsstörung ist vom Installateur nicht
behebbar. Die Steuerung muss an V2 SPA bzw. dem
Vertragspartner zur Reparatur gesendet werden.
Fehler 2
Wenn ein Start-Befehl erteilt wird, öffnet sich das Tor nicht und
am Display erscheint folgender Text:
Es bedeutet, dass der Test der mosfet nicht bestanden wurde.
Diese Funktionsstörung ist vom Installateur nicht behebbar.
Die Steuerung muss an V2 SPA bzw. dem Vertragspartner zur
Reparatur gesendet werden.
Fehler 3
Wenn ein Start-Befehl erteilt wird, öffnet sich das Tor nicht und
am Display erscheint folgender Text: Err3
Es bedeutet, dass der Test der Fotozellen nicht bestanden wurde.
1. Vergewissern Sie sich, dass kein Hindernis den Lichtstrahl der
Fotozellen in dem Moment unterbrochen hat, in dem der
Start-Befehl erteilt wurde.
2.
Vergewissern Sie sich, dass die vom Menü aktivierten
Fotozellen tatsächlich installiert wurden.
3.
Bei Verwendung von Fotozellen Typ 2 sich bitte vergewissern,
dass die Menüoption Foto auf
4.
Sich auch vergewissern, dass die Fotozellen mit Strom
versorgt werden und funktionieren: durch Unterbrechen
des Lichtstrahls muss man das Umschalten des Relais hören
können.
5. Sicherstellen, dass die Fotozellen wie im entsprechenden
Abschnitt auf Seite 49 aufgeführt korrekt angeschlossen sind.
Err2
CF.Ch
gestellt ist.
Fehler 5
Nach einem Startbefehl öffnet das Tor nicht und auf dem Display
Err5
lautet die Aufschrift:
Das meint, dass der Test der Sicherheitskontaktleisten gescheitert
ist: versichern Sie sich, dass die Steuerung der Sicherheits-
kontaktleisten fehlerfrei verbunden und funktionierend ist.
Versichern Sie sich, dass die zugelassene Sicherheits-kontaktleisten
tatsächlich installiert sind.
Fehler 8
Wenn man eine Selbstlernfunktion durchführen möchte, wird
der Befehl verweigert und auf dem Display erscheint folgende
Err8
Anzeige:
Dies bedeutet, dass die Einstellung der Steuerung nicht mit der
gewünschten Funktion kompatibel ist. Zum Durchführen der
Selbstlernprozedur ist es notwendig, dass die Starteingänge im
Standardmodus aktiviert sind; zum Messen der Motorströme ist
es auch notwendig, dass die Dauer des Öffnens und Schließens
mindestens 7,5 Sekunden beträgt.
Fehler 9
Wenn man versucht, die Einstellungen der Steuerung zu ändern,
erscheint auf dem Display folgende Anzeige:
Dies bedeutet, dass die Programmierung mit dem Schlüssel
zum Blockieren der Programmierung CL1+ (Code 161213)
blockiert wurde. Um mit der Änderung der Einstellungen
fortzufahren, ist es erforderlich, in den Verbinder der Schnittstelle
ADI denselben Schlüssel einzuführen, der zum Aktivieren der
Programmierblockierung verwendet wurde.
Fehler 90
Wenn man einen Arbeitszyklus starten möchte, ohne bislang noch
keine Initialisierungsprozedur durchgeführt zu haben, wird
angezeigt
Initialisierungsprozedur durchführen.
Fehler 91
Wenn während der Initialisierungsprozedur der Test der äußeren
Fotozelle seitens Steuerung fehlschlägt, wird am Display folgendes
Er91
angezeigt
Die an den Eingang PHOTO angeschlossene Fotozelle überprüfen.
BEACHTE: Diese Anomalie löscht nicht die bereits mit der
Initialisierungsprozedur erworbenen Daten.
Fehler 92
Wenn die Steuerung bei der Initialisierungsprozedur während der
Bewegung der Torflügel ein Hindernis erkennt, wird am Display
Er92
angezeigt
Sicherstellen, dass im Bewegungsbereich der Torflügel keine
Hindernisse sind und Initialisierungsprozedur wiederholen.
Fehler 93
Wenn während der Initialisierungsprozedur am Display
angezeigt wird, bedeutet das, dass der SLAVE Motor umgekehrt
angeschlossen wurde.
Anschluss des SLAVE Motors überprüfen und
Initialisierungsprozedur wiederholen.
