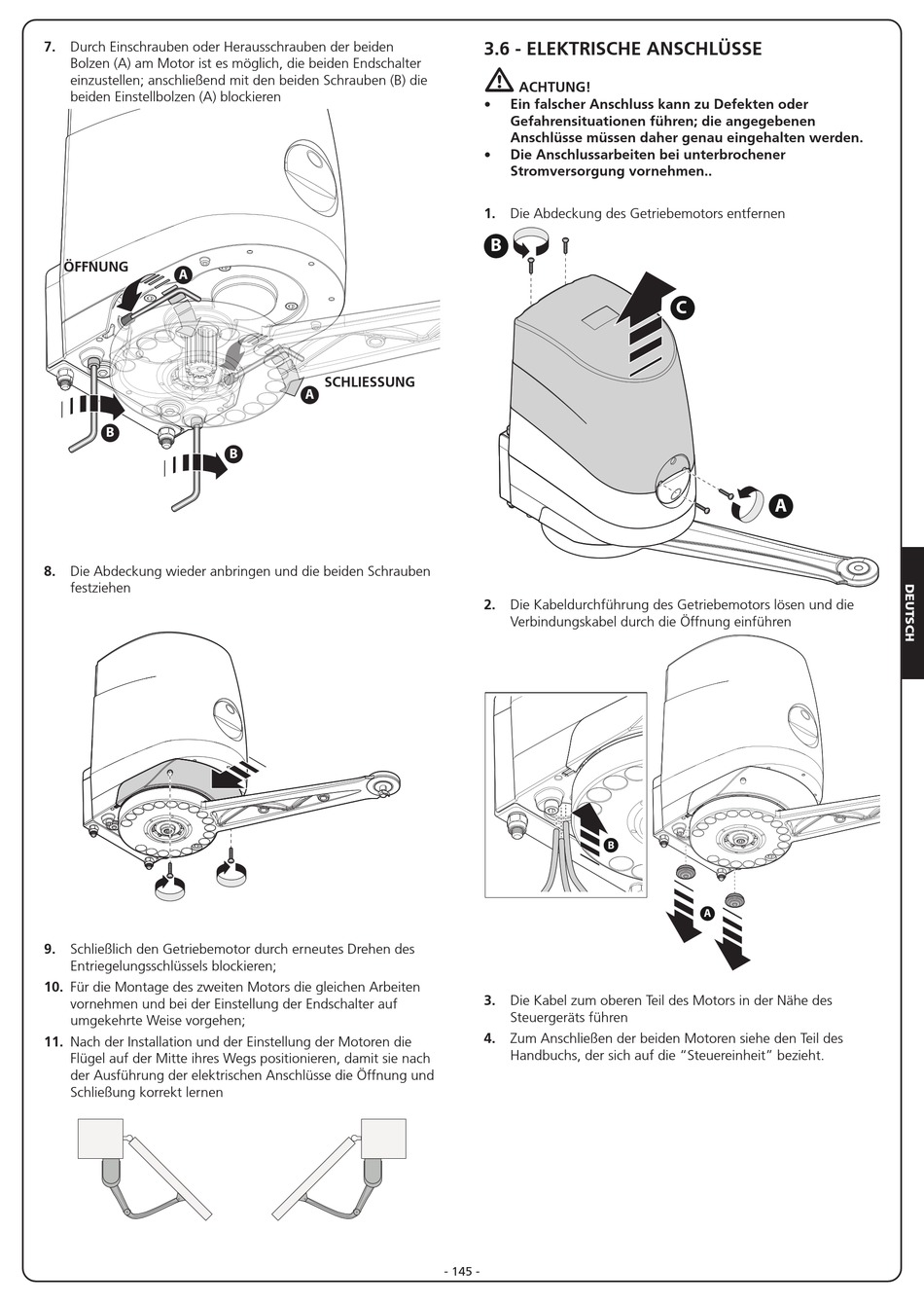

7.
Durch Einschrauben oder Herausschrauben der beiden
Bolzen (A) am Motor ist es möglich, die beiden Endschalter
einzustellen; anschließend mit den beiden Schrauben (B) die
beiden Einstellbolzen (A) blockieren
ÖFFNUNG
A
B
8.
Die Abdeckung wieder anbringen und die beiden Schrauben
festziehen
9.
Schließlich den Getriebemotor durch erneutes Drehen des
Entriegelungsschlüssels blockieren;
10. Für die Montage des zweiten Motors die gleichen Arbeiten
vornehmen und bei der Einstellung der Endschalter auf
umgekehrte Weise vorgehen;
11. Nach der Installation und der Einstellung der Motoren die
Flügel auf der Mitte ihres Wegs positionieren, damit sie nach
der Ausführung der elektrischen Anschlüsse die Öffnung und
Schließung korrekt lernen
SCHLIESSUNG
A
B
3.6 - ELEKTRISCHE ANSCHLÜSSE
m
ACHTUNG!
•
Ein falscher Anschluss kann zu Defekten oder
Gefahrensituationen führen; die angegebenen
Anschlüsse müssen daher genau eingehalten werden.
•
Die Anschlussarbeiten bei unterbrochener
Stromversorgung vornehmen..
1.
Die Abdeckung des Getriebemotors entfernen
B
2.
Die Kabeldurchführung des Getriebemotors lösen und die
Verbindungskabel durch die Öffnung einführen
B
3.
Die Kabel zum oberen Teil des Motors in der Nähe des
Steuergeräts führen
4.
Zum Anschließen der beiden Motoren siehe den Teil des
Handbuchs, der sich auf die "Steuereinheit" bezieht.
- 145 -
