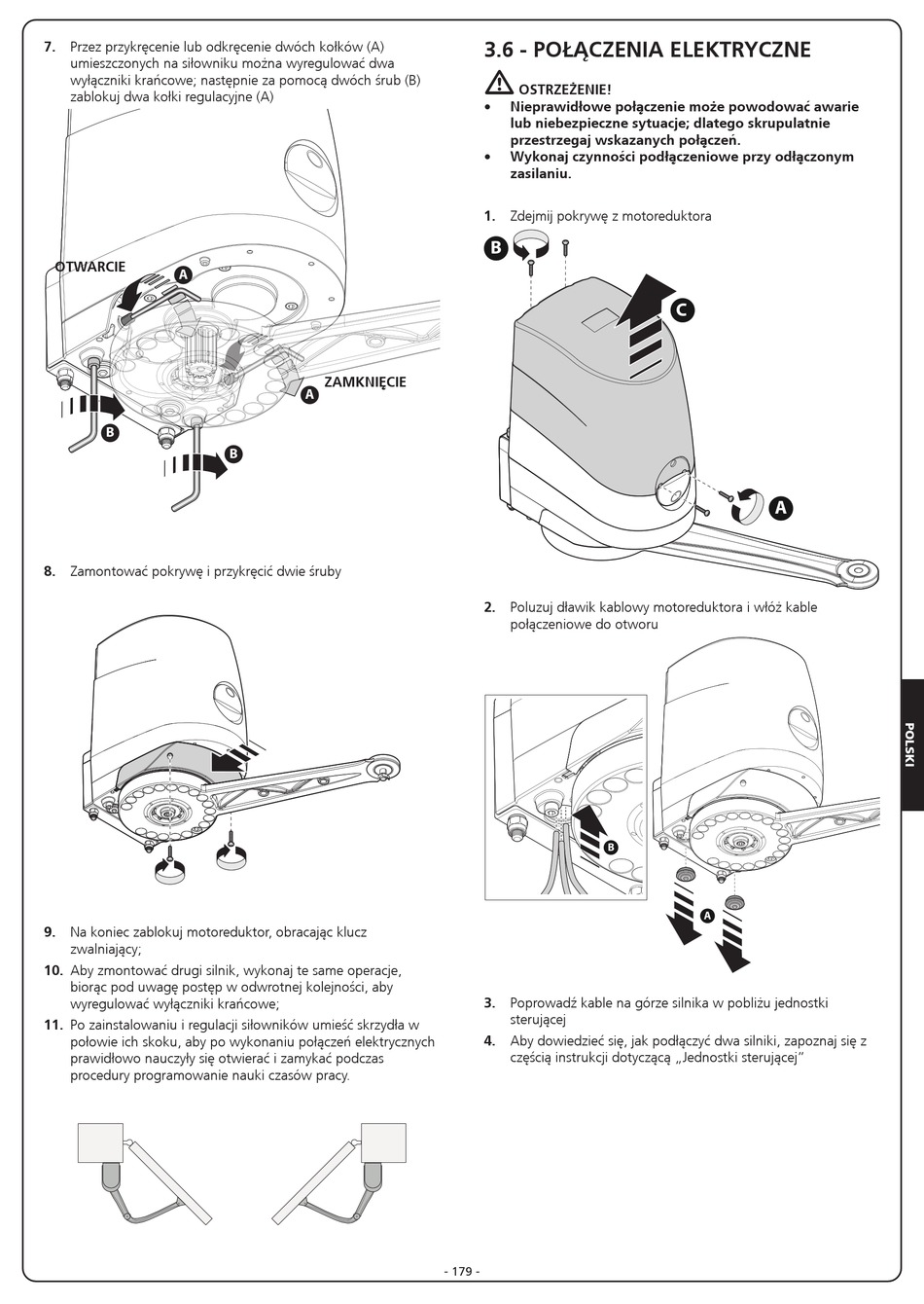

7. Przez przykręcenie lub odkręcenie dwóch kołków (A)
umieszczonych na siłowniku można wyregulować dwa
wyłączniki krańcowe; następnie za pomocą dwóch śrub (B)
zablokuj dwa kołki regulacyjne (A)
OTWARCIE
A
B
8. Zamontować pokrywę i przykręcić dwie śruby
9.
Na koniec zablokuj motoreduktor, obracając klucz
zwalniający;
10. Aby zmontować drugi silnik, wykonaj te same operacje,
biorąc pod uwagę postęp w odwrotnej kolejności, aby
wyregulować wyłączniki krańcowe;
11. Po zainstalowaniu i regulacji siłowników umieść skrzydła w
połowie ich skoku, aby po wykonaniu połączeń elektrycznych
prawidłowo nauczyły się otwierać i zamykać podczas
procedury programowanie nauki czasów pracy.
ZAMKNIĘCIE
A
B
3.6 - POŁĄCZENIA ELEKTRYCZNE
m
OSTRZEŻENIE!
• Nieprawidłowe połączenie może powodować awarie
lub niebezpieczne sytuacje; dlatego skrupulatnie
przestrzegaj wskazanych połączeń.
• Wykonaj czynności podłączeniowe przy odłączonym
zasilaniu.
1. Zdejmij pokrywę z motoreduktora
B
2. Poluzuj dławik kablowy motoreduktora i włóż kable
połączeniowe do otworu
B
3. Poprowadź kable na górze silnika w pobliżu jednostki
sterującej
4. Aby dowiedzieć się, jak podłączyć dwa silniki, zapoznaj się z
częścią instrukcji dotyczącą „Jednostki sterującej"
- 179 -
C
A
A
