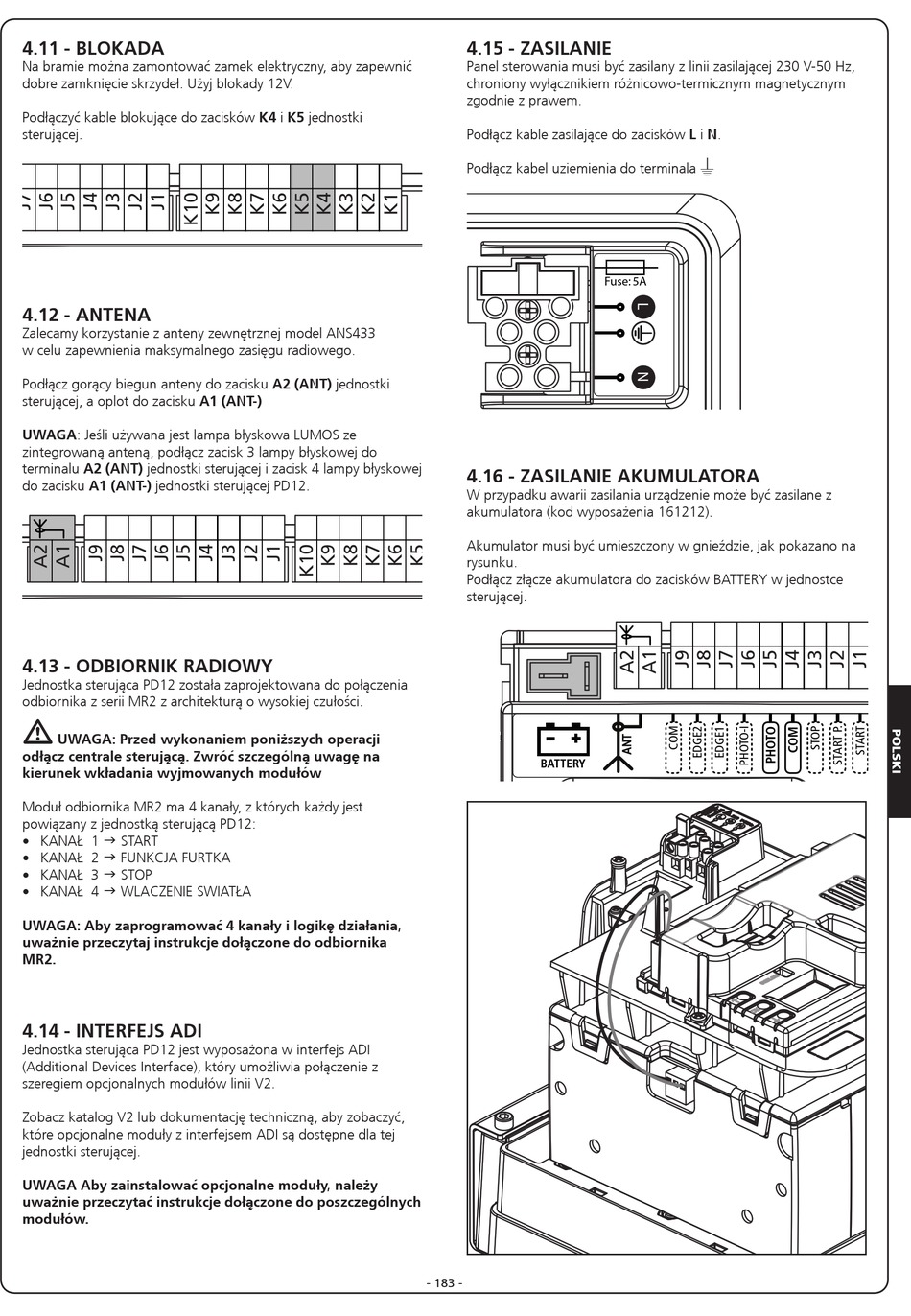

4.11 - BLOKADA
Na bramie można zamontować zamek elektryczny, aby zapewnić
dobre zamknięcie skrzydeł. Użyj blokady 12V.
Podłączyć kable blokujące do zacisków K4 i K5 jednostki
sterującej.

4.12 - ANTENA

Zalecamy korzystanie z anteny zewnętrznej model ANS433
w celu zapewnienia maksymalnego zasięgu radiowego.
RECEIVER
Podłącz gorący biegun anteny do zacisku A2 (ANT) jednostki
sterującej, a oplot do zacisku A1 (ANT-)
UWAGA: Jeśli używana jest lampa błyskowa LUMOS ze
zintegrowaną anteną, podłącz zacisk 3 lampy błyskowej do
terminalu A2 (ANT) jednostki sterującej i zacisk 4 lampy błyskowej
do zacisku A1 (ANT-) jednostki sterującej PD12.
+
TERY

4.13 - ODBIORNIK RADIOWY

Jednostka sterująca PD12 została zaprojektowana do połączenia
odbiornika z serii MR2 z architekturą o wysokiej czułości.
m
UWAGA: Przed wykonaniem poniższych operacji
odłącz centrale sterującą. Zwróć szczególną uwagę na
kierunek wkładania wyjmowanych modułów
Moduł odbiornika MR2 ma 4 kanały, z których każdy jest
powiązany z jednostką sterującą PD12:
g
• KANAŁ 1 START
g
• KANAŁ 2 FUNKCJA FURTKA
g
• KANAŁ 3 STOP
g
• KANAŁ 4 WLACZENIE SWIATŁA
UWAGA: Aby zaprogramować 4 kanały i logikę działania,
uważnie przeczytaj instrukcje dołączone do odbiornika
MR2.

4.14 - INTERFEJS ADI

Jednostka sterująca PD12 jest wyposażona w interfejs ADI
(Additional Devices Interface), który umożliwia połączenie z
szeregiem opcjonalnych modułów linii V2.
Zobacz katalog V2 lub dokumentację techniczną, aby zobaczyć,
które opcjonalne moduły z interfejsem ADI są dostępne dla tej
jednostki sterującej.
UWAGA Aby zainstalować opcjonalne moduły, należy
uważnie przeczytać instrukcje dołączone do poszczególnych
modułów.
Max 500mA
M2
24Vdc
M1
Control unit model: PD12
24Vdc
24 Vdc
POWER SUPPLY
Max 500mA
RECEIVER
Control unit model: PD12

4.15 - ZASILANIE

Panel sterowania musi być zasilany z linii zasilającej 230 V-50 Hz,
chroniony wyłącznikiem różnicowo-termicznym magnetycznym
zgodnie z prawem.
Podłącz kable zasilające do zacisków L i N.
Podłącz kabel uziemienia do terminala

4.16 - ZASILANIE AKUMULATORA

W przypadku awarii zasilania urządzenie może być zasilane z
akumulatora (kod wyposażenia 161212).
Akumulator musi być umieszczony w gnieździe, jak pokazano na
rysunku.
Podłącz złącze akumulatora do zacisków BATTERY w jednostce
sterującej.
M2
24Vdc
+
BATTERY
M1
24Vdc
24 Vdc
POWER SUPPLY
- 183 -
W
Fuse: 5A
Max 5
RECEIVER
