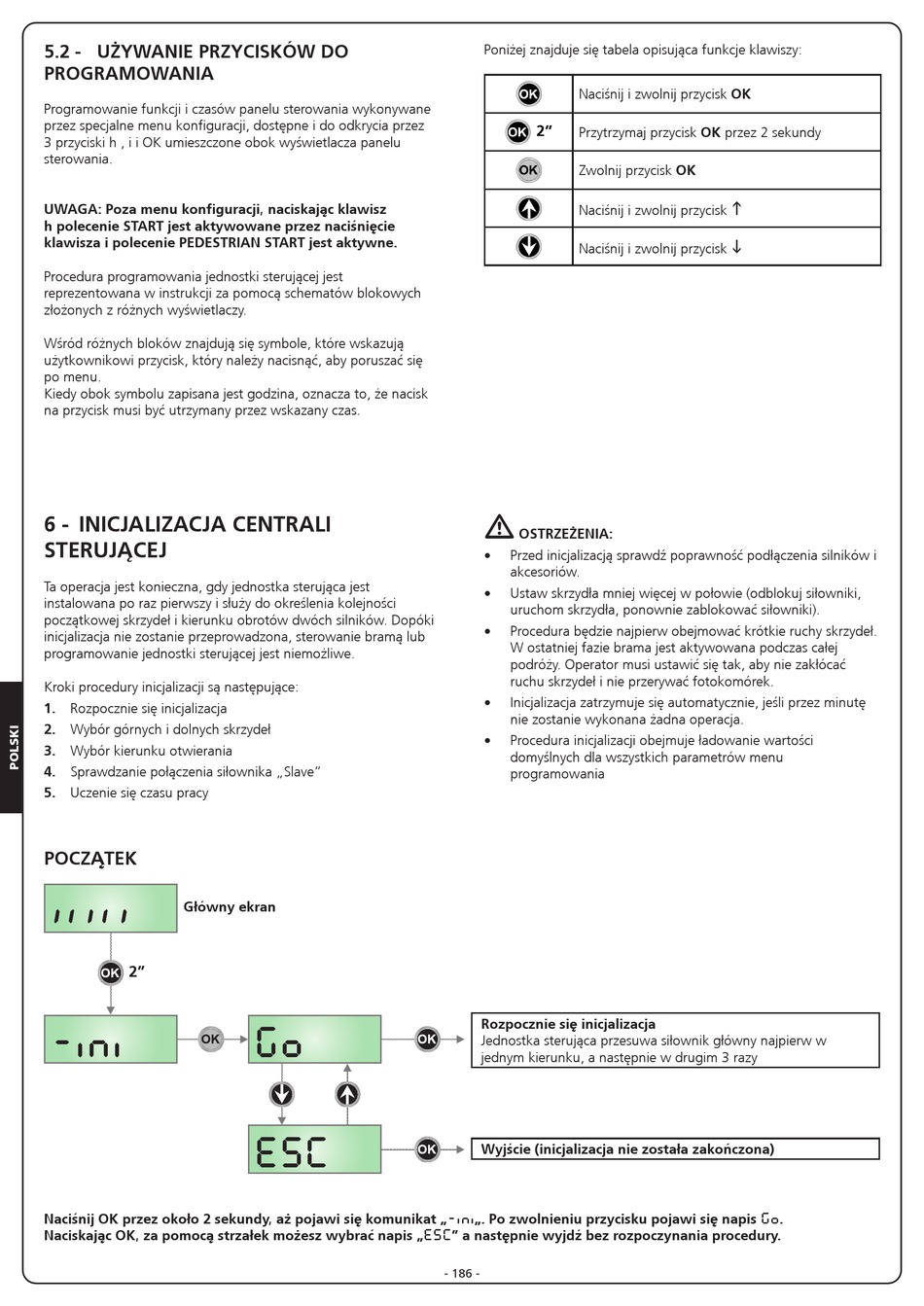

5.2 - UŻYWANIE PRZYCISKÓW DO
PROGRAMOWANIA
Programowanie funkcji i czasów panelu sterowania wykonywane
przez specjalne menu konfiguracji, dostępne i do odkrycia przez
3 przyciski h , i i OK umieszczone obok wyświetlacza panelu
sterowania.
UWAGA: Poza menu konfiguracji, naciskając klawisz
h polecenie START jest aktywowane przez naciśnięcie
klawisza i polecenie PEDESTRIAN START jest aktywne.
Procedura programowania jednostki sterującej jest
reprezentowana w instrukcji za pomocą schematów blokowych
złożonych z różnych wyświetlaczy.
Wśród różnych bloków znajdują się symbole, które wskazują
użytkownikowi przycisk, który należy nacisnąć, aby poruszać się
po menu.
Kiedy obok symbolu zapisana jest godzina, oznacza to, że nacisk
na przycisk musi być utrzymany przez wskazany czas.
6 - INICJALIZACJA CENTRALI
STERUJĄCEJ
Ta operacja jest konieczna, gdy jednostka sterująca jest
instalowana po raz pierwszy i służy do określenia kolejności
początkowej skrzydeł i kierunku obrotów dwóch silników. Dopóki
inicjalizacja nie zostanie przeprowadzona, sterowanie bramą lub
programowanie jednostki sterującej jest niemożliwe.
Kroki procedury inicjalizacji są następujące:
1.
Rozpocznie się inicjalizacja
2.
Wybór górnych i dolnych skrzydeł
3.
Wybór kierunku otwierania
4.
Sprawdzanie połączenia siłownika „Slave"
5.
Uczenie się czasu pracy
POCZĄTEK
Główny ekran
2''
-ini
Naciśnij OK przez około 2 sekundy, aż pojawi się komunikat „
Naciskając OK, za pomocą strzałek możesz wybrać napis „
Go
ESC
ESC
Poniżej znajduje się tabela opisująca funkcje klawiszy:
Naciśnij i zwolnij przycisk OK
Przytrzymaj przycisk OK przez 2 sekundy
Zwolnij przycisk OK
Naciśnij i zwolnij przycisk
Naciśnij i zwolnij przycisk
m
OSTRZEŻENIA:
•
Przed inicjalizacją sprawdź poprawność podłączenia silników i
akcesoriów.
•
Ustaw skrzydła mniej więcej w połowie (odblokuj siłowniki,
uruchom skrzydła, ponownie zablokować siłowniki).
•
Procedura będzie najpierw obejmować krótkie ruchy skrzydeł.
W ostatniej fazie brama jest aktywowana podczas całej
podróży. Operator musi ustawić się tak, aby nie zakłócać
ruchu skrzydeł i nie przerywać fotokomórek.
•
Inicjalizacja zatrzymuje się automatycznie, jeśli przez minutę
nie zostanie wykonana żadna operacja.
•
Procedura inicjalizacji obejmuje ładowanie wartości
domyślnych dla wszystkich parametrów menu
programowania
Rozpocznie się inicjalizacja
Jednostka sterująca przesuwa siłownik główny najpierw w
jednym kierunku, a następnie w drugim 3 razy
Wyjście (inicjalizacja nie została zakończona)
-ini
„. Po zwolnieniu przycisku pojawi się napis
" a następnie wyjdź bez rozpoczynania procedury.
- 186 -
