3.3 - MONTAŻ SIŁOWNIKA NA UCHWYTACH
MOCUJĄCYCH

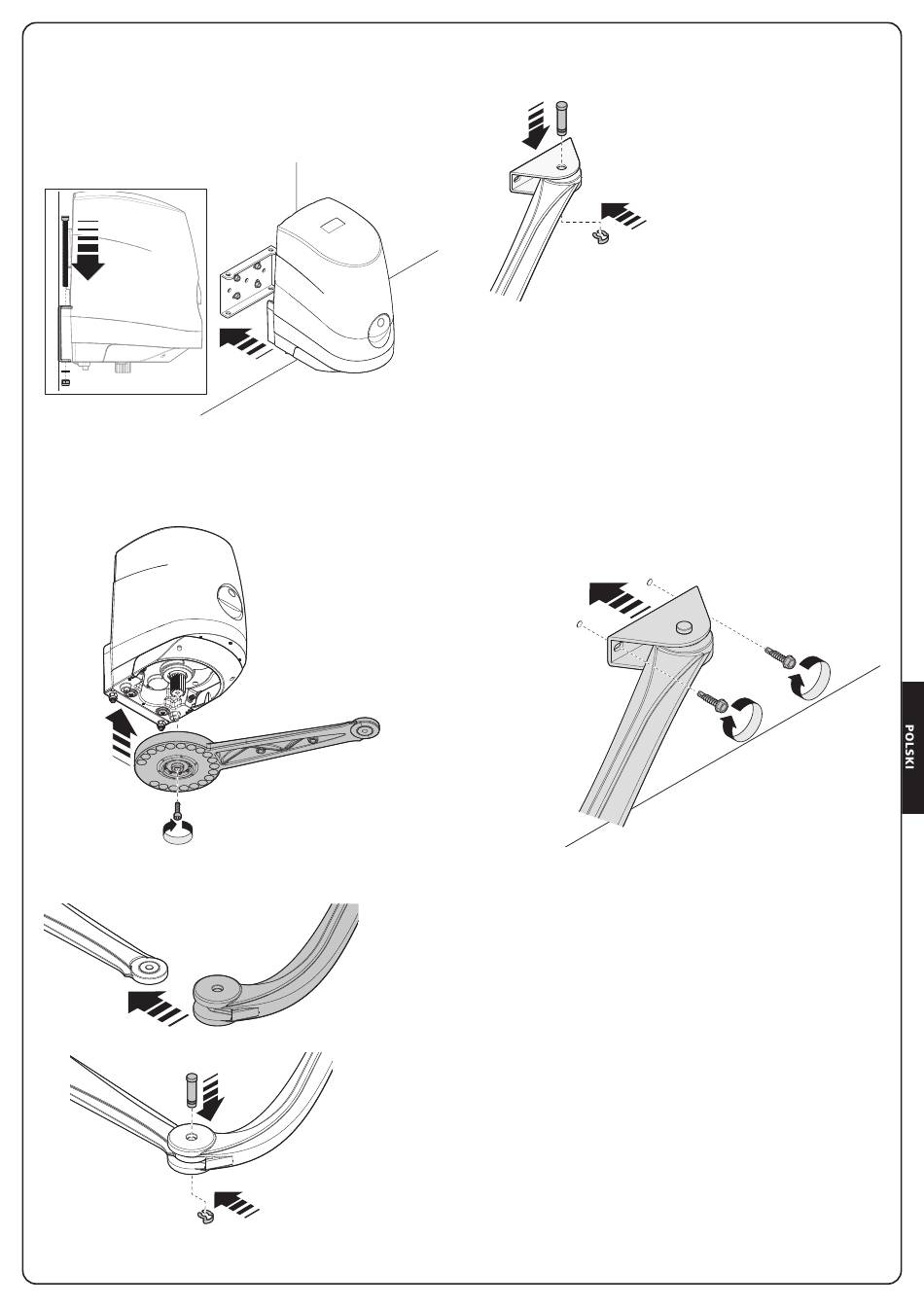

Zamontować motoreduktor na tylnym wsporniku:
1. Przymocuj motoreduktor do wspornika, jak pokazano na rys.
7 za pomocą dostarczonych śrub, podkładek i nakrętek;
2. Dokręć nakrętki całkowicie do śrub.
Zamontować ramiona do silnika:
1. Przymocuj ramię do motoreduktora za pomocą śruby;
2. Połącz oba ramiona razem za pomocą pręta i Segera
Zamontować motoreduktor na przednim wsporniku:
1. Przymocuj ramię motoreduktora do wspornika, jak pokazano
na rys. 10 za pomocą pręta i Segera
2. Zabezpiecz Segera aż do oparcia
3.4 - MONTAŻ PRZEDNIEGO UCHWYTU
MOCUJĄCEGO
1. Przedni wspornik musi być przymocowany do skrzydła bramy;
2. Określić wysokość, na której należy ustawić wspornik przedni,
zgodnie z rys. 4;
3. Przymocuj wspornik do stałej części skrzydła bramy rys.11.
