Reinigung Und Wartung; Anschluss An Rsd1 - Banner Q5X Kurzanleitung

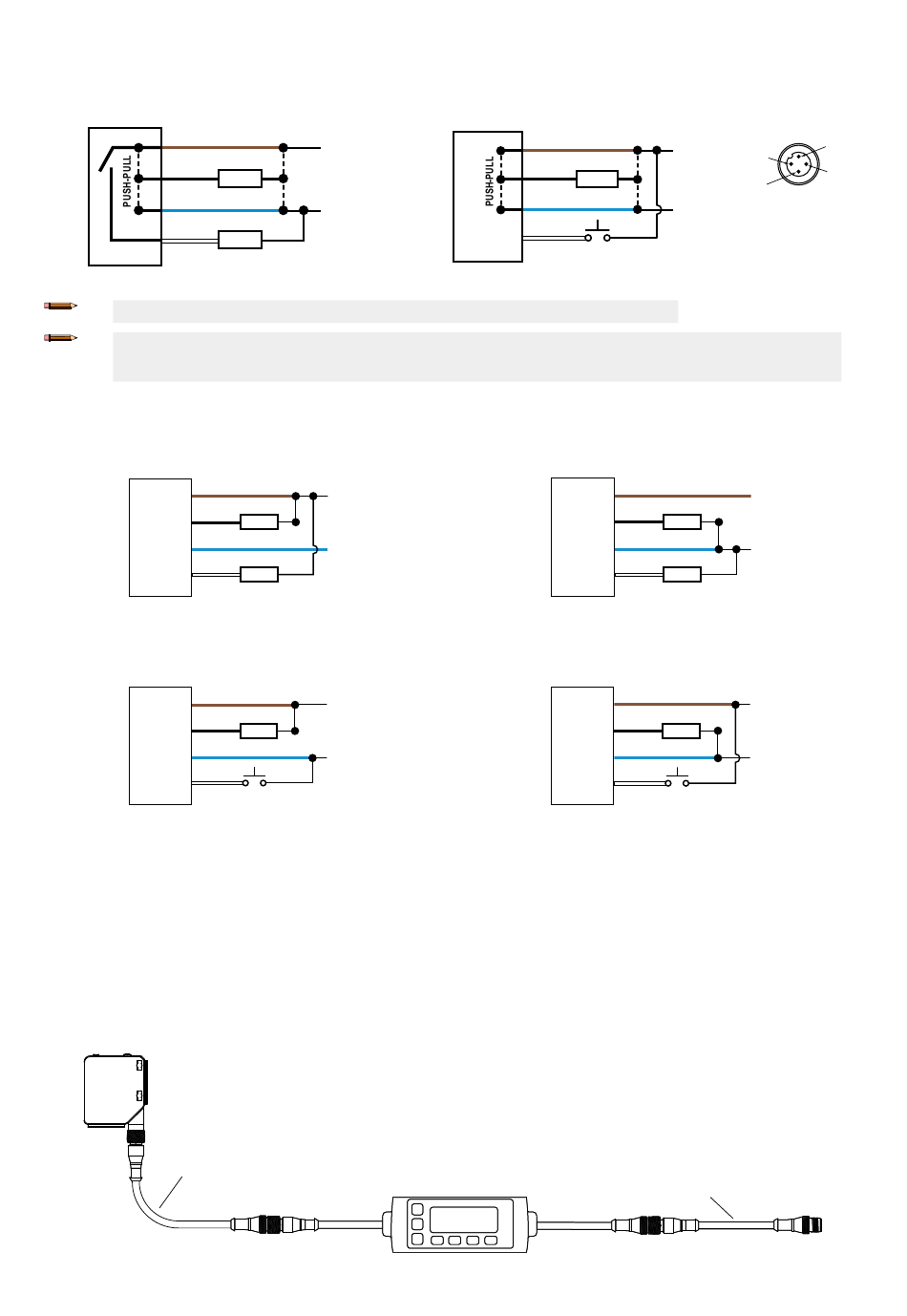

Schaltplan
Abbildung 10. Kanal 2 als PNP-Schaltausgang oder als PFM-Ausgang
1
4 CH1
3
CH2
2
Anmerkung: Freie Anschlussdrähte müssen an einen Klemmenblock angeschlossen werden.
Anmerkung: Die Programmierleitungsfunktion und Polarität für Kanal 2 ist vom Benutzer wählbar. Standardmäßig ist
diese Leitung als pnp-Ausgang eingestellt. Einzelheiten zur Verwendung als externer Programmiereingang oder als
Pulsfrequenzmodulationsausgang (PFM) finden Sie in der Bedienungsanleitung (Ident-Nr. 208794).
NPN-Schaltausgänge
Abbildung 12. Kanal 1 = NPN-Ausgang, Kanal 2 = NPN-Ausgang
1
4
3
2
NPN-Ausgang und Remote-Eingang
Abbildung 14. Kanal 1 = NPN-Ausgang, Kanal 2 = externer NPN-Programmiereingang
1
4
3
2

Reinigung und Wartung

Gehen Sie bei der Installation und beim Betrieb vorsichtig mit dem Sensor um. Sensorfenster, die durch Fingerabdrücke, Staub, Wasser, Öl
usw. verschmutzt sind, können ein Streulicht erzeugen, das möglicherweise die Spitzenleistung des Sensors vermindert. Reinigen Sie das
Fenster mit einem Druckluftgebläse mit Filter und reinigen Sie es anschließend je nach Bedarf nur mit Wasser und einem nichtfasernden Tuch.

Anschluss an RSD1

Das folgende Diagramm veranschaulicht den Anschluss des Q5X an das optionale Zubehörgerät RSD1.
Q5X
Beidseitig vorkonfektionierter Sensor Pin 2 bis Pin 5
MQDC-4501SS
MQDC-4506SS
4
+
10-30 V DC
Last
–
Last
+
CH1
10-30 V DC
Last
–
CH2
Last
+
CH1
10−30 V DC
Last
–
CH2
Externer
Programmiereingang
www.bannerengineering.com - Tel: +1-763-544-3164
Abbildung 11. Kanal 2 als externer Programmiereingang
1
4 CH1
3
CH2
2
Abbildung 13. Kanal 1 = PNP-Ausgang, Kanal 2 = PNP-Ausgang
PNP-Ausgang und externer Programmiereingang
Abbildung 15. Kanal 1 = PNP-Ausgang, Kanal 2 = externer PNP-Programmiereingang
Abbildung 16. Q5X an RSD1
Beidseitig vorkonfektioniert, geschirmt
RSD1
Q5X Laser-Messsensor mit Hintergrundausblendung
+
10−30 V DC
Last
–
Schlüssel
Externe Progr.
Eingang
PNP-Schaltausgänge
1
4 CH1
10-30 V DC
Last
3
2 CH2
Last
1
+
4 CH1
10−30 V DC
Last
3
–
2 CH2
Externer
Programmiereingang
MQDEC3-503SS
MQDEC3-506SS
MQDEC3-515SS
MQDEC3-530SS
Offene Anschlüsse, geschirmt
MQDEC2-506
MQDEC2-515
MQDEC2-530
1
2
4
3
1 = Braun
2 = Weiß
3 = Blau
4 = Schwarz
+
–
P/N 208795 Rev. C
