Beim 2-pt-, BGS-, FGS- und DYN TEACH-Modus wird auf dem Display der aktuelle Abstand zum Objekt in Zentimetern
angezeigt. Beim dualen TEACH-Programmiermodus wird auf der Anzeige der Anteil der Oberfläche in Prozent ange-
zeigt, der mit der einprogrammierten Referenzoberfläche übereinstimmt. Ein Anzeigewert von
Sensor nicht programmiert wurde.

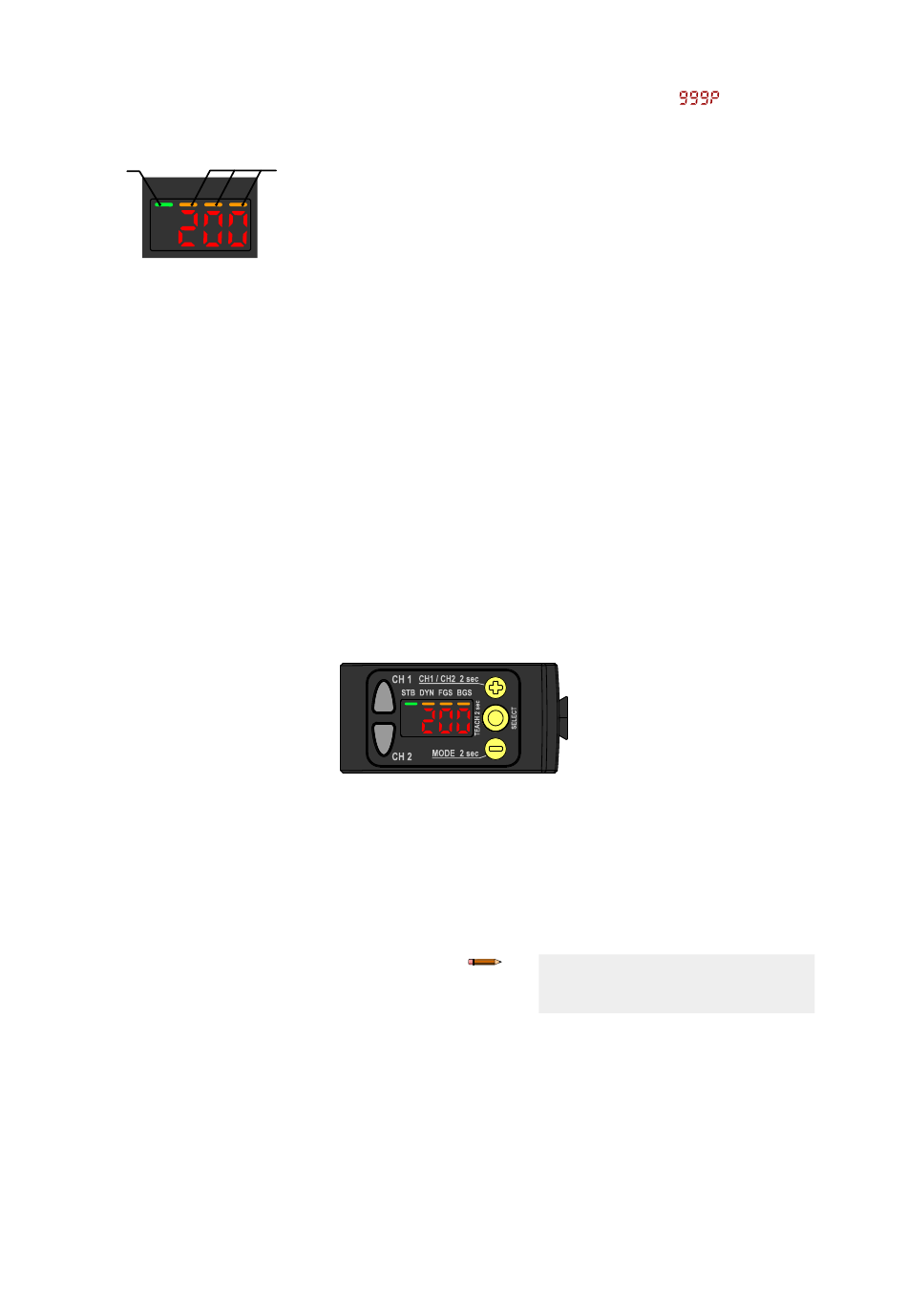

Abbildung 3. Display im RUN-Modus
1
STB DYN FGS BGS
Anzeige für Ausgänge
• Ein – Ausgang eingeschaltet
• Aus – Ausgang ausgeschaltet
Stabilitätsanzeige (STB)
• Ein – Stabiles Signal innerhalb des angegebenen
Erfassungsbereichs
• Blinkend – Marginales Signal; das Ziel liegt außer-
halb der Grenzen des angegebenen Erfassungs-
bereichs oder es ist eine Mehrfachspitzen-Bedin-
gung vorhanden.
• Aus – Kein Ziel innerhalb des angegebenen Erfas-
sungsbereichs erkannt.

1.4.2 Tasten

Verwenden Sie zum Programmieren des Sensors die Sensortasten (SELECT)(TEACH), (+)(CH1/CH2) und (-)(MODE).
(SELECT)(TEACH)
• Drücken Sie diese Taste, um Menüelemente im
Setup-Modus auszuwählen.
• Drücken Sie die Taste und halten Sie sie länger als
2 Sekunden gedrückt, um den ausgewählten
TEACH-Modus zu starten (standardmäßig ist die
Zweipunkt-TEACH-Programmierung gewählt).
(-)(MODE)
• Drücken Sie diese Taste, um im Setup-Modus zum
Sensormenü zu navigieren.
• Drücken Sie diese Taste, um die Einstellwerte zu
ändern; halten Sie sie gedrückt, um die numeri-
schen Werte zu vermindern.
• Drücken Sie diese Taste länger als 2 Sekunden,
um den SETUP-Modus aufzurufen.
2
1. Stabilitätsanzeige (STB–Grün)
2. Anzeigen für aktive TEACH-Programmierung
•
•
•
www.bannerengineering.com
DYN–Dynamisch (Gelb)
FGS–Vordergrundausblendung (Gelb)
BGS–Hintergrundausblendung (Gelb)
Aktive TEACH-Indikatoren (DYN, FGS und BGS)
• DYN, FGS und BGS deaktiviert – Zweipunkt-
TEACH-Programmierung ausgewählt (Standard)
• DYN ein – Dynamische TEACH-Programmierung
ausgewählt
• FGS ein – TEACH-Programmierung für Vorder-
grundausblendung ausgewählt
• BGS ein – TEACH-Programmierung für Hinter-
grundausblendung ausgewählt
• DYN, FGS und BGS ein – gemeinsame TEACH-
Programmierung ausgewählt
(+)(CH1/CH2)
• Drücken Sie diese Taste, um im Setup-Modus zum
Sensormenü zu navigieren.
• Drücken Sie diese Taste, um die Einstellwerte zu
ändern; halten Sie sie gedrückt, um die numeri-
schen Werte zu erhöhen.
• Drücken Sie diese Tasten länger als 2 Sekunden,
um zwischen Kanal 1 und Kanal 2 umzuschalten.
Anmerkung: Beim Navigieren durch
das Menü werden die Menüpunkte na-
cheinander durchlaufend angezeigt.
Q5X Laser-Messsensor mit IO-Link
gibt an, dass der
