Anschluss an RSD1

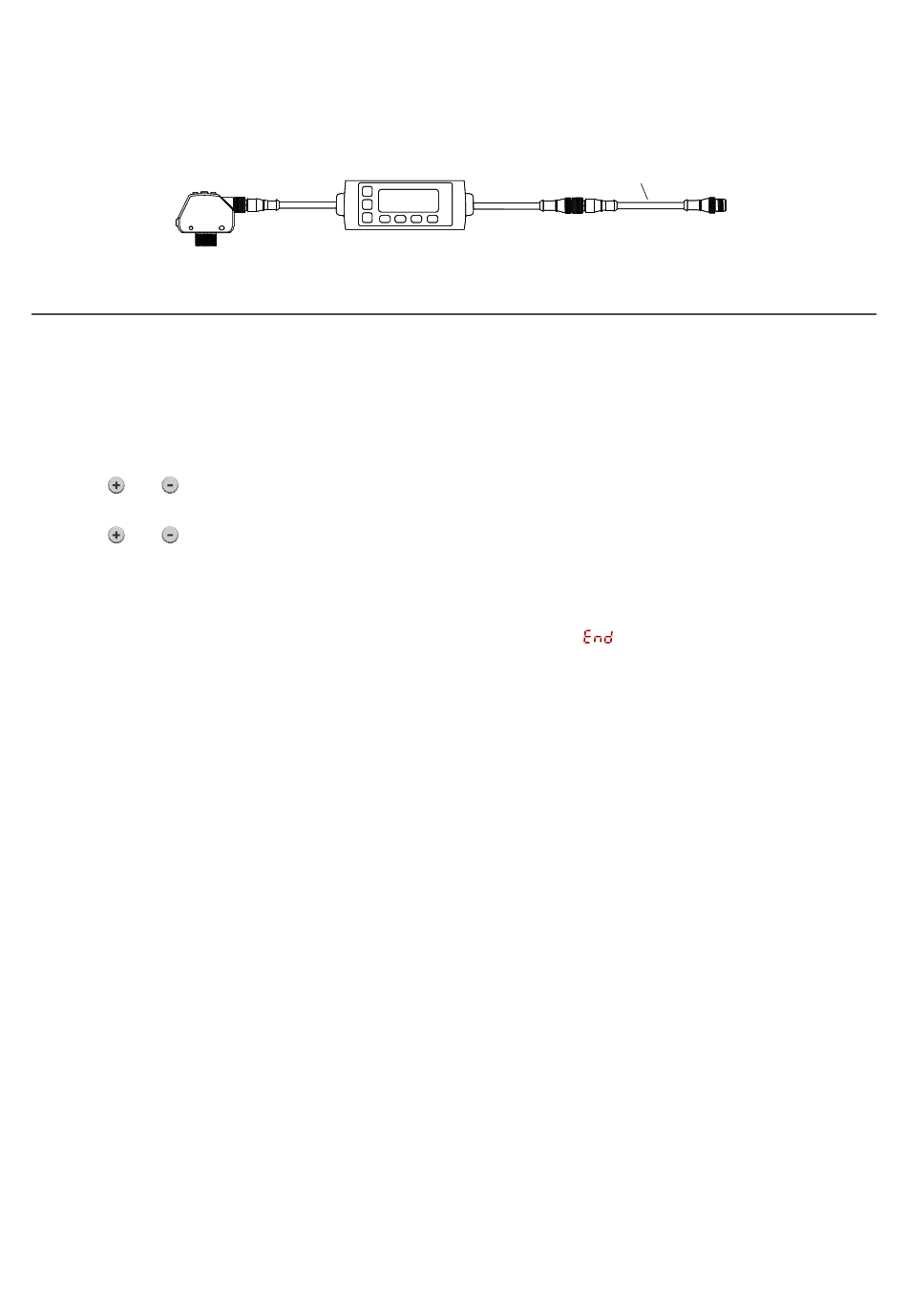

Das folgende Diagramm veranschaulicht den Anschluss des Q4XTULAF600, Q4XTILAF600, Q4XTULAF610 oder Q4XTILAF610 an das optio-
nale Zubehörgerät RSD1.
Q4X

Sensorprogrammierung

Programmieren Sie den Sensor mit den Tasten auf dem Sensor oder über den externen Programmiereingang (eingeschränkte Programmierop-
tionen).
Zusätzlich zur Programmierung des Sensors können Sie über den externen Programmiereingang auch Tasten deaktivieren, um unbefugte oder
versehentliche Änderungen der Programmierung zu verhindern. Dies dient der Sicherheit. Im Bedienungshandbuch, Ident-Nr. 185624 finden
Sie weitere Informationen.

Setup-Modus

1. Greifen Sie über den RUN-Modus auf den Setup-Modus und auf das Sensormenü zu, indem Sie MODE mehr als 2 Sekunden lang
drücken.
2. Mit
und
können Sie durch das Menü navigieren.
3. Drücken Sie SELECT, um eine Menüoption auszuwählen und auf die Untermenüs zuzugreifen.
4. Mit
und
können Sie durch die Untermenüs navigieren.
5. Wählen Sie eine Untermenüoption aus.
Drücken Sie SELECT, um eine Untermenüoption auszuwählen und um zum oberen Menü zurück zu wechseln.
Drücken Sie mehr als 2 Sekunden lang SELECT, um eine Untermenüoption auszuwählen und um zum RUN-Modus zurück zu
wechseln.
Navigieren Sie zum Beenden des Setup-Modus und zum Zurückkehren zum RUN-Modus zu
4
Abbildung 11. Q4X an RSD1
RSD1
*Optionales Verlängerungskabel: MQDEC3-5..SS
www.bannerengineering.com - Tel: +1-763-544-3164
Q4X Edelstahl-Analoglasersensor
MQDC-540..SS*
und drücken Sie SELECT.
P/N 185623_DE Rev. F
