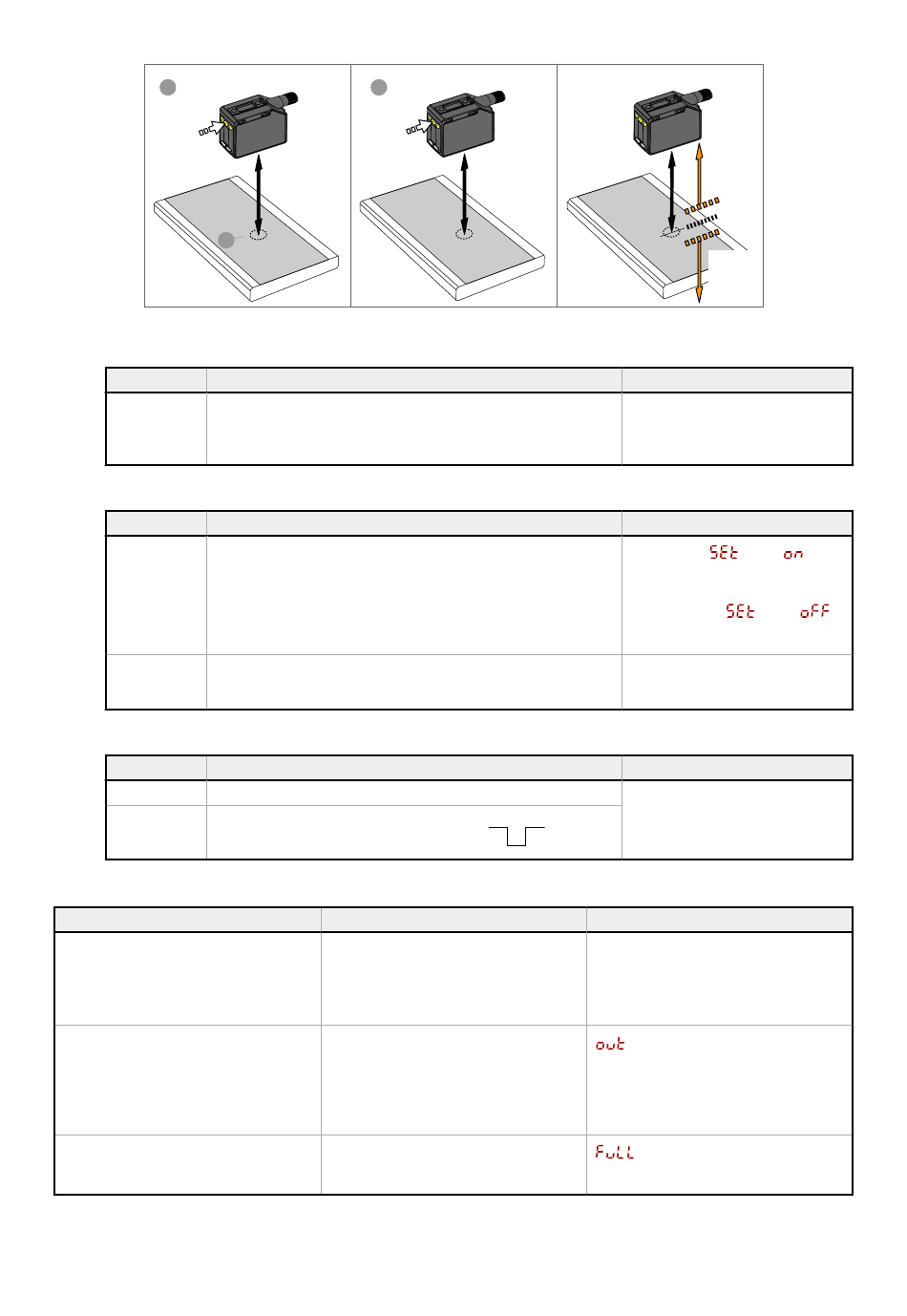

Banner Q5X Bedienungsanleitung Seite 30

Q5X Laser-Messsensor mit IO-Link
2
> 2 s gedrückt
halten
1
1. Programmieren Sie das Ziel.
Methode Aktion
Drucktaster
Externer Pro-
Programmieren Sie das Referenzobjekt.
grammierein-
gang
2. Starten Sie den TEACH-Programmiermodus.
Methode Aktion
Drucktaster Halten Sie die TEACH-Taste mehr als 2 Sekunden lang gedrückt.
Externer Pro-
grammierein- Keine Aktion erforderlich.
gang
3. Programmieren Sie den Sensor.
Methode Aktion
Drucktaster Drücken Sie die TEACH-Taste.
Externer Pro-
Senden Sie einen Einzelimpuls über den externen
grammierein-
Programmiereingang.
gang
Tabelle 7. Erwartetes TEACH-Verhalten für den dualen Modus (Intensität + Abstand)
Zustand
Eine gültige Referenzfläche wird innerhalb des
Erfassungsbereichs einprogrammiert.
Eine Referenzfläche wird außerhalb des Erfas-
sungsbereichs einprogrammiert.
Ein ungültiger TEACH-Punkt
30
3
Erneut
drücken
TEACH-Ergebnis
Legt einen dualen Messbereich (Intensität + Ab-
stand) fest, der um die einprogrammierte Refer-
enzfläche zentriert ist. Die ± Messbereichsgröße
ist die zuvor verwendete Umschaltschwelle oder
standardmäßig 50 %.
Legt einen dualen Messbereich (Intensität + Ab-
stand) fest, der um die einprogrammierte Refer-
enzfläche zentriert ist, welche sich außerhalb
des Erfassungsbereichs befindet. Die Erfas-
sungsbedingungen sind möglicherweise nicht
so zuverlässig.
Es wird keine Referenzfläche einprogrammiert;
der Ausgang wechselt den Zustand, wenn ein
Objekt erfasst wird.
www.bannerengineering.com
Referenzfläche
Ergebnis
Die prozentuale Übereinstimmung des
Objekts wird angezeigt.
Ergebnis
Hellschaltung:
blinken auf der Anzeige. Die Anzeigen
DYN, FGS und BGS blinken.
Dunkelschaltung:
blinken auf der Anzeige. Die Anzeigen
DYN, FGS und BGS blinken.
N. z.
Ergebnis
Die Schaltschwelle blinkt schnell, und der
T
Sensor kehrt in den RUN-Modus zurück.
Anzeige
Die Schaltschwelle blinkt auf der Anzeige.
blinkt auf der Anzeige.
blinkt auf der Anzeige.
Erhöhte
Höhe
und/oder
Intensität
Verringerte
Höhe
und/oder
Intensität
und
und
