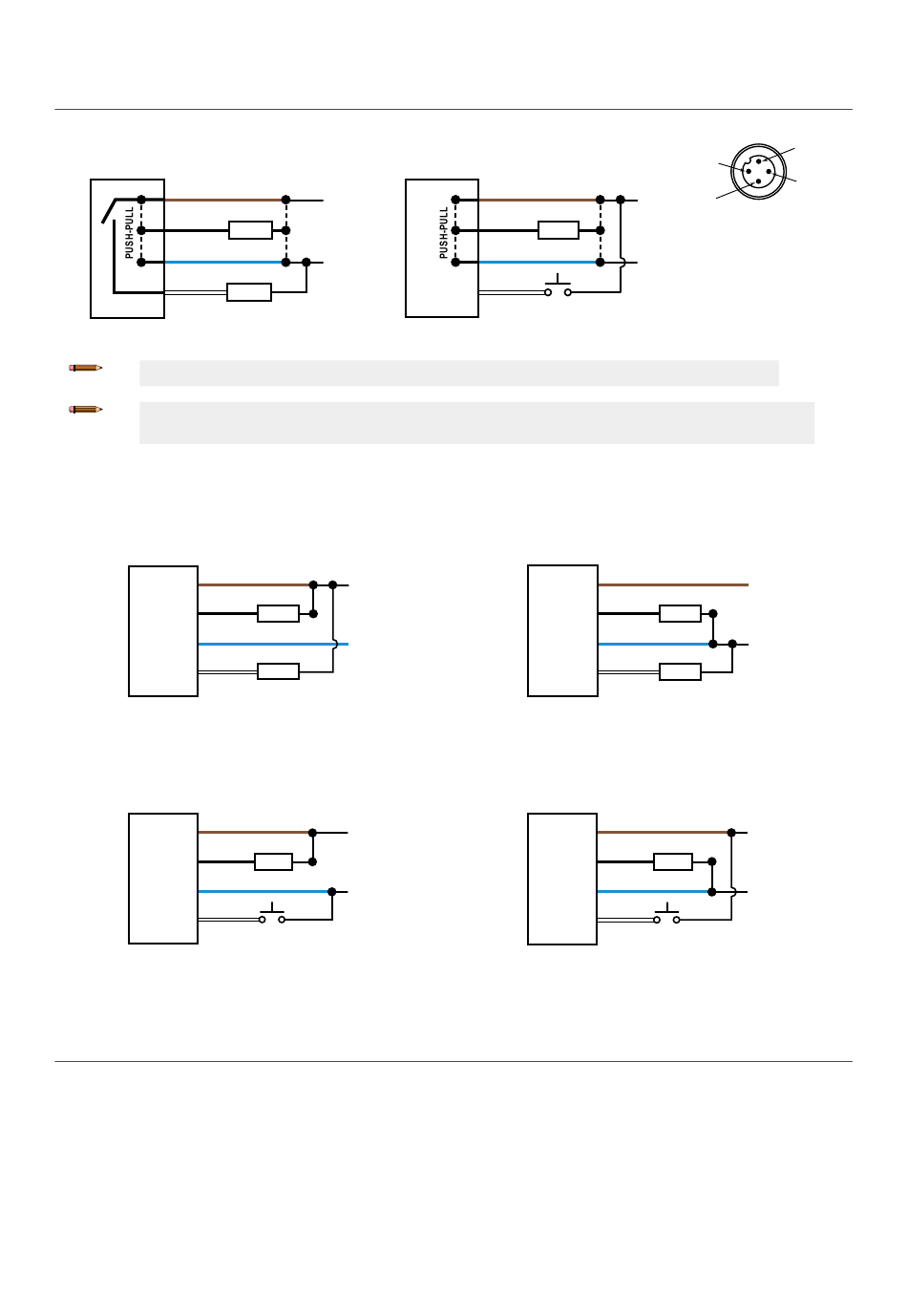

2.3 Schaltplan

Abbildung 10. Kanal 2 als PNP-Schaltausgang oder als PFM-
Ausgang
Braun (1)
Schwarz (4)
Blau (3)
Weiß (2) CH2
Anmerkung: Freie Anschlussdrähte müssen an einen Klemmenblock angeschlossen werden.
Anmerkung: Die Programmierleitungsfunktion und Polarität für Kanal 2 ist vom Benutzer wählbar.
Standardmäßig ist diese Leitung als pnp-Ausgang eingestellt.
NPN-Schaltausgänge
Abbildung 12. Kanal 1 = NPN-Ausgang, Kanal 2 = NPN-Ausgang
Braun (1)
Schwarz (4)
Blau (3)
Weiß (2)
NPN-Ausgang und Remote-Eingang
Abbildung 14. Kanal 1 = NPN-Ausgang, Kanal 2 = externer NPN-Pro-
grammiereingang
Braun (1)
Schwarz (4)
Blau (3)
Weiß (2)

2.4 Reinigung und Wartung

Gehen Sie bei der Installation und beim Betrieb vorsichtig mit dem Sensor um. Sensorfenster, die durch Fingerabdrücke,
Staub, Wasser, Öl usw. verschmutzt sind, können ein Streulicht erzeugen, das möglicherweise die Spitzenleistung des
Sensors vermindert. Reinigen Sie das Fenster mit einem Druckluftgebläse mit Filter und reinigen Sie es anschließend je
nach Bedarf nur mit Wasser und einem nichtfasernden Tuch.
+
CH1
10–30 V DC
Last
–
Last
+
CH1
10–30 V DC
Last
–
CH2
Last
+
CH1 10–30 V DC
Last
–
CH2
Externer
Programmiereingang
www.bannerengineering.com
Abbildung 11. Kanal 2 als externer Programmierein-
gang
Braun (1)
CH1
Schwarz (4)
Last
Blau (3)
Weiß (2) CH2
Externe Progr.
Eingang
Abbildung 13. Kanal 1 = PNP-Ausgang, Kanal 2 = PNP-Ausgang

PNP-Ausgang und externer Programmiereingang

Abbildung 15. Kanal 1 = PNP-Ausgang, Kanal 2 = externer PNP-Pro-
Q5X Laser-Messsensor mit IO-Link
2
3
+
10–30 V DC
–
PNP-Schaltausgänge
Braun (1)
CH1
10–30 V DC
Schwarz (4)
Last
Blau (3)
Weiß (2)
CH2
Last
grammiereingang
Braun (1)
CH1
10–30 V DC
Schwarz (4)
Last
Blau (3)
Weiß (2) CH2
Externer
Programmiereingang
