Versatz - Banner Q5X Bedienungsanleitung

Null = Nahbereich
=
Verschieben = Aus
=
(Standardeinstellung)
Null = Fernbereich
=
Verschieben = Aus
=
Null = Fernbereich
=
Verschieben = Ein
=

3.2.11 Versatz

Verwenden Sie dieses Menü, um einen Versatz von der während einer TEACH-Prozedur eingelernten Oberfläche fes-
tzulegen. Dieses Menü ist nur verfügbar, wenn der Einpunkt-Messbereichsmodus (Vordergrundausblendung) oder der
Einpunkt-Hintergrundausblendungsmodus ausgewählt ist. Für Kanal 2 muss der Ausgang auf Hell- oder Dunkelschal-
tung eingestellt werden.
Anmerkung: Die folgende Zahl auf dem Display zeigt an, welcher Kanal ausgewählt ist.
Der Versatz wird automatisch berechnet oder manuell als ein konsistent angewandter Wert definiert. Auto ist die Stand-
ardoption. Verwenden Sie +/-, um einen Wert auszuwählen. Die Werte erhöhen sich bzw. vermindern sich um bis zu 191
cm bei den 2000-mm-Modellen und um bis zu 497 cm bei den 5000-mm-Modellen.
Für den BGS-Modus ist der Standardwert Auto, weil der Q5X automatisch auswählt, wo der Schaltpunkt positioniert wer-
den soll. Für den FGS-Modus ist der Standardwert 0, da der Messbereich um das einprogrammierte Ziel zentriert ist.
Ein positiver Offset-Wert verschiebt die Schaltpunktposition oder den FGS-Messbereich immer zum Sensor hin.
Die einprogrammierte Fläche muss sich innerhalb der definierten Erfassungsreichweite befinden. Wenn als TEACH-Pro-
grammiermodus „FGS" (Vordergrundausblendung) festgelegt ist, muss sich ein Teil des Fensters innerhalb des Erfas-
sungsbereichs befinden. Wenn als TEACH-Programmiermodus „BGS" (Hintergrundausblendung) ausgewählt ist, muss
der Versatzwert innerhalb des definierten Erfassungsbereichs liegen. Wenn ein Versatz-Wert außerhalb des Messber-
eichs liegt, wird eine Meldung angezeigt. Weitere Informationen finden Sie im entsprechenden TEACH-Verfahren.

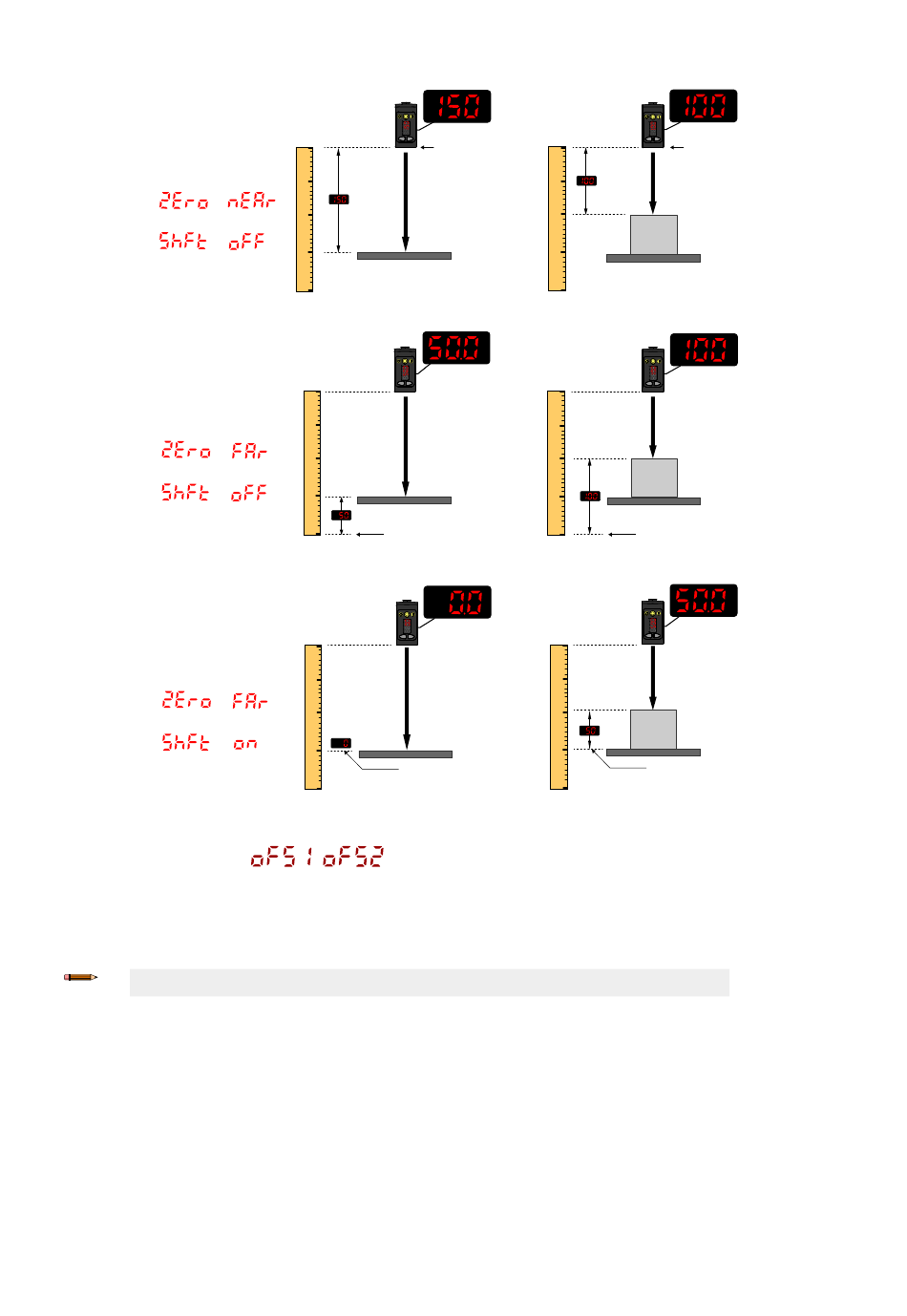

Abbildung 20. Beispiel: Einstellungen für Nullreferenz und Verschiebung
0
50
100
150
200
cm
0
50
100
150
200
Anzeigereferenz
cm
150
100
50
0
Anzeigereferenz
-50
cm
www.bannerengineering.com
Anzeigereferenz
0
50
100
150
200
cm
0
50
100
150
200
cm
150
100
50
0
-50
cm
Q5X Laser-Messsensor mit IO-Link
Anzeigereferenz
50 cm
50 cm
Anzeigereferenz
50 cm
Anzeigereferenz
19
