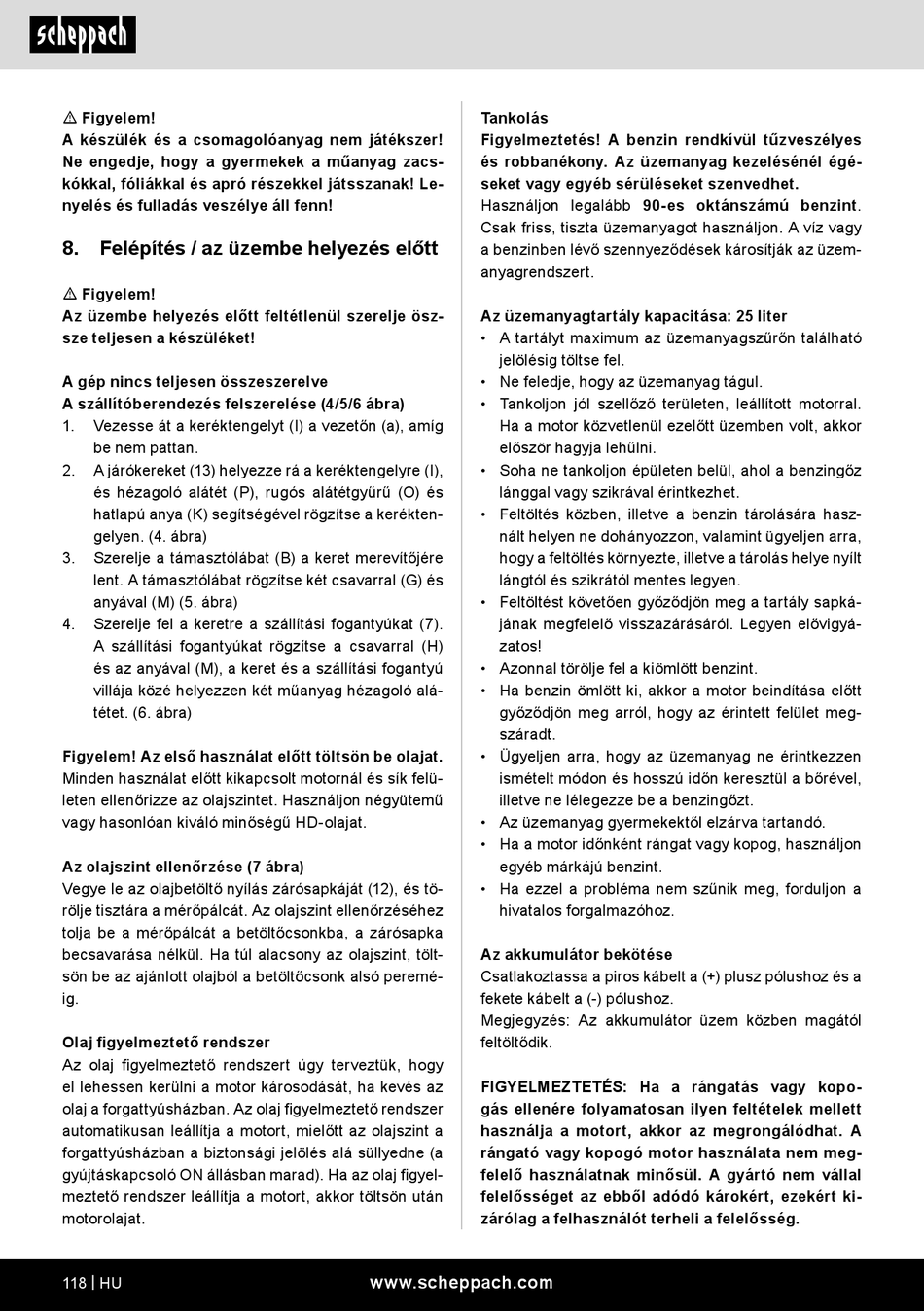

Felépítés / Az Üzembe Helyezés Előtt - Scheppach 5906219903 Original Bedienungsanleitung

m Figyelem!
A készülék és a csomagolóanyag nem játékszer!
Ne engedje, hogy a gyermekek a műanyag zacs-
kókkal, fóliákkal és apró részekkel játsszanak! Le-
nyelés és fulladás veszélye áll fenn!
8. Felépítés / az üzembe helyezés előtt
m Figyelem!
Az üzembe helyezés előtt feltétlenül szerelje ösz-
sze teljesen a készüléket!
A gép nincs teljesen összeszerelve
A szállítóberendezés felszerelése (4/5/6 ábra)
1. Vezesse át a keréktengelyt (I) a vezetőn (a), amíg
be nem pattan.
2. A járókereket (13) helyezze rá a keréktengelyre (I),
és hézagoló alátét (P), rugós alátétgyűrű (O) és
hatlapú anya (K) segítségével rögzítse a kerékten-
gelyen. (4. ábra)
3. Szerelje a támasztólábat (B) a keret merevítőjére
lent. A támasztólábat rögzítse két csavarral (G) és
anyával (M) (5. ábra)
4. Szerelje fel a keretre a szállítási fogantyúkat (7).
A szállítási fogantyúkat rögzítse a csavarral (H)
és az anyával (M), a keret és a szállítási fogantyú
villája közé helyezzen két műanyag hézagoló alá-
tétet. (6. ábra)
Figyelem! Az első használat előtt töltsön be olajat.
Minden használat előtt kikapcsolt motornál és sík felü-
leten ellenőrizze az olajszintet. Használjon négyütemű
vagy hasonlóan kiváló minőségű HD-olajat.
Az olajszint ellenőrzése (7 ábra)
Vegye le az olajbetöltő nyílás zárósapkáját (12), és tö-
rölje tisztára a mérőpálcát. Az olajszint ellenőrzéséhez
tolja be a mérőpálcát a betöltőcsonkba, a zárósapka
becsavarása nélkül. Ha túl alacsony az olajszint, tölt-
sön be az ajánlott olajból a betöltőcsonk alsó peremé-
ig.
Olaj figyelmeztető rendszer
Az olaj figyelmeztető rendszert úgy terveztük, hogy
el lehessen kerülni a motor károsodását, ha kevés az
olaj a forgattyúsházban. Az olaj figyelmeztető rendszer
automatikusan leállítja a motort, mielőtt az olajszint a
forgattyúsházban a biztonsági jelölés alá süllyedne (a
gyújtáskapcsoló ON állásban marad). Ha az olaj figyel-
meztető rendszer leállítja a motort, akkor töltsön után
motorolajat.
118 | HU
Tankolás
Figyelmeztetés! A benzin rendkívül tűzveszélyes
és robbanékony. Az üzemanyag kezelésénél égé-
seket vagy egyéb sérüléseket szenvedhet.
Használjon legalább 90-es oktánszámú benzint.
Csak friss, tiszta üzemanyagot használjon. A víz vagy
a benzinben lévő szennyeződések károsítják az üzem-
anyagrendszert.
Az üzemanyagtartály kapacitása: 25 liter
• A tartályt maximum az üzemanyagszűrőn található
jelölésig töltse fel.
• Ne feledje, hogy az üzemanyag tágul.
• Tankoljon jól szellőző területen, leállított motorral.
Ha a motor közvetlenül ezelőtt üzemben volt, akkor
először hagyja lehűlni.
• Soha ne tankoljon épületen belül, ahol a benzingőz
lánggal vagy szikrával érintkezhet.
• Feltöltés közben, illetve a benzin tárolására hasz-
nált helyen ne dohányozzon, valamint ügyeljen arra,
hogy a feltöltés környezte, illetve a tárolás helye nyílt
lángtól és szikrától mentes legyen.
• Feltöltést követően győződjön meg a tartály sapká-
jának megfelelő visszazárásáról. Legyen elővigyá-
zatos!
• Azonnal törölje fel a kiömlött benzint.
• Ha benzin ömlött ki, akkor a motor beindítása előtt
győződjön meg arról, hogy az érintett felület meg-
száradt.
• Ügyeljen arra, hogy az üzemanyag ne érintkezzen
ismételt módon és hosszú időn keresztül a bőrével,
illetve ne lélegezze be a benzingőzt.
• Az üzemanyag gyermekektől elzárva tartandó.
• Ha a motor időnként rángat vagy kopog, használjon
egyéb márkájú benzint.
• Ha ezzel a probléma nem szűnik meg, forduljon a
hivatalos forgalmazóhoz.
Az akkumulátor bekötése
Csatlakoztassa a piros kábelt a (+) plusz pólushoz és a
fekete kábelt a (-) pólushoz.
Megjegyzés: Az akkumulátor üzem közben magától
feltöltődik.
FIGYELMEZTETÉS: Ha a rángatás vagy kopo-
gás ellenére folyamatosan ilyen feltételek mellett
használja a motort, akkor az megrongálódhat. A
rángató vagy kopogó motor használata nem meg-
felelő használatnak minősül. A gyártó nem vállal
felelősséget az ebből adódó károkért, ezekért ki-
zárólag a felhasználót terheli a felelősség.
www.scheppach.com
