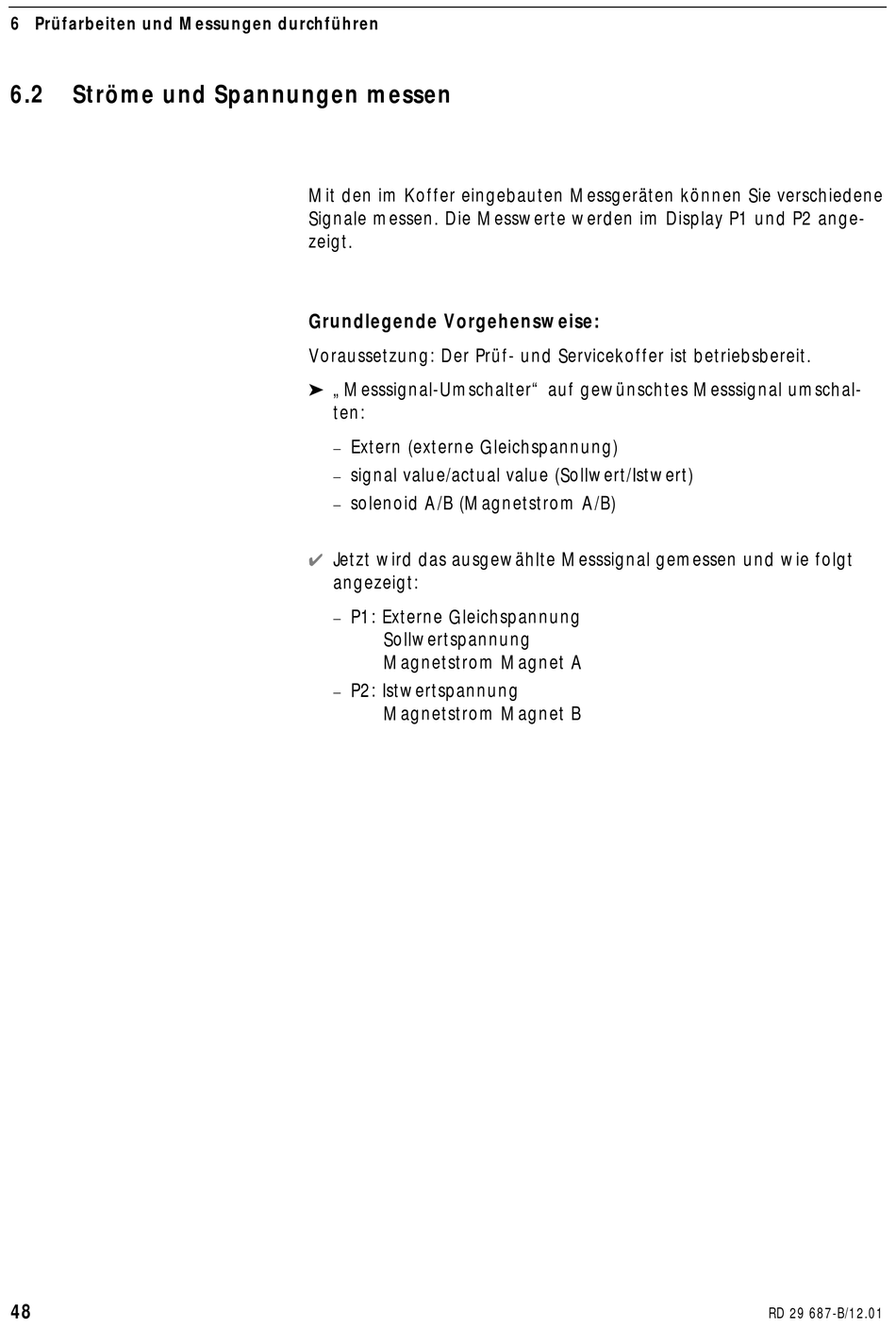

6 Prüfarbeiten und Messungen durchführen
6.2
Ströme und Spannungen messen
48
Mit den im Koffer eingebauten Messgeräten können Sie verschiedene
Signale messen. Die Messwerte werden im Display P1 und P2 ange-
zeigt.
Grundlegende Vorgehensweise:
Voraussetzung: Der Prüf- und Servicekoffer ist betriebsbereit.
É
„Messsignal-Umschalter" auf gewünschtes Messsignal umschal-
ten:
−
Extern (externe Gleichspannung)
−
signal value/actual value (Sollwert/Istwert)
−
solenoid A/B (Magnetstrom A/B)
4
Jetzt wird das ausgewählte Messsignal gemessen und wie folgt
angezeigt:
−
P1: Externe Gleichspannung
Sollwertspannung
Magnetstrom Magnet A
−
P2: Istwertspannung
Magnetstrom Magnet B
RD 29 687-B/12.01
