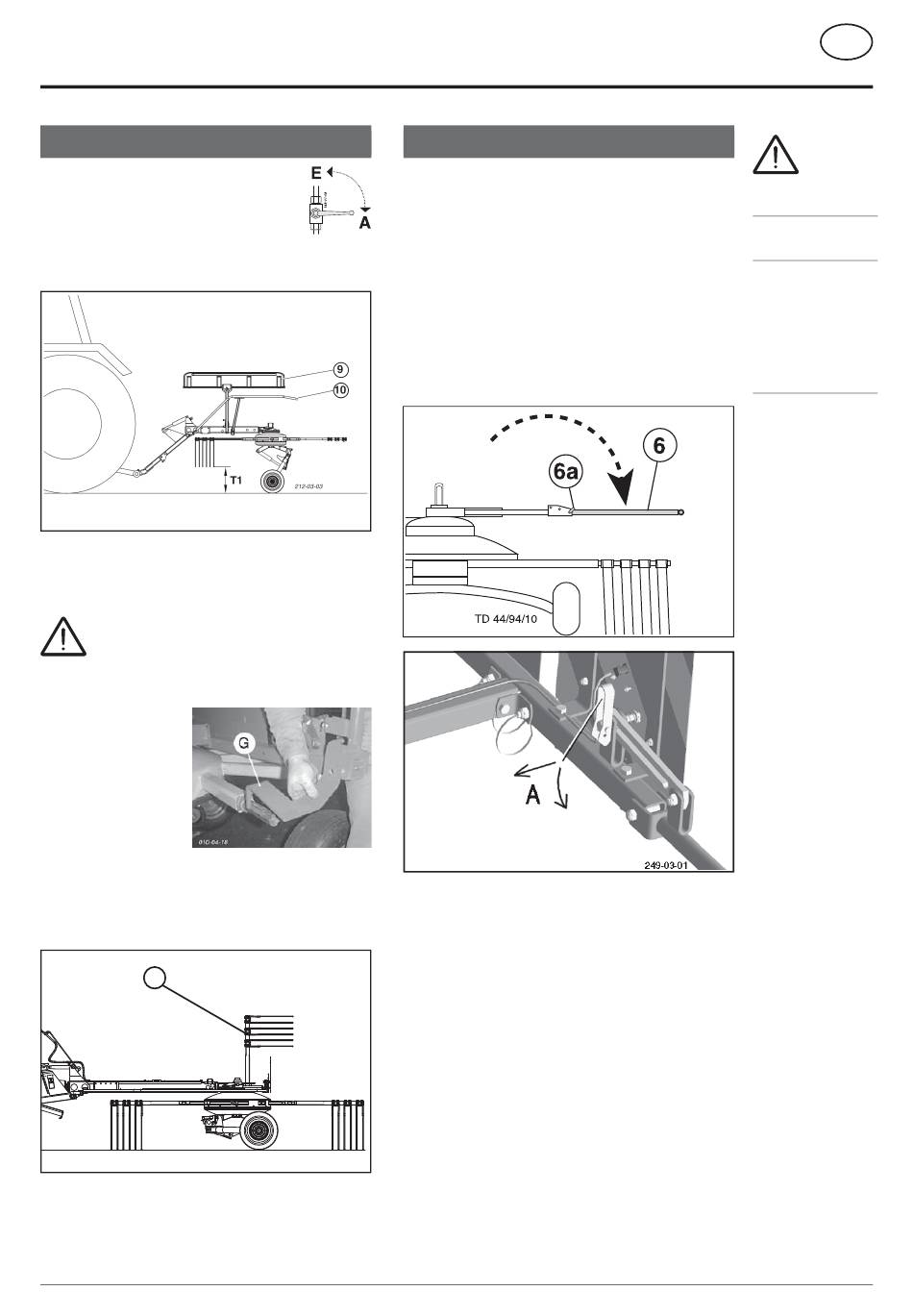

Transportstellung
Umstellen in die Transportstellung
1. Steuerventil betätigen (ST)
2. Maschine bis zum Boden absenken (T1)
3. Fangtuch (9) ganz einschieben und mit
Knebelschraube (K) fixieren.
4. Alle Abweisbügel (10) hochschwenken;
- in der Endstellung rastet der Verriegelungsbolzen
selbsttätig ein
5. Die seitlichen Zinkenträger demontieren und am
Anbaurahmen auf stec ken (Pos. 1).
Achtung!
Wenn nicht alle Zinkenträger abgebaut
werden, ist der Kreisel mit der Gabel (G)
gegen Verdrehen zu sichern.
Die Gabel (G) ist am
linken Abweisbügel
montiert. Sie wird beim
Hochschwenken des
Abweisbügels in die
Welle des Zinkenarms
eingeschwenkt.
6. M a s c h i n e i n d i e
Tra n s p o r t s te l l u n g
hochschwenken (T1).
- Einfachwirkendes Steuerventil betätigen (ST)
7. Absperrhähne schließen (Stellung A)
Zur Sicherheit: Straßenfahrt nur mit geschlossenen
1
Absperrhähnen!
0401_D-Arbeits-Transportstellung_2611
010-04-16
ARBEITS- UND TRANSPORTSTELLUNG
Umstellen in Arbeitsstellung
1. Absperrhahn geöffnet (Stellung E)
2 Das einfachwirkende Steuerventil (ST) auf "Senken"
stellen und die Kreiseleinheit
abschwenken.
3. Links und rechts die Abweisbügel (6) nach außen
schwenken
- Verriegelung lösen (A)
- die Verriegelung in der Endstellung erfolgt selbsttätig.
- 9 -
Sicherheitshinwei-
siehe Anhang-A1
Pkt. 8a. - 8h.)
bis zum Boden
• Das Umstellen
von Arbeits- in
Transportstellung
und umgekehrt
nur auf ebenem,
festem Boden
durchführen.
D
se:
