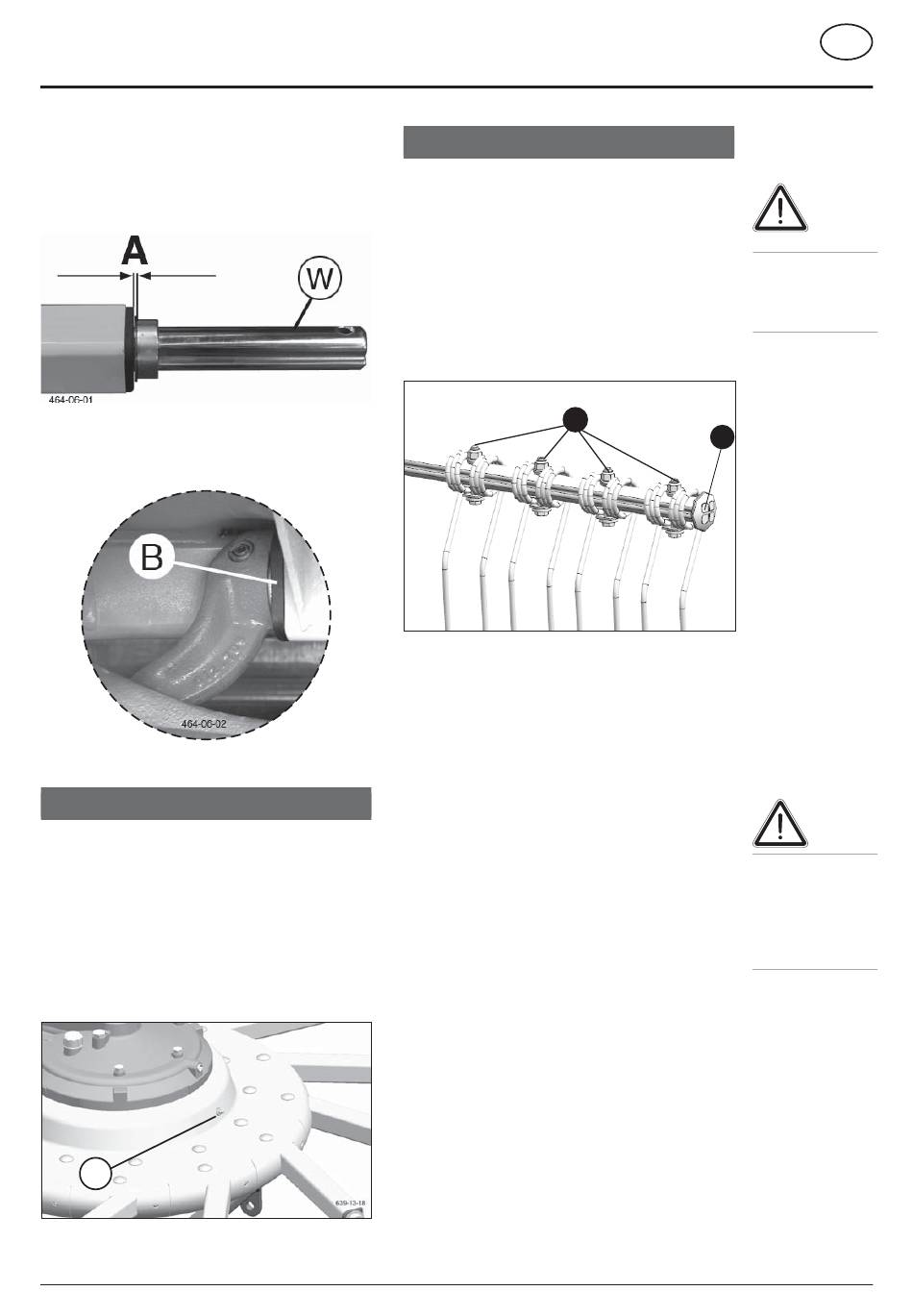

Lagerbuchse der Zinkenarme wechseln
• Der Abstand (A) sollte im Normalbetrieb ca. 1 mm
betragen. Wird das Spiel der Welle (W) größer kann
es mit Unterlagscheiben korrigiert werden.
• Ist der Abstand (A) größer als 4 mm so sind die
Buchsen (B) an der Innenseite der Zinkenarme zu
wechseln. Ansonsten können Folgeschäden an der
Maschine entstehen.

Kreiseleinheit

Kurvenbahn
Intervall:
50 h
Durchführung:
- Fettpresse auf Schmiernippel (1) anbringen
- Kreisel um drehen, damit sich das Fett gut verteil
- Während einer vollen Umdrehung 3-4 Hübe
anbringen
- 3-4 volle Umdrehungen beschreiben
1
1400_D-Wartung_2611
Die Befestigungsschrauben (S) der Federzinken nach
den ersten 10 Betriebsstunden überprüfen und bei Bedarf
nachziehen (Drehmoment: 100 Nm).
Die äußeren Zinken sind kürzer und stärker.
Ist das Gerät mit einer Zinkenverlustsicherung ausgestattet,
sind die beiden äußeren Zinken miteinander verbunden,
Wollen sie einen der beiden äußeren Zinken auswechseln,
müssen sie die Schwaube des jeweils anderen ebenfalls
entfernen
TOP 421A
TOP 461A

Federzinken

S
- 15 -
WARTUNG
D
Achtung!
Abstand (A) der
Welle (W) minde-
stens 1x jährlich
kontrollieren!
Z
Achtung!
Vor Arbeiten an der
Hydraulikanlage
muss die Hydrau-
likanlage unbe-
dingt drucklos
gemacht werden.
