Zinkenarme

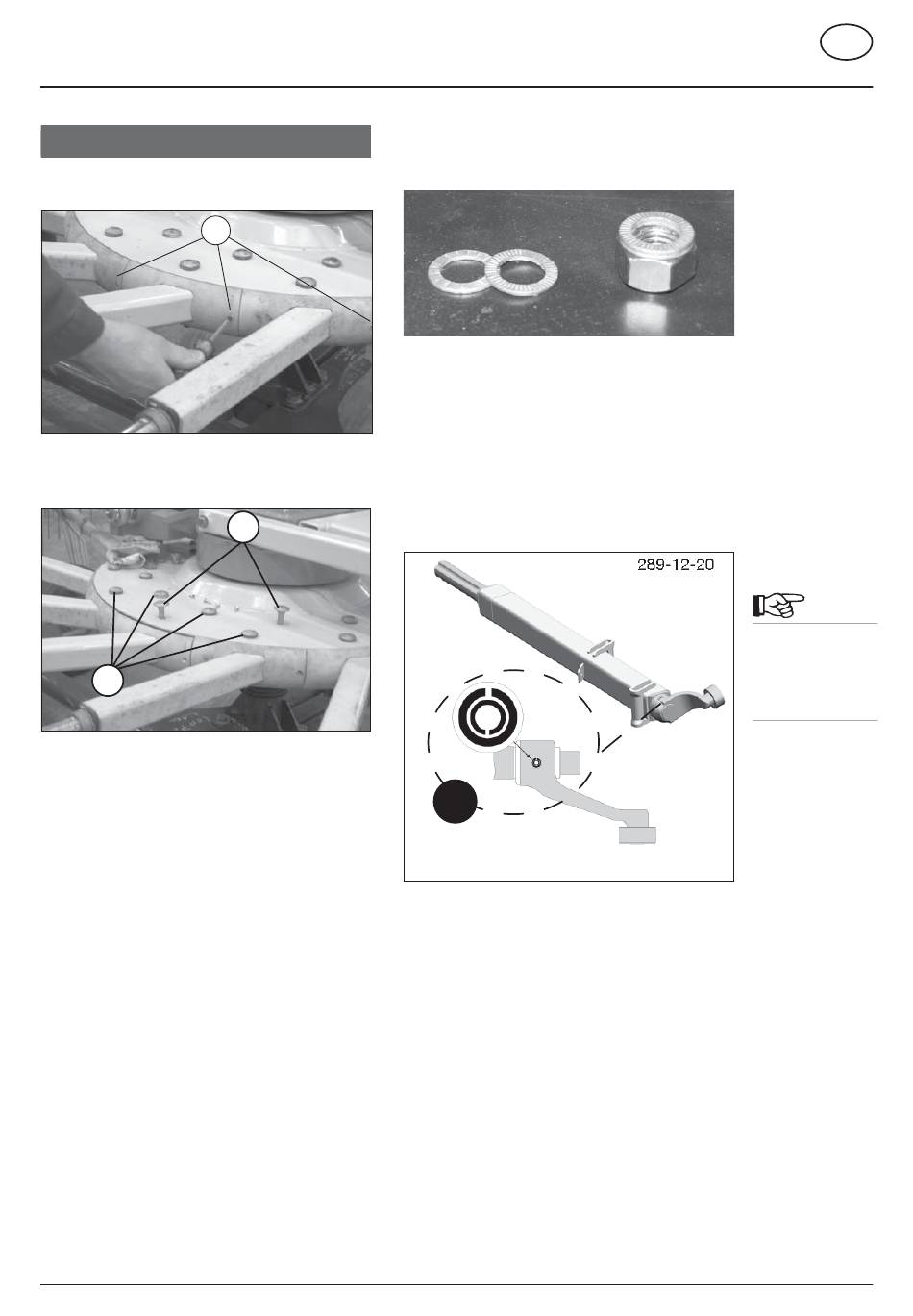

Zinkenarm wechseln
- Abdeckungsschrauben (1) lösen.
1
- 1. 2x Schrauben (2) M12x110 herausnehmen
2. 4x Schrauben (3) M12x110 lockern.
3
- Abdeckung abziehen
- Zinkenarm herausziehen. Drehen sie die
Kreiseleinheit so, dass sie den alten Zinkenarm
zwischen Ein- und Aussteuern (siehe unten)
herauszeihen.
- Neuen Zinkenarm einsetzen. Drehen sie die
Kreiseleinheit so, dass sie den neuen Zinkenarm
zwischen Ein- und Aussteuern (siehe unten)
einsetzen.
1400_D-Wartung_2611
2
- Schrauben M12x110 mit 1x Mutter und 2x Nordlock
Scheiben wieder festziehen (siehe Abb.)
(Anzugsmoment: 140 Nm)
Legen sie die Nordlockscheiben mit der groben
Fräsung innen aufeinander. Das bedeutet gleichzeitig,
dass bei beiden Scheiben die feine Fräsung außen
ist.
- Abdeckung auf den neuen Zinkenarm aufstecken,
zwischen die Abdeckungen einpassen und Schraube
festziehen. Alle gelösten Schrauben (1) für die
Abdeckungen festziehen.
- Überprüfen sie nach cirka 50 Betriebsstunden den
festen Sitz der Schrauben und Muttern und ziehen
sie diese gegebenenfalls nach.
B
- 14 -
WARTUNG
D
Hinweis:
Auf die Position
der Spannstifte
achten!
(siehe Detail B -
Abb.: 289-12-20)
