Aufbau und Funktion
Transport und Aufstellen
5.2.3.3
Maximale Schlauchpaketlänge
Alle Angaben beziehen sich auf die gesamte Schlauchpaketlänge des kompletten Schweißsystems und
sind beispielhafte Konfigurationen (aus Komponenten des EWM Produktportfolios mit Standardlängen).
Es ist auf eine gerade knickfreie Verlegung unter Berücksichtigung der max. Förderhöhe zu achten.
Pumpe: Pmax = 3,5 bar (0.35 MPa)
---------------------------------------------------------------------------------------------------------------------- ►
Stromquelle
Kompakt
Dekompakt
5.2.3.4
Kühlmittel einfüllen
Sollte das Kühlsystem nicht oder unzureichend mit Kühlmittel gefüllt sein, wird die
Kühlmittelpumpe nach ca. einer Minute abgeschaltet (Schutz gegen Zerstörung). Gleichzeitig
wird in der Schweißdatenanzeige der Kühlmittelfehler/Kühlmittelmangel signalisiert.
•
Kühlmittelfehler zurücksetzen, Kühlmittel auffüllen und Vorgang wiederholen.
Das Gerät wird ab Werk mit einer Kühlmittelmindestbefüllung ausgeliefert.
Pos. Symbol
1
2
3
4
•
Verschlussdeckel Kühlmitteltank abschrauben.
•
Siebeinsatz auf Verschmutzungen prüfen, ggf. reinigen und wieder in seine Position bringen.
•
Kühlmittel bis zum Siebeinsatz auffüllen, Verschlussdeckel wieder zuschrauben.
Der Kühlmittelstand darf nicht unter die Bezeichnung "min" absinken!
Sollte das Kühlmittel den Mindestfüllstand im Kühlmitteltank unterschreiten, kann das Entlüften
des Kühlmittelkreislaufs erforderlich werden. In diesem Fall wird das Schweißgerät die
Kühlmittelpumpe abschalten und den Kühlmittelfehler signalisieren > siehe Kapitel 7.2.
18
Schlauchpaket
(20 m / 65 ft.)
(25 m / 82 ft.)
(15 m / 49 ft.)
Beschreibung
0
Verschlussdeckel Kühlmitteltank
Kühlmittelsieb
Kühlmitteltank
Markierung „min"
Mindestfüllstand Kühlmittel
DV-Gerät
miniDrive
(25 m / 82 ft.)
(10 m / 32 ft.)

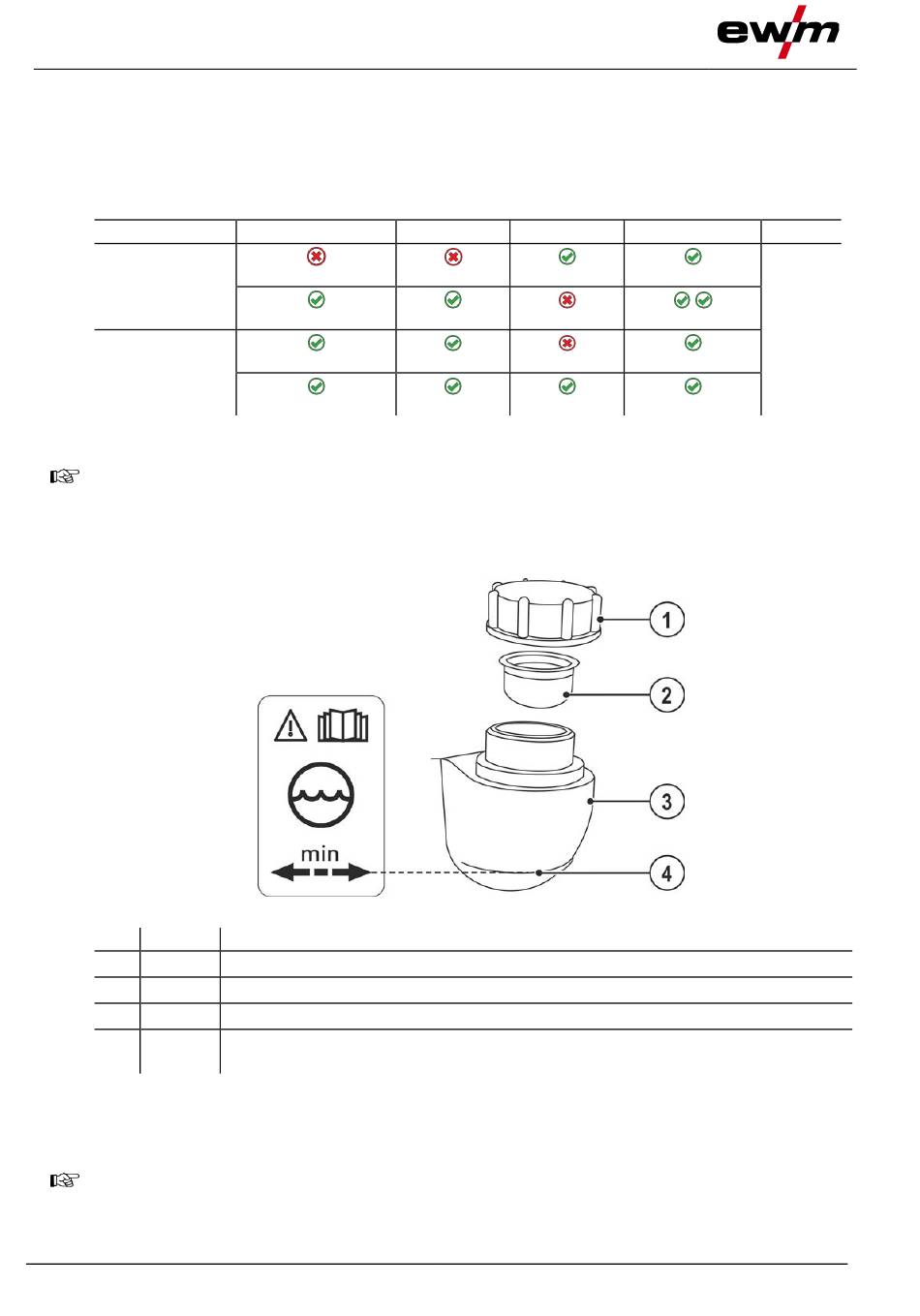

Abbildung 5-3
Brenner
max.
(5 m / 16 ft.)
(5 m / 16 ft.)
30 m
98 ft.
(5 m / 16 ft.)
(5 m / 16 ft.)
099-008598-EW500
28.01.2022
