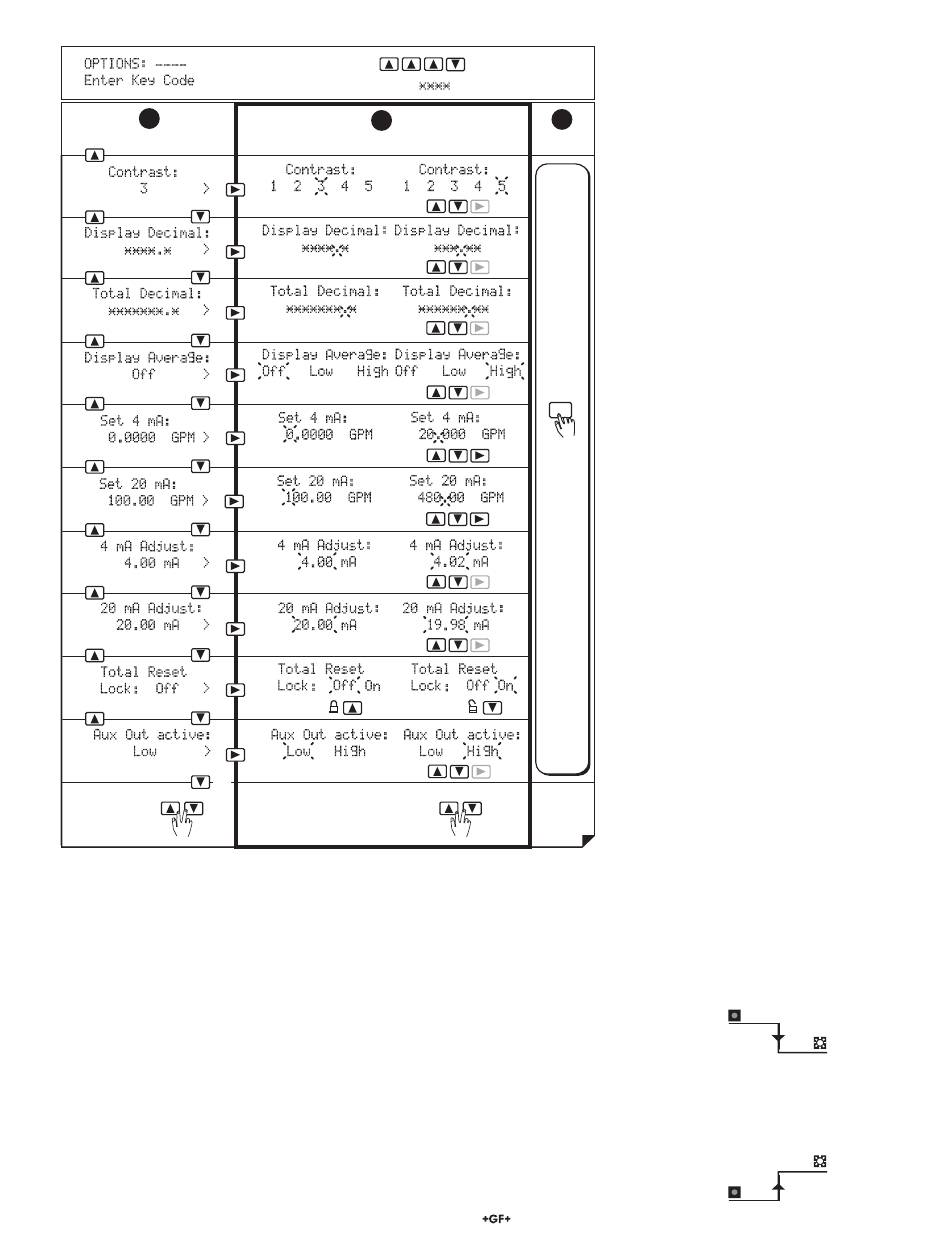

9.3 Das Menü OPTIONS
Tasten in dieser Reihenfolge drücken
Während der Eingabe des Codes erscheint .
1
Wählen:
J↓
A.
Anzeigekontrast
B.
Durchflußanzeige
C.
Totalisator Anzeige
D.
Anzeige-Mittelwertbildung
E.
Stromausgang
F.
Stromausgang
G.
Stromausgang
H.
Stromausgang
I.
Totalisator-Rücksetzung
J.
Logik des Hilfsausgangs
A↑
Zur Rückkehr
zum Menü
kurz
VIEW:
drücken
Signet 5500 Durchfl ußmonitor
2
Ändern:
Niedrig -- -- -- -- -- Hoch
Dezimalstelle
Totalisator-Dezimalstelle
0s
4s
8s
4 mA Sollwert
20 mA Sollwert
4 mA Änderung
20 mA Änderung
Menü VIEW =
Menü VIEW =
Aktiv-Low oder Aktiv-High
Zum Rücksetzen auf
den Originalwert:
Menüeinstellungen A-J:
, um das Menü aufzurufen.
(Werksseitige Standardeinstellungen erscheinen in
Menüspalte 1)
A. Dient zur Auswahl des Anzeigekontrasts: 5
3
Stufen
Speichern:
B. Dient zur Auswahl der Dezimalstelle für die
Durchfl ußanzeige: *****. bis **.***
C. Dient zur Auswahl der Dezimalstelle für die
Summiereranzeige: ********. bis ******.**
D. Dient zur Auswahl der LCD-Anzeige-
Mittelwertbildung:
Off = 0 Sekunden, Low = 4 Sekunden, High =
8 Sekunden (hat auch einen Einfl uß auf den 4 -
20 mA Ausgang).
E. Dient zur Einstellung des Sollwerts für den 4
mA Ausgang. Sollwerte für 4 mA und 20 mA
können umgekehrt werden.
ENTER
F. Dient zur Einstellung des Sollwerts für den 20
"SAVING"
mA Ausgang. Sollwerte für 20 mA und 4 mA
(Speicher-
können umgekehrt werden.
vorgang)
wird kurz
eingeblendet
G. Dient zur Einstellung des 4 mA
Stromausgangs: 3.0 bis 5.0 mA (deaktiviert die
werksseitige Einstellung auf 4.00 mA).
H. Dient zur Einstellung des 20 mA
Stromausgangs: 19 bis 21 mA (deaktiviert die
werksseitige Einstellung auf 20.00 mA).
I.
Dient zur Auswahl der Totalisator-
Rücksetzoptionen: Lock "Off" deaktiviert die
Zugriffscodefunktion des VIEW-Menüs; Lock
"On" aktiviert die Funktion (vgl. Abschnitt
9.1 A). Ist die Funktion aktiviert, muß der
Bediener einen Zugriffscode eingeben, um die
Berechtigung zur Bedienung der Totalisator-
Rücksetzfunktion zu erhalten. Der Totalisator
wird auf jeden Fall zurückgesetzt, wenn an den
Rücksetzklemmen an der Geräterückseite ein
Kontaktschluß festgestellt wird (vgl. Abschnitt
5).
kurz
drücken
J. Dient zur Auswahl der Logik für den
Hilfsausgang:
•
Aktiv-Low-Logik (werksseitige Einstellung):
Ausgang geht von High auf Low, wenn aktiv, s.
Abbildung unten.
•
Aktiv-High-Logik: Ausgang geht von Low auf
High, wenn aktiv, s. Abbildung unten.
Inaktiv (Aus)
Inaktiv (Aus)
Aktiv-Low-Logik (werksseitige Einstellung)
Aktiv-High-Logik
Aktiv (Ein)
Aktiv (Ein)
7
