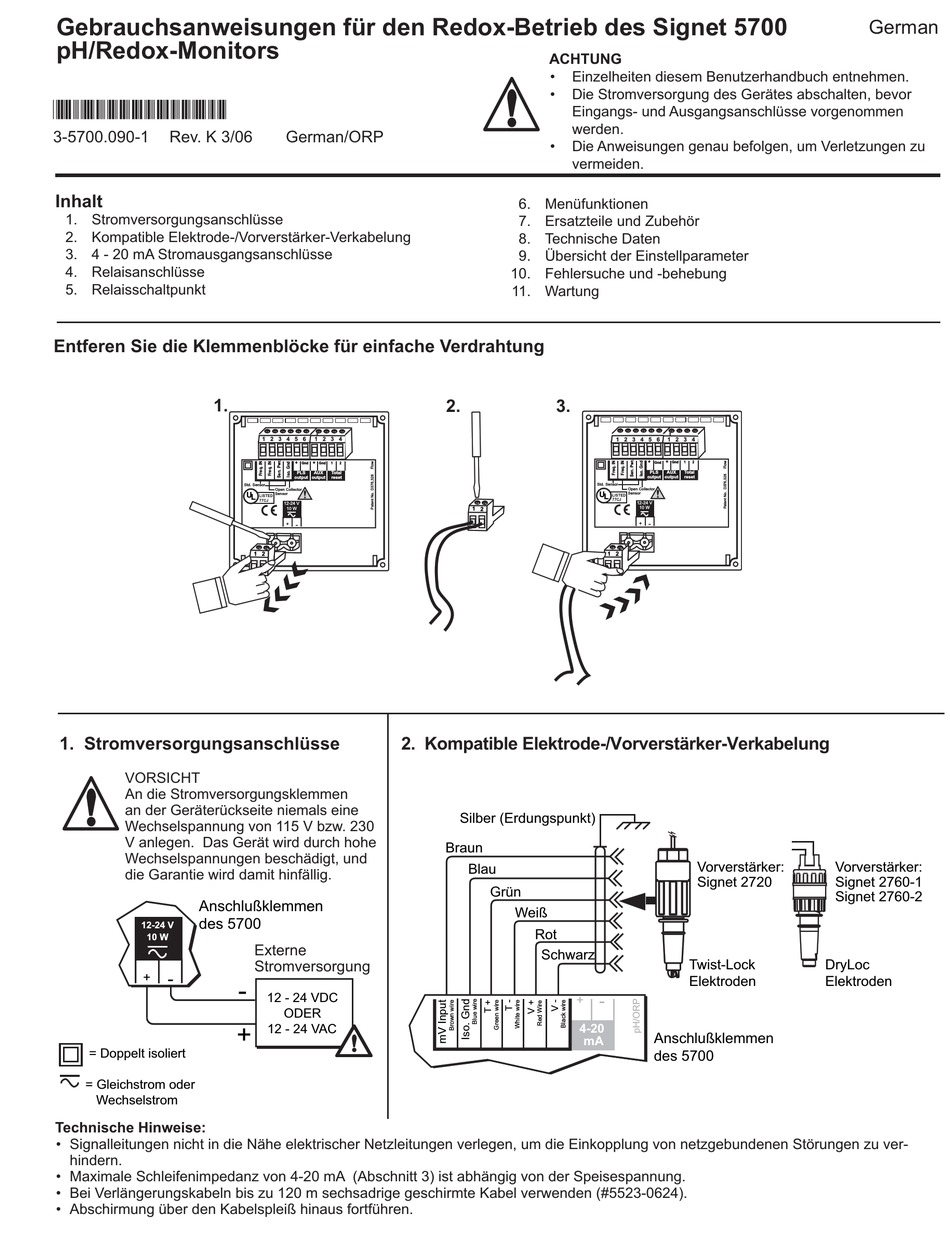

GF Signet 5700 Gebrauchsanweisungen

Gebrauchsanweisungen für den Redox-Betrieb des Signet 5700
pH/Redox-Monitors
*3-5700.090-1*
3-5700.090-1 Rev. K 3/06
Inhalt
1. Stromversorgungsanschlüsse
2. Kompatible Elektrode-/Vorverstärker-Verkabelung
3. 4 - 20 mA Stromausgangsanschlüsse
4. Relaisanschlüsse
5. Relaisschaltpunkt
Entferen Sie die Klemmenblöcke für einfache Verdrahtung
1.
1. Stromversorgungsanschlüsse
VORSICHT
An die Stromversorgungsklemmen
an der Geräterückseite niemals eine
Wechselspannung von 115 V bzw. 230
V anlegen. Das Gerät wird durch hohe
Wechselspannungen beschädigt, und
die Garantie wird damit hinfällig.
Anschlußklemmen
des 5700
12-24 V
10 W
-
+
= Doppelt isoliert
= Gleichstrom oder
Wechselstrom
Technische Hinweise:
• Signalleitungen nicht in die Nähe elektrischer Netzleitungen verlegen, um die Einkopplung von netzgebundenen Störungen zu ver-
hindern.
• Maximale Schleifenimpedanz von 4-20 mA (Abschnitt 3) ist abhängig von der Speisespannung.
• Bei Verlängerungskabeln bis zu 120 m sechsadrige geschirmte Kabel verwenden (#5523-0624).
• Abschirmung über den Kabelspleiß hinaus fortführen.
German/ORP
1 2 3 4 5 6 1 2 3 4
+ + 2
Gnd Gnd 1
PLS AUX Total
output output reset
Std. Sensor
Open Collector
U L
Sensor
LISTED
77CJ
12-24 V
10 W
+ -
2. Kompatible Elektrode-/Vorverstärker-Verkabelung
Externe
Stromversorgung
-
12 - 24 VDC
ODER
12 - 24 VAC
+
ACHTUNG
• Einzelheiten diesem Benutzerhandbuch entnehmen.
• Die Stromversorgung des Gerätes abschalten, bevor
Eingangs- und Ausgangsanschlüsse vorgenommen
werden.
• Die Anweisungen genau befolgen, um Verletzungen zu
vermeiden.
6. Menüfunktionen
7. Ersatzteile und Zubehör
8. Technische Daten
9. Übersicht der Einstellparameter
10. Fehlersuche und -behebung
11. Wartung
3.
2.
1 2 3 4 5 6
Std. Sensor
U L
LISTED
77CJ
Silber (Erdungspunkt)
Braun
Blau
Grün
Weiß
Rot
Schwarz
-
+
4-20
mA
1 2 3 4
+ +
Gnd Gnd 1 2
PLS AUX Total
output output reset
Open Collector
Sensor
12-24 V
10 W
-
+
Vorverstärker:
Signet 2720
Twist-Lock
Elektroden
Anschlußklemmen
des 5700
German
Vorverstärker:
Signet 2760-1
Signet 2760-2
DryLoc
Elektroden
