6. Anzeige und Einstellung
6.1. LED-Anzeigen

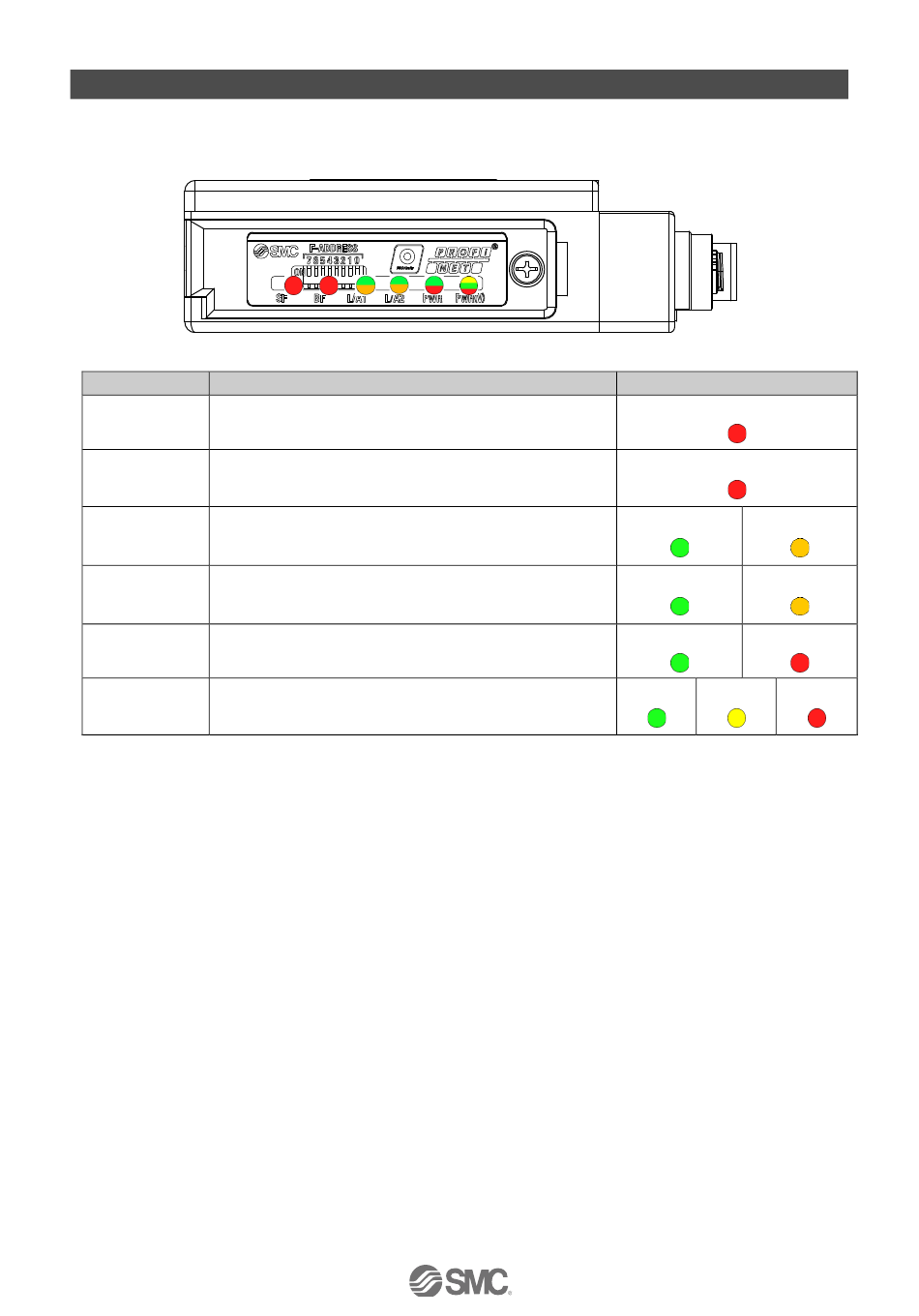

Die LED-Anzeigen sind wie in der untenstehenden Abbildung auf dem Feldbussystem angeordnet.
Kennzeichnung
SF
Systemfehler
BF
Bus-Fehler
Kombination von Link- und Act-LED
L/A1
Anschluss über PROFINET bei BUS IN, und
Datenaustausch auf BUS IN
Kombination von Link- und Act-LED
L/A2
Anschluss über PROFINET bei BUS OUT, und
Datenaustausch auf BUS OUT
PWR
Betriebsspannungsversorgung US1
PWR(V)
Lastspannungsversorgung US2 für Ventile
Beschreibung
Abb. 6-1 LED-Anzeigen
- 29 -
Farbe
rot
rot
grün
orange
grün
orange
grün
rot
grün
gelb
rot
No.EX##-OMY0011-A
