2.3. Sichere Spannungsversorgung (Ausgang)
Das Feldbusmodule verfügt über einen sicheren digitalen Ausgang, der für die Spannungsversorgung des
Ventils verwendet werden kann.
Sicherer Zustand
Die Sicherheitsfunktion dieses Produkts besteht darin, die elektrische Versorgung der angeschlossenen
pneumatischen Ventile zu unterbrechen. Dies geschieht auf Anforderung durch den entsprechenden
PROFIsafe-Befehl oder bei Erkennung eines Fehlers durch die interne Diagnose.
2.4. Verdrahtungsschema
M12, 4-polige Buchse, D-codierter Stecker
BUS OUT
MDI-X
M12, 4-polige Buchse, D-codierter Stecker
BUS IN
MDI
M12, 4-polige Buchse, A-codierter Stecker
PWR
Stromwandler
Interne
Logikschaltung
Fehlersichere
Ausgangsschaltung

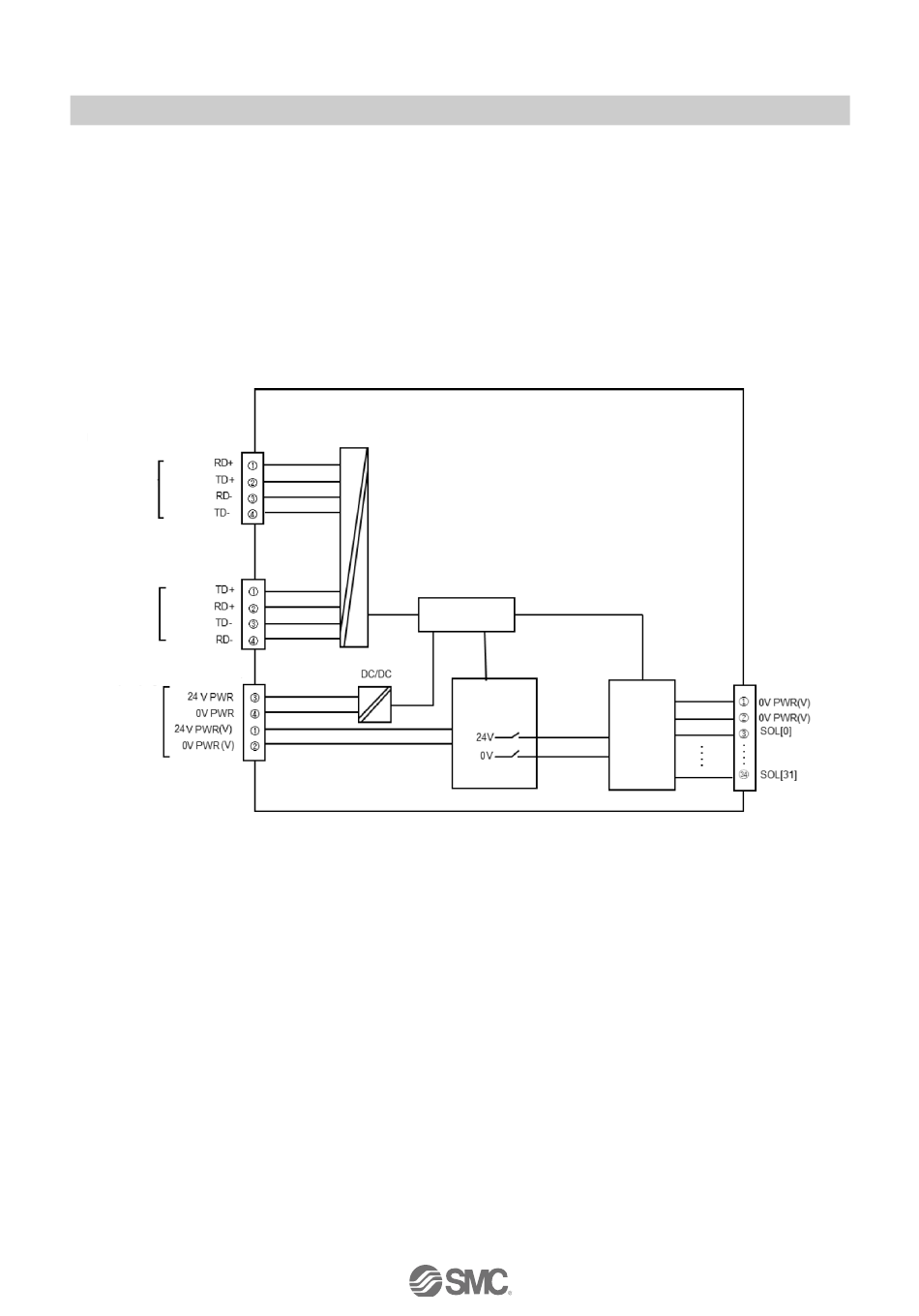

Abb. 2-2 Blockschaltbild des EX260-FPS1
- 19 -
Elektromagnet-Schnittstelle
Standard-
Ausgangs-
schaltung
No.EX##-OMY0011-A
