Verdrahtung (Forts.)

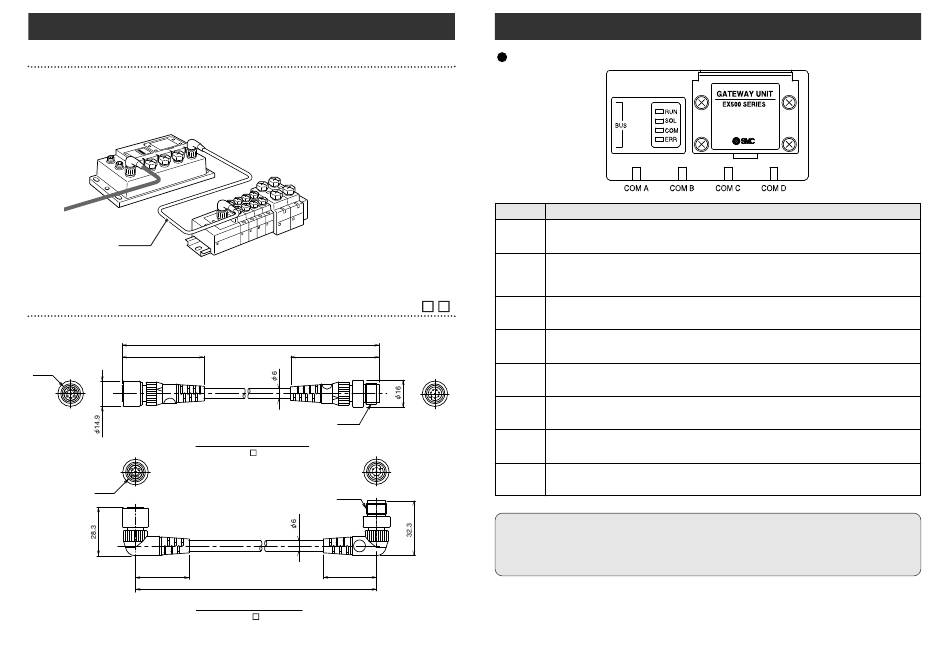

Konfiguration Gateway-Einheit – Mehrfachanschlussplatte Eingangseinheit
Am Kommunikationsanschluss der Eingangseinheit das Abzweigkabel mit M12-
Anschluss von der Gateway-Einheit anschließen.
Gateway-Einheit
Verzweigungskabel
mit M12 Anschluss
Typ, Pin-Belegung und Anschlussdiagramm des Abzweigkabels mit M12-Anschluss (EX500-AC - )
48
M12
M12
31.3
Abgewinkelter Anschluss
L=300, 500, 1000, 3000, 5000 (mm)
16
Mehrfachanschlussplatte Eingangsmodul
L
52
M12
Gerader Stecker
EX500-AC -SSPS
M12
31.3
L
EX500-AC -SAPA

Anzeige / Schaltereinstellungen

LED Anzeige
Anzeige
RUN Leuchtet auf: Die Eingänge und die Steuerung (GW/SI) werden mit Spannung versorgt.
Leuchtet nicht:Die Eingänge und die Steuerung (GW/SI) werden nicht mit Spannung versorgt.
Leuchtet auf: Die Magnetventile/Ausgänge werden mit der definierten Spannung
SOL
versorgt.
Leuchtet nicht: Die Magnetventile/Ausgänge werden nicht mit der definierten
Spannung versorgt. (Spannungsabfall auf unter 20 V. )
COM Leuchtet auf: Kommunikation Remote I/O ist normal.
Leuchtet nicht: Kommunikation Remote I/O ist unterbrochen.
Leuchtet auf: Kommunikation Remote I/O ist unterbrochen.
ERR
Leuchtet nicht: Kommunikation Remote I/O ist normal.
Leuchtet auf: COM A empfängt Daten.
COM A
Leuchtet nicht: COM A empfängt keine Daten.
Leuchtet auf: COM B empfängt Daten.
COM B
Leuchtet nicht: COM B empfängt keine Daten.
Leuchtet auf: COM C empfängt Daten.
COM C
Leuchtet nicht: COM C empfängt keine Daten.
Leuchtet auf: COM D empfängt Daten.
COM D
Leuchtet nicht: COM D empfängt keine Daten.
Anmerkung
Beim Anschluss eines Mehrwegeventils ohne Mehrfachanschlussplatte für Eingangseinheit
leuchten die LEDs von COM A - D nicht auf. Damit diese aufleuchten, ist an den nicht
verwendeten Anschlüssen der SI-Einheit ("C1" bzw. "0") einen Blindstecker anzubringen.
Bezeichnung
