2.2. Beschreibung der Bauteile
Nr.
Komponenten
PROFINET-Anschluss
1
(BUS-OUT)
PROFINET-Anschluss
2
(BUS-IN)
Spannungsversorgung-
3
anschluss
4
FE-Klemme
5
Ausgangsanschluss
F-Adressschalter unter
6
der Schalterabdeckung
7
LED-Anzeigen
8
Befestigungsbohrung
9
Herstellungsetikett
10
Sicherheitsetikett
Zubehör
Komponenten
Innensechskantschraube
Verschlusskappe

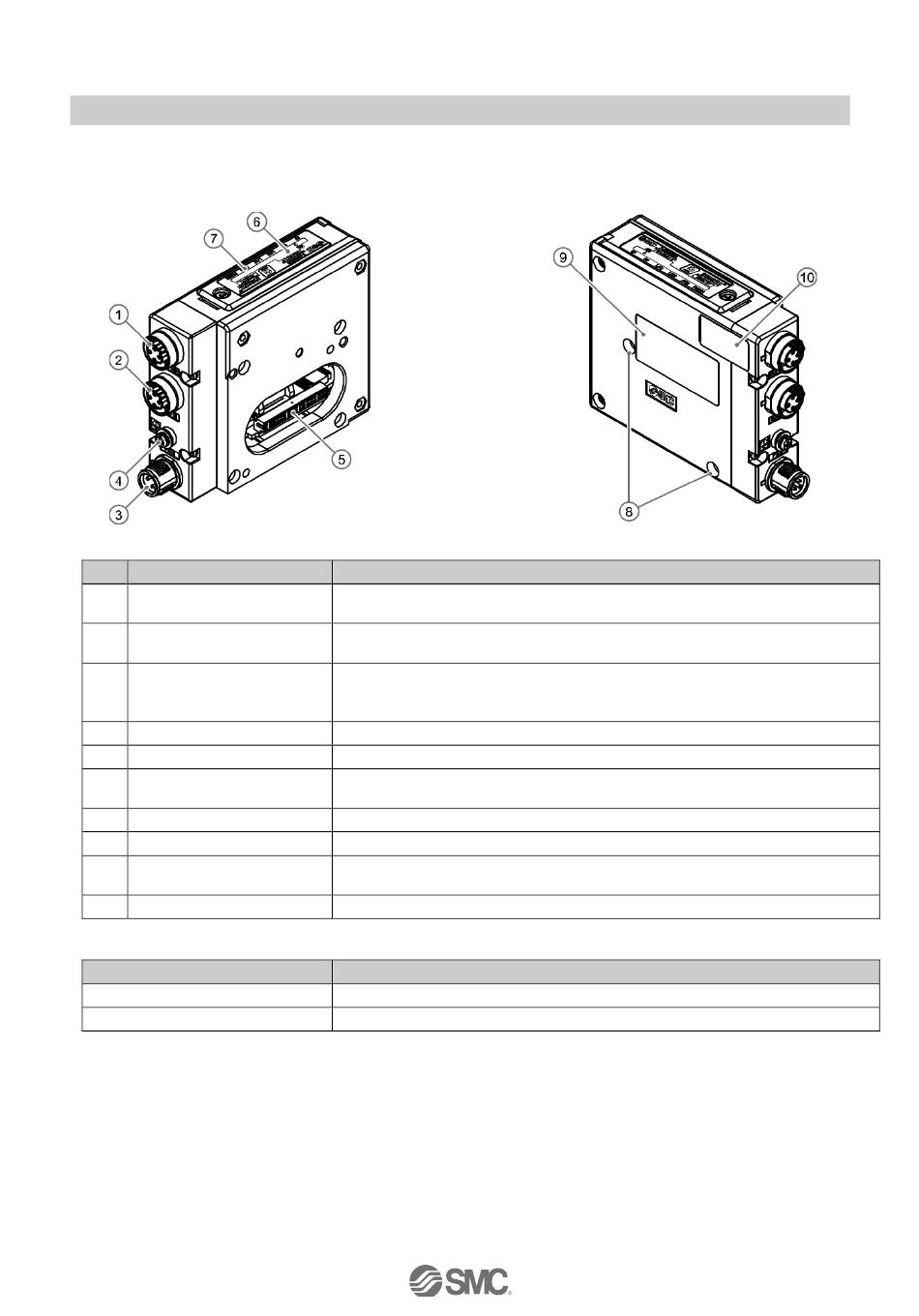

Abb. 2-1 Beschreibung der Teile des Feldbusmoduls und des Zubehörs
PROFINET-Verbindung für Anschluss 2
(M12, 4-polige, Buchse, D-codiert)
PROFINET-Verbindung für Anschluss 1
(M12, 4-polige, Buchse, D-codiert)
Spannungsversorgung für Ventile und Spannungsversorgung für die Logik
der Feldbusmodule
M12-Anschluss, 4-polig, A-codiert
Funktionserdeanschluss M3-Schraube
Ausgangsanschluss für Mehrfachanschlussplatte
Die F-Adresse besteht aus der Addition der binären Werte, die den
eingeschalteten acht DIP-Schalterpositionen zugeordnet sind.
LED, um den Status der Feldbusmodule anzuzeigen
Befestigungsbohrung für Anschluss an Mehrfachanschlussplatte
Etikett mit Angabe der Feldbusmodul-Eigenschaften, wie z.B. MAC-
Adresse, Seriennummer usw.
Um eine Änderung der Hardware zu verhindern
2 Stk. M3 x 30-Schraube für Anschluss an Mehrfachanschlussplatte
1 Stk. Verschlusskappe für unbenutzten Feldbus-Interface-Anschluss
- 18 -
Funktion
Funktion
