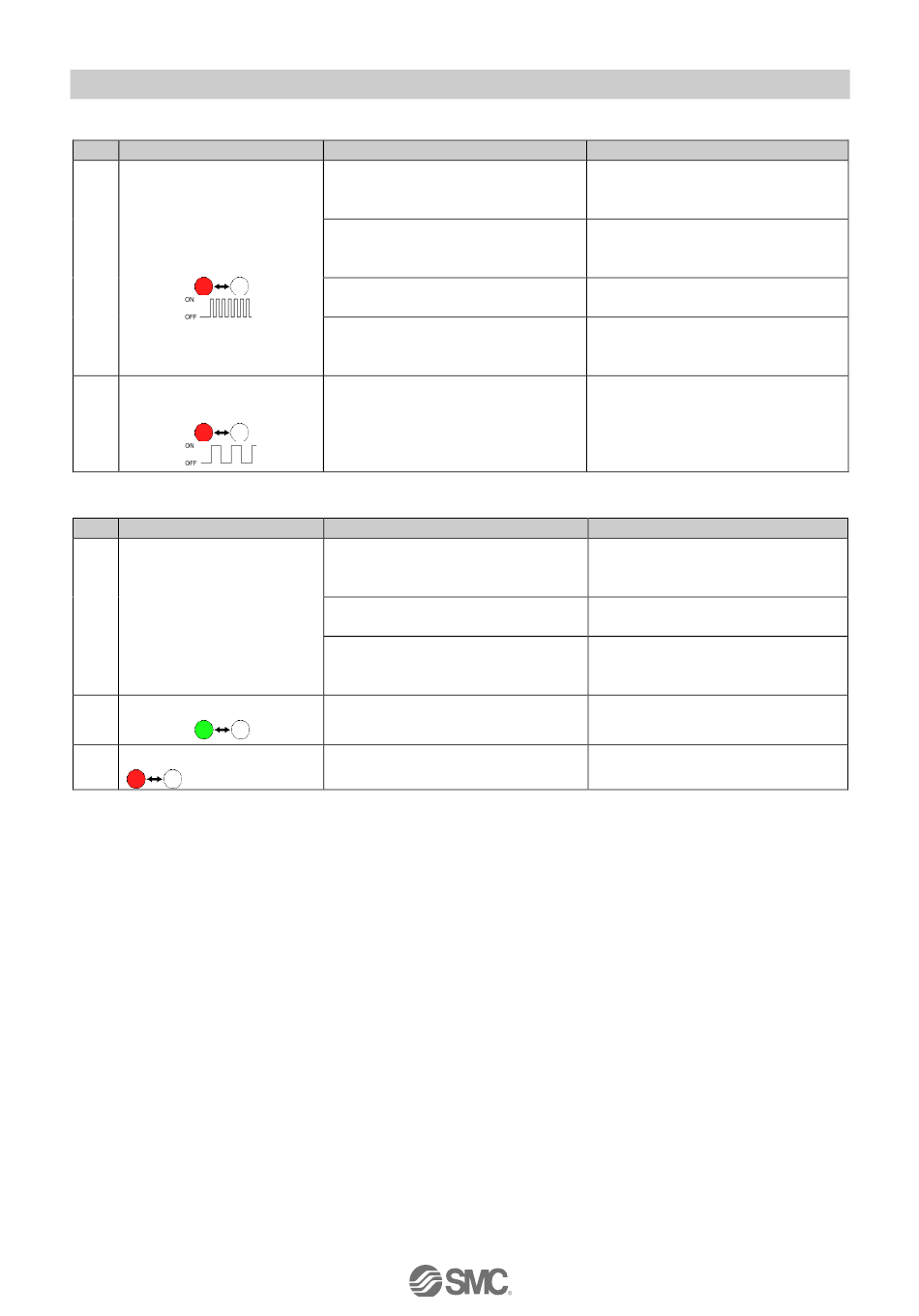

Tabelle 9-2 Fehlersuche für Diagnoseereignisse (Fortsetzung)
Nr.
Problem
SF-Anzeige ist rot
blinkend mit 2 Hz
2
SF-Anzeige ist
rot blinkend bei 0,5 Hz
3
Nr.
Problem
1
PWR-Anzeige ist OFF
PWR-Anzeige ist grün
2
blinkend
PWR-Anzeige ist blinkt rot
3
Mögliche Ursache
Keine sichere Kommunikation
Das Feldbusmodul wird nicht vom
fehlersicheren Controller
parametriert
Die Parametrierung ist nicht
zulässig
Die projektierte und eingestellte
F-Adresse stimmen nicht überein.
Der sichere Controller fordert eine
Bedienerquittierung für das
Feldbusmodul
Tabelle 9-3 Fehlersuche für PWR für den Betrieb
Mögliche Ursache
Fehlerhafte Verdrahtung
PWR ist nicht vorhanden
Sicherung Überspannungsschutz
hat ausgelöst (>40V)
PWR ist niedriger als der
zulässige Wert
PWR ist höher als der zulässige
Wert
- 36 -
Abhilfe
Überprüfen Sie die PROFIsafe-
Konfiguration und den F-
Adressschalter
Überprüfen Sie die PROFIsafe-
Konfiguration
Überprüfen Sie die Konfiguration
Überprüfen Sie die PROFIsafe-
Konfiguration und den F-
Adressschalter
●Überprüfen Sie die
Diagnosemeldung
●Schalten Sie das Feldbusmodul
erneut zu
Abhilfe
●Kabel überprüfen
●Überprüfen Sie die Verdrahtung
und die Anschlussbelegung
Prüfen Sie den
Spannungsversorgungspegel
●Prüfen Sie den
Spannungsversorgungspegel.
● Durch ein neues Modul ersetzen.
Prüfen Sie den
Spannungsversorgungspegel
Prüfen Sie den
Spannungsversorgungspegel
No.EX##-OMY0011-A
